Name: Siemens 3VA5170-5ED31-1AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 70 A Schaltspannung (max.): 480 V/AC (B
Brand: Siemens
SKU: 1700821
Availability: BackOrder

Elektrischer Leistungsschalter mit drei Phasen und Ein-Aus-Schalter. Siemens-Marke, grau, vertikal montiert, technische Daten darauf.

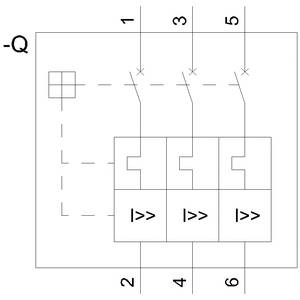

Schaltplan mit drei nebeneinanderliegenden Schützsymbolen, nummeriert 1 bis 6. 'Q' links oben, verbunden mit Kästchen oben links.

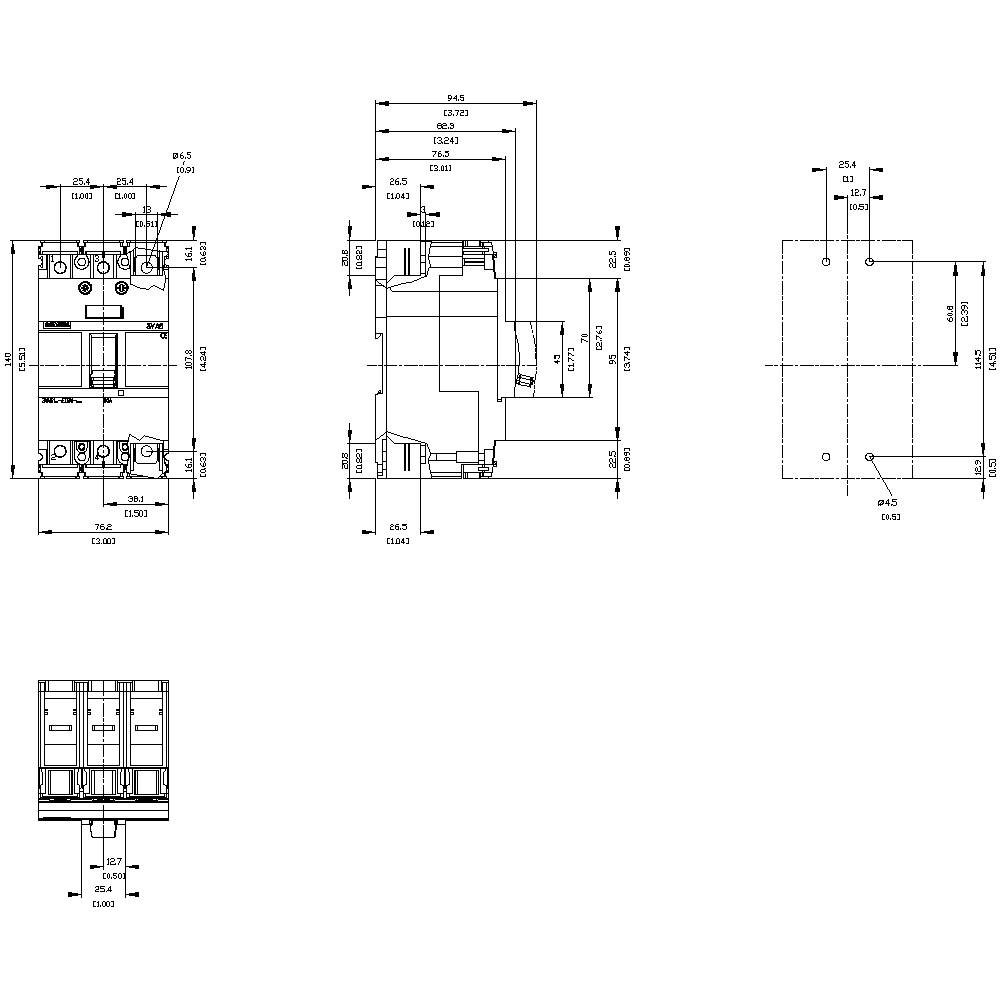

Technische Zeichnung eines elektrischen Schalters mit Abmessungen in Millimetern, zeigt Vorder-, Seiten- und Draufsicht mit Details.

1/3

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

70 A

Verpackungsart

Piece

Typ

3VA5170-5ED31-1AA0

Einstellbereich Strom (min.)

70 A

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

24 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 191,87

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 329,17

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 5.33 W
Gewicht: 0.88 kg
Mechanische Lebensdauer: 15000
Elektrische Lebensdauer: 8000
Frequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA5170-5ED31-1AA0

Einstellbereich Strom (min.): 70 A

Einstellbereich Strom (max.): 70 A

Einstellbereich (Strom): 70 - 70 A

Polzahl: 3polig

Schaltspannung (max.): 480 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: TM210

: IP40

Tiefe: 76.5 mm

Breite: 76.2 mm

Höhe: 140 mm

Abm.: (B x H x T) 76.2 x 140 x 76.5 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 70 A

: 3

: 0

: 18.3 W

: IP40

: sonstige

: FALSE

: sonstige

: Kipphebel

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: Ja

Varianten

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1020-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1700000

Lieferung Fr., 16. Okt.

Conrad Electronic

20 A

Stück

Min.: 1

Vielfache: 1

€ 270,83^*

Siemens 3VA1025-4ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1705404

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

€ 340,83^*

Siemens 3VA1032-4ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 32 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1703153

Lieferung Mi., 14. Okt.

Conrad Electronic

32 A

Stück

Min.: 1

Vielfache: 1

€ 245,83^*

Siemens 3VA1040-2ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1706329

Lieferung Fr., 16. Okt.

Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

€ 229,17^*

Siemens 3VA1040-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1706146

Lieferung Fr., 16. Okt.

Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

€ 262,50^*

Siemens 3VA1040-3ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700749

Lieferung Fr., 16. Okt.

Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

€ 307,50^*

Siemens 3VA1050-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 50 - 50 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1700397

Lieferung Mi., 14. Okt.

Conrad Electronic

50 A

Stück

Min.: 1

Vielfache: 1

€ 262,50^*

Siemens 3VA1063-2ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700646

Lieferung Fr., 16. Okt.

Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

€ 295,83^*

Siemens 3VA1063-2ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700894

Lieferung Fr., 16. Okt.

Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

€ 329,17^*

Siemens 3VA1063-3ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1700527

Lieferung Mi., 14. Okt.

Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

€ 232,50^*

Dokumente & Downloads

Datenblatt

Datenblatt 1700821 Siemens 3VA5170-5ED31-1AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 70 A Schaltspannung (max.): 480 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700821 Siemens 3VA5170-5ED31-1AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 70 A Schaltspannung (max.): 480 V/AC (B

Beschreibung

Leistungsschalter 3VA5 UL Frame 125 Schaltvermögenklasse M 35kA @ 480V 3-polig, Anlagenschutz TM210, FTFM, In=70A Überlastschutz Ir=70A fest eingestellt Kurzschlussschutz Ii=10 x In UL 489 SB (Naval), 50° C ohne Anschluss Kompaktleistungsschalter 3VA5 für Anlagenschutz, UL Zulassung. Die Kompaktleistungsschalter 3VA UL von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen- und Starterschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Dabei setzt der 3VA UL Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Der Kompaktleistungsschalter 3VA UL bieten darüber hinaus für weltweit exportierende Maschinen und Schaltanlagenbauer beste Voraussetzungen. Neben dem IEC Standard erfüllen die beiden Baureihen 3VA5 und 3VA6 auch den UL Standard. Sämtliche Funktionalitäten können somit weltweit für Anlagen eingesetzt und genutzt werden. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz. 3. Abhängig von der Baugröße: 1-, 2- (3-polige Gehäusebauform) und 3-polige Ausführungen. 4. Abhängig von Baugröße: Schaltvermögen von 25kA ... 100 kA bei 480 V für 3-polige Schalter und 25 kA ... 50 kA bei 277 V für 1-polige Schalter. 5. Die Baureihe verfügt über einen Thermisch-magnetische Überstromauslöser. 6. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 7. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA UL.
