Name: Siemens LZS:PT3A5L24 Steckrelais 3 Wechsler Piece 5 St.
Brand: Siemens
SKU: 1740348
Availability: InStock

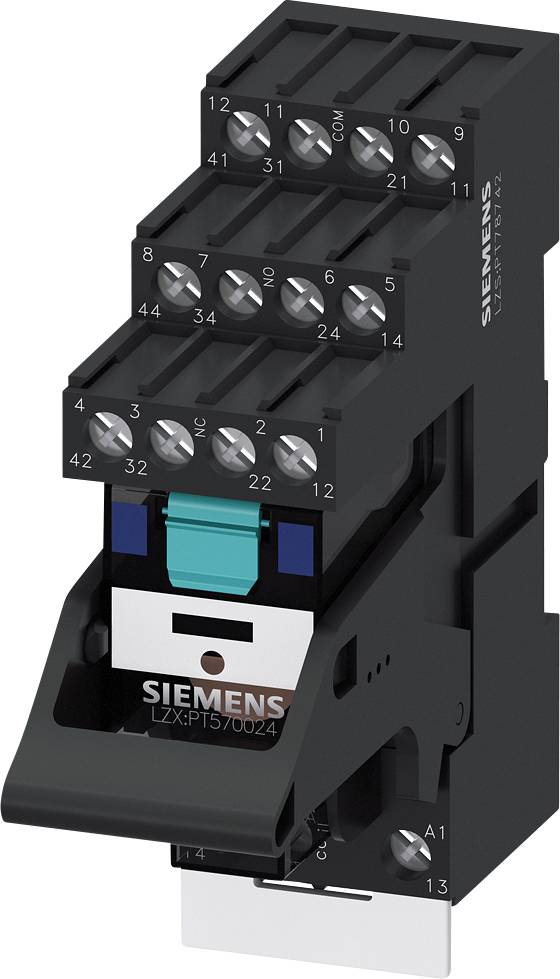

Ein elektrisches Kompaktrelais mit Schraubklemmen und einem transparenten Deckel, zeigt Schaltzustände an, installiert auf einer DIN-Schiene.

Ein Schaltschrank mit mehreren elektrischen Komponenten, Schaltern und Verkabelungen zur Steuerung industrieller Prozesse.

Schaltplan eines Relais mit Spulenkontakten A1 und A2 sowie Schaltkontakten 11-12, 21-22, 31-32. Zeigt interne LED und Schutzdiode.

Technische Zeichnung eines Schützes mit Front- und Seitenansicht. Maße in Millimetern angegeben: Breite 27, Höhe 81, Tiefe 72.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Steckrelais

Kontaktart

3 Wechsler

Typ

LZS:PT3A5L24

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (€ 20,00 / Stück)

€ 99,99

zzgl. MwSt.

Kostenfreier Versand

nur € 9,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Verlustleistung: 1 W
thermischer Strom: 10 A
anschließbarer Leiterquerschnitt: 1 mm²-2.5 mm²
Befestigungsart: Schnappbefestigung
Abisolierlänge: 8 mm

Verpackungsart: Piece

Produkt-Art: Steckrelais

Typ: LZS:PT3A5L24

Anschluss: Schrauben

Kontaktart: 3 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 180000

Mechanische Lebensdauer: 3.0E7

Spulenleistung: 1 W

Besonderheiten: mit LED

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 74 mm

Breite: 28 mm

Höhe: 72 mm

Abm.: (B x H x T) 28 x 72 x 74 mm

Inhalt: 5 St.

Montageart: Steckbar

Betriebsspannung: 24 V/DC

Betriebsspannung max.: 24 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1740348 Siemens LZS:PT3A5L24 Steckrelais 3 Wechsler Piece 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740348 Siemens LZS:PT3A5L24 Steckrelais 3 Wechsler Piece 5 St.

Beschreibung

Steckrelais Komplettgerät 3 W, DC 24 V LED-Modul rot Standard-Stecksockel Schraubanschluss 3,5 mm Pinning Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
