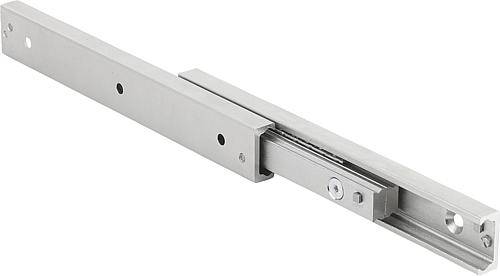

Teleskopschienen, mit Vollauszug, Belastbarkeit bis 510 N
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Länge l1: 250
- Form: F - mit Stoppgummi, Arretierung hinten, Trennfunktion
- Kennziffer: 1 - Befestigung über Durchgangsbohrungen
- Oberfläche: ZB - verzinkt, blau passiviert
- Werkstoff: ST - Stahl
- l2
- Hub: 250
- l3: 500
- Fs pro Paar in N
- bei 10.000 Zyklen: 450
- bei 100.000 Zyklen: 320
- RoHS: Ja
- Gewicht: ,7 kg
- Gewicht
.7 kg
- Material
Stahl
- Besonderheiten
ausziehbar
- Material-Eigenschaft
verzinkt
- Ausführung
F - mit Stoppgummi. Arretierung hinten. Trennfunktion
- UKCA
Ja
Beschreibung
Teleskopschienen GN 1410 werden vertikal und paarweise verbaut. Der Hub erreicht ≈ 100 % der Nennlänge l1 (Vollauszug).
Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen.Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.
