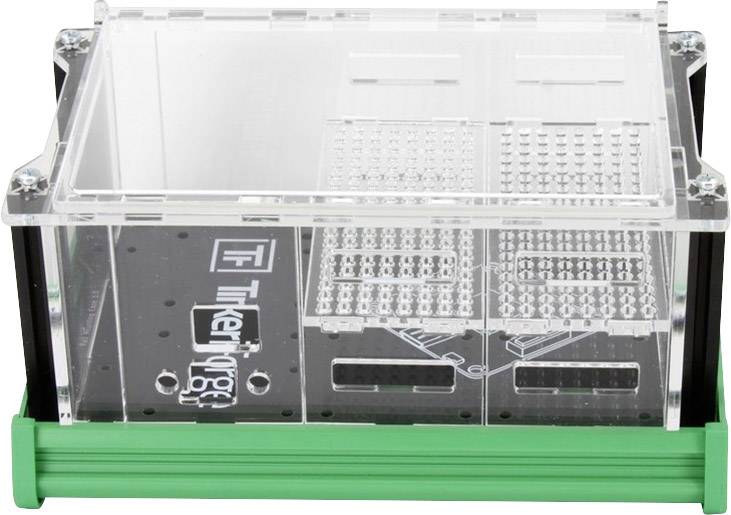

Ein transparenter Kunststoffbehälter mit grüner Basis zeigt strukturierte Innenflächen und Logos.

Bausatz bestehend aus verschiedenen Acrylteilen, Schrauben und grüner Kunststoffabdeckung, die zusammen eine Struktur bilden.

Ein transparentes Elektronikgehäuse mit mehreren grünen Steckverbindungen, angebracht auf einer grünen DIN-Schiene.

Eine Hand hebt den transparenten Deckel eines elektrischen Steuerkastens an, der mit Schaltkreisen und Anschlüssen gefüllt ist.

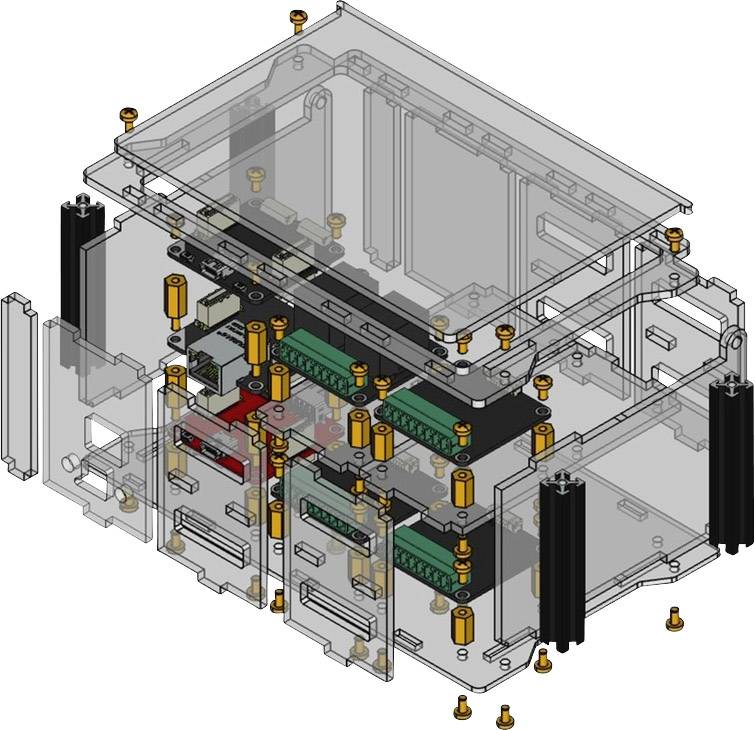

Explosionszeichnung eines elektronischen Gehäuses mit Bauteilen, Schrauben und Platinen. Zeigt die Montageabfolge der Komponenten.

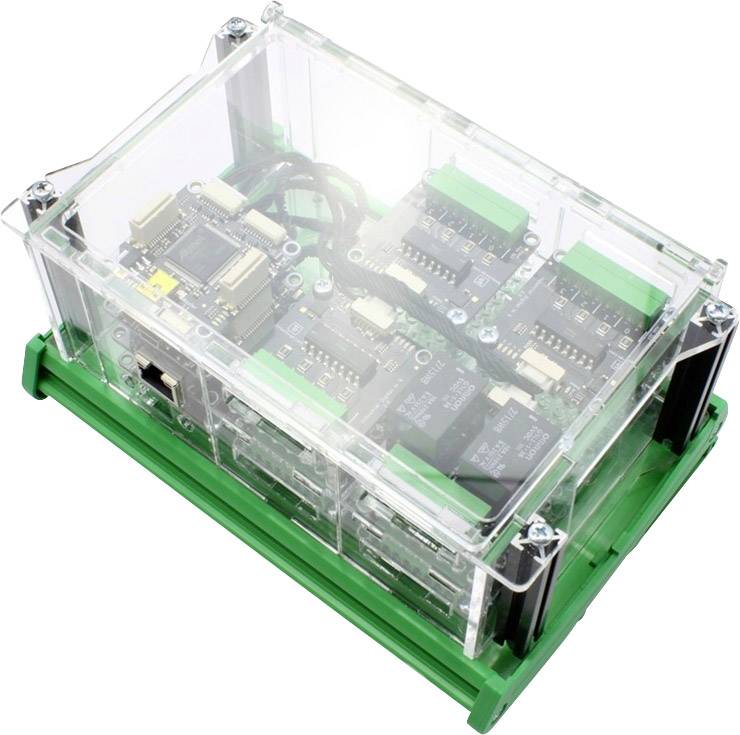

Ein transparentes Gehäuse zeigt elektronische Schaltkreise mit grünen Steckverbindungen. Es dient zur Steuerung und Signalverarbeitung.

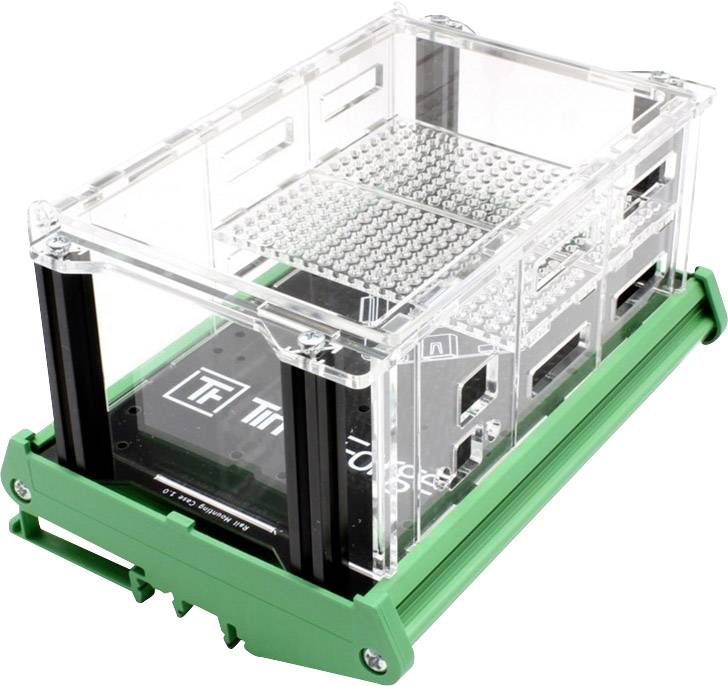

Ein transparenter Plexiglas-Kasten mit grünem Boden, der elektronische Komponenten enthält.

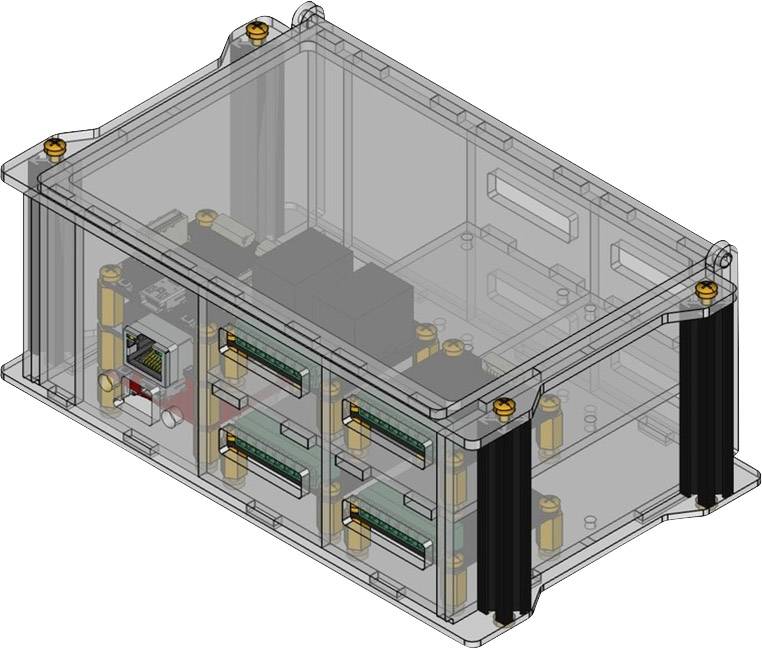

Elektronisches Gehäuse, zeigt modulare Steckplätze und Anschlüsse. Transparente Ansicht, um innere Komponenten sichtbar zu machen.

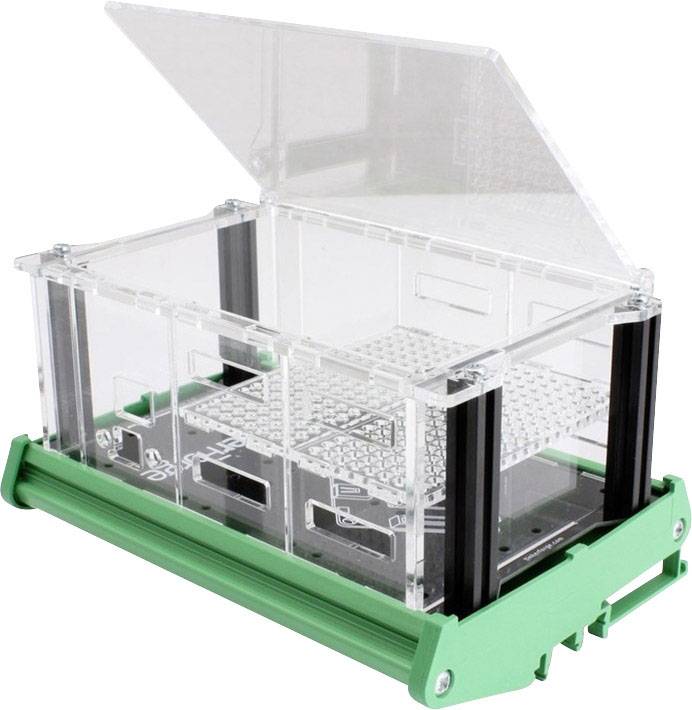

Transparente Kunststoffbox mit aufklappbarem Deckel, schwarzem Rahmen und grünem Boden, geeignet zur Lagerung oder Präsentation.

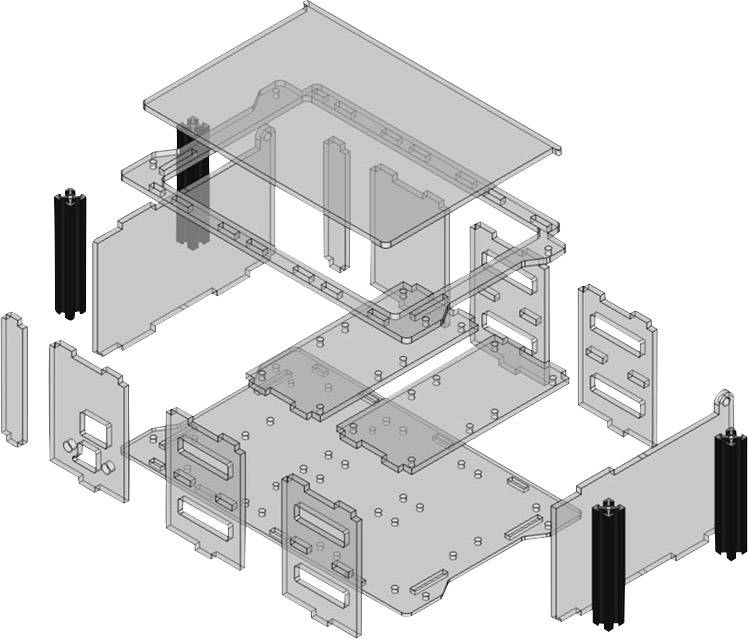

Explosionszeichnung eines Computergehäuses, zeigt einzelne transparente Teile, die zusammengebaut werden müssen, mit sichtbaren Montagepunkten.

1/11

Unser Service für Sie

Sofort-Lieferung Mi., 9. Sept.

6 Stück (Nur solange der Vorrat reicht)

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 37,49 / Stück)

€ 56,66

-34 %

€ 37,49

zzgl. gesetzl. MwSt.

nur € 3,75

Nur noch 6 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Abmessungen (BxTxH): 178x104x128 mm

Produkt-Art: Gehäuse

Passend für: TinkerForge

Inhalt: 1 St.

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2255050 TinkerForge 761 Gehäuse Passend für (Einplatinen-Computer) TinkerForge 1 St.

Beschreibung

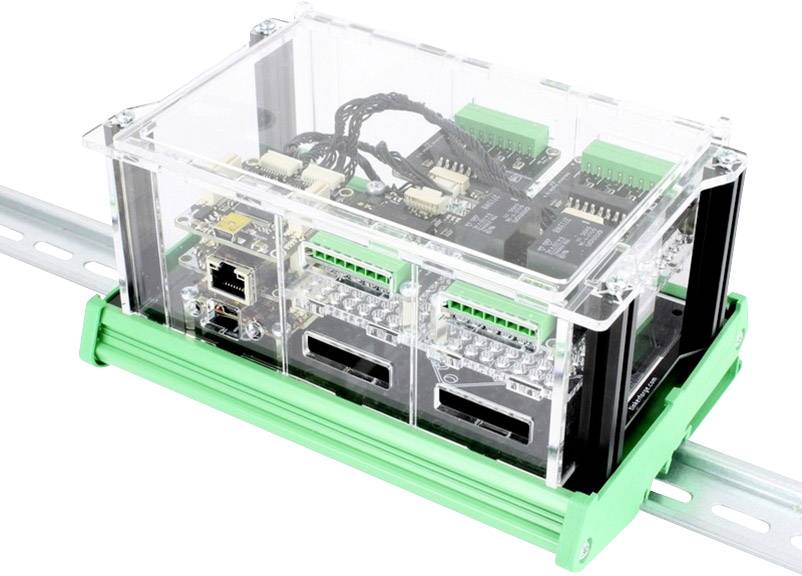

Das Hutschienengehäuse kann genutzt werden um Tinkerforge Bricks und Bricklets komfortabel auf Hutschienen zu befestigen.

In dem Gehäuse können insgesamt 8 Industrial Bricklets und ein Stack mit vier Bricks befestigt werden. Es kann somit, das gesamte Industrial Sortiment in das Gehäuse eingesetzt werden und je nach Verwendung mit weiteren Bricks und Master Extensions aufgewertet werden.

In den Seitenteilen sind bereits Aussparungen für die jeweiligen Anschlüsse vorhanden, damit die verwendeten Module optimal genutzt werden können. Aufgrund der modularen Bauweise ist es möglich jedes Seitenteil individuell zu platzieren. Dadurch kann das Gehäuse speziell an die eigene Anwendung angepasst werden.

Auf der Zweiten Ebene ist es auch möglich Bricklets zu nutzen die nicht im Industrial-Bricklet-Form-Faktor sind. Dazu kann das Bricklet einfach auf die Montageplatte in der zweiten Ebene geschraubt werden. Beispiele dafür sind das RS232 Bricklet 2.0 und das RS485 Bricklet oder auch ein OLED128x64 Bricklet, welches durch den transparenten Deckel Statusinformationen anzeigen kann.

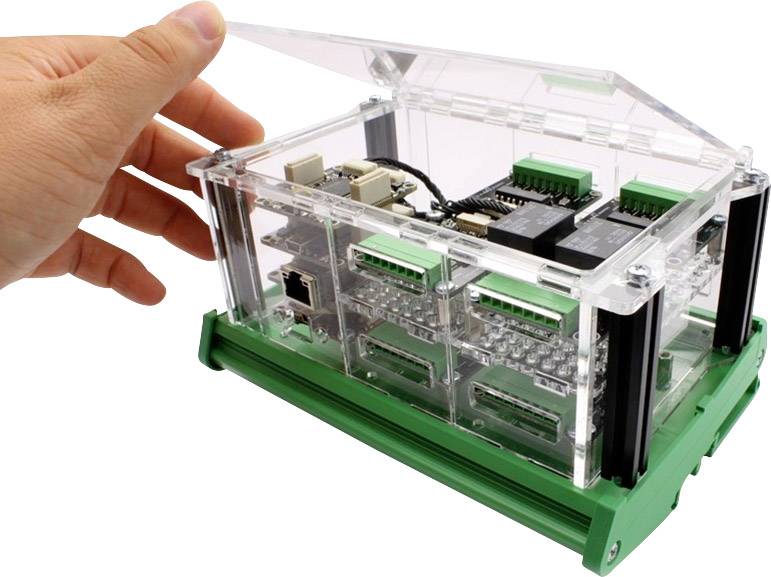

Der Deckel kann aufgeklappt werden und schützt im geschlossenen Zustand die Module vor Staub und Verschmutzungen jeglicher Art.

Ausführung

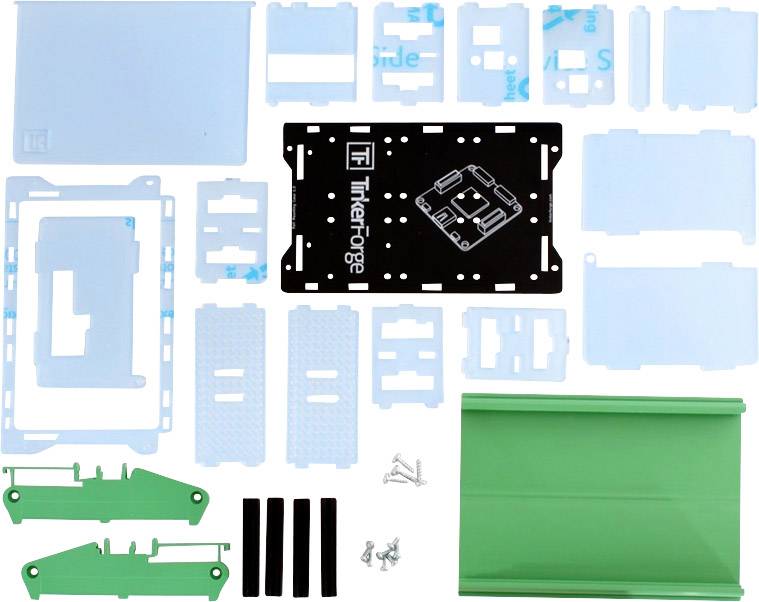

Das Gehäuse beinhaltet:
8x M3 Schraube 6mm,
1x Hutschienenbefestigungshalter mit Füßen und dazugehörigen Schrauben,
1x FR4 Halteplatte (schwarz),
16x Plastik-Teile (4x Vorder/Rück-Wand für Bricklets, 3x Vorder/Rück-Wand für Bricks mit unterschiedlichen Ausschnitten, 2x Vorder/Rück-Wanderweiterungen, 2x Oberteil mit Deckel, 2x Seitenwand, 1x Raspberry Pi Seitenwand und 2x Montageplatte für zweite Ebene) und 4x MakerBeam 60mm.
