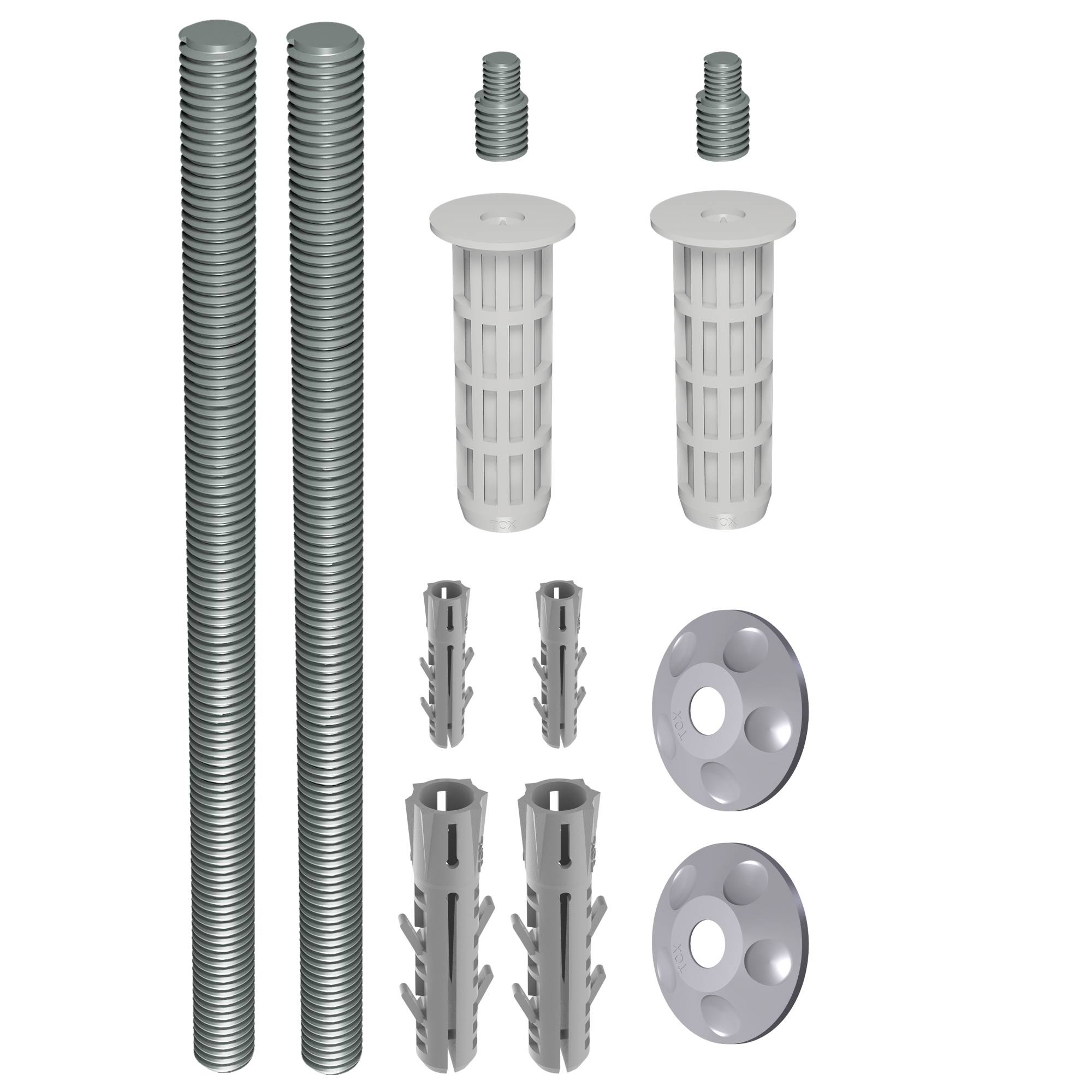

TOX Abstandsmontagesystem Thermo Proof Mini für wärmegedämmte Fassaden M8 x 160/120 mm - 2 Stück

Eigenschaften

Speziell auch für weiche Dämmstoffen wie z. B. Steinwolle
Für Dämmstoffstärken von 50-120mm
Variable Anschlussmöglichkeiten (M10 Außengewinde, M6 Innengewinde oder Schrauben mit Durchmesser 3-5mm)
Keine Wärmebrücke
Keine Druckbelastung auf die Fassade
Schlanke Kopfgeometrie für unsichtbare Befestigungen

Beschreibung und Einsatzbereich

Der Thermo Proof Mini ist ein Abstandsmontagesystem für leichte bis mittlere Lasten zur Befestigung von z.B. Fallrohren, Schilder, Jalousieführungen, Briefkästen usw.
Sichere Verankerung im Baustoff mit Barracuda 14/70
Den vormontierten Thermo Proof Mini einfach mit TX 25 einschrauben
Bei verwendung mit Montagegewindestift M10: Befestigung von z.B. Fallrohren
Bei Verwendung ohne Montagestift: Befestigung von Briefkästen, Außenkameras
Bei Verwendung ohne Montagegewindestift und Barracuda 5/25: Befestigung von Anbauteilen mit Schrauben Durchmesser 3.0 - 5.0 z.B. Bewegungsmelder, Hausnummern

Verarbeitung und Montage

Gewindestange auf die benötigte Länge kürzen
Bohrloch mit Durchmesser 14 mm im Baustoff erstellen (Bohrlochtiefe 90mm + tWDVS)
Bohrloch reinigen
Barracuda 14/70 mit max. zwei Umdrehungen auf die Gewindestange aufdrehen
Den vormontierten Thermo Proof mini in das Bohrloch einschlagen bis der schwarze Iso-Spacer mit derAußenwand bündig ist.
Fertig eindrehen bis der Kragen des Iso-Spacer bündig am Putz anliegtAnwendungsbeispiel 1: Regenfallrohrbefestigung
Abdeckkappe TOX Flexi Cap aufstecken und Rohrschelle montieren

Anwendungsbeispiel2: Montage mit M6 Schraube für Diverses
Montagegewinderstift ausdrehen
Befestigung des Anbauteils mit M6 Schraube

Anwendungsbeispiel 3: Montage mit Schrauben für Diverses
Montagegewindestift ausdrehen
Barracuda 5/25 in den Iso-Spacer einschlagen
Befestigung des Anbauteils mit einer Durchmesser 3,0 - 5,0 Schraube

Geeignet für Baustoffe:
Beton
Hochlochziegel
Porenbeton
Mauerziegel
