TRU COMPONENTS Luftgesteuertes Ventil TC-14215236 TC-TPV101PX1550NCS Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 kaufen

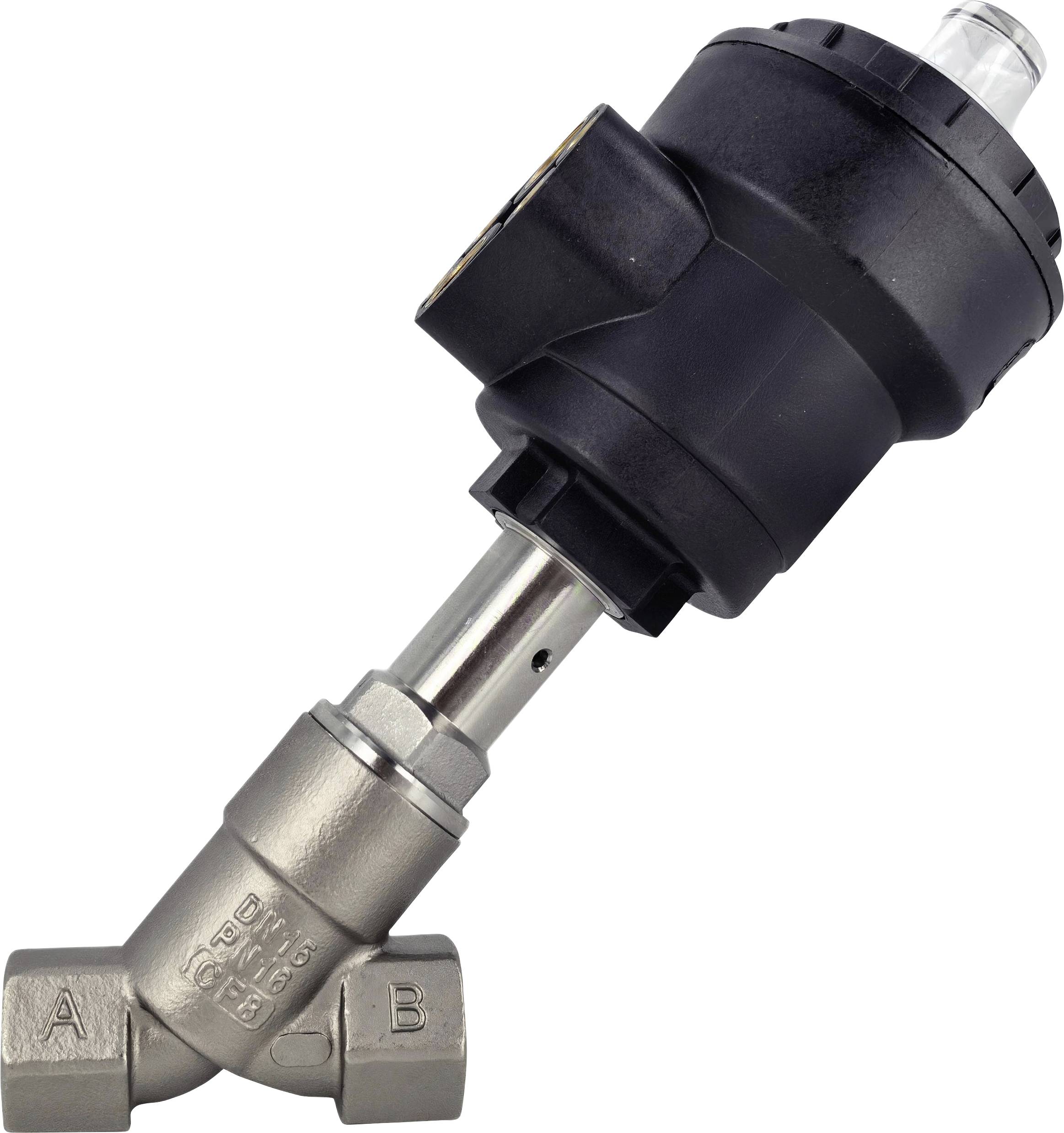

Ein Metallventil für die Industrie mit einem Kunststoffbetätiger oben, auf den Seiten mit "A" und "B" gekennzeichnet, das zur Steuerung des Flüssigkeitsflusses in Rohrleitungen verwendet wird.

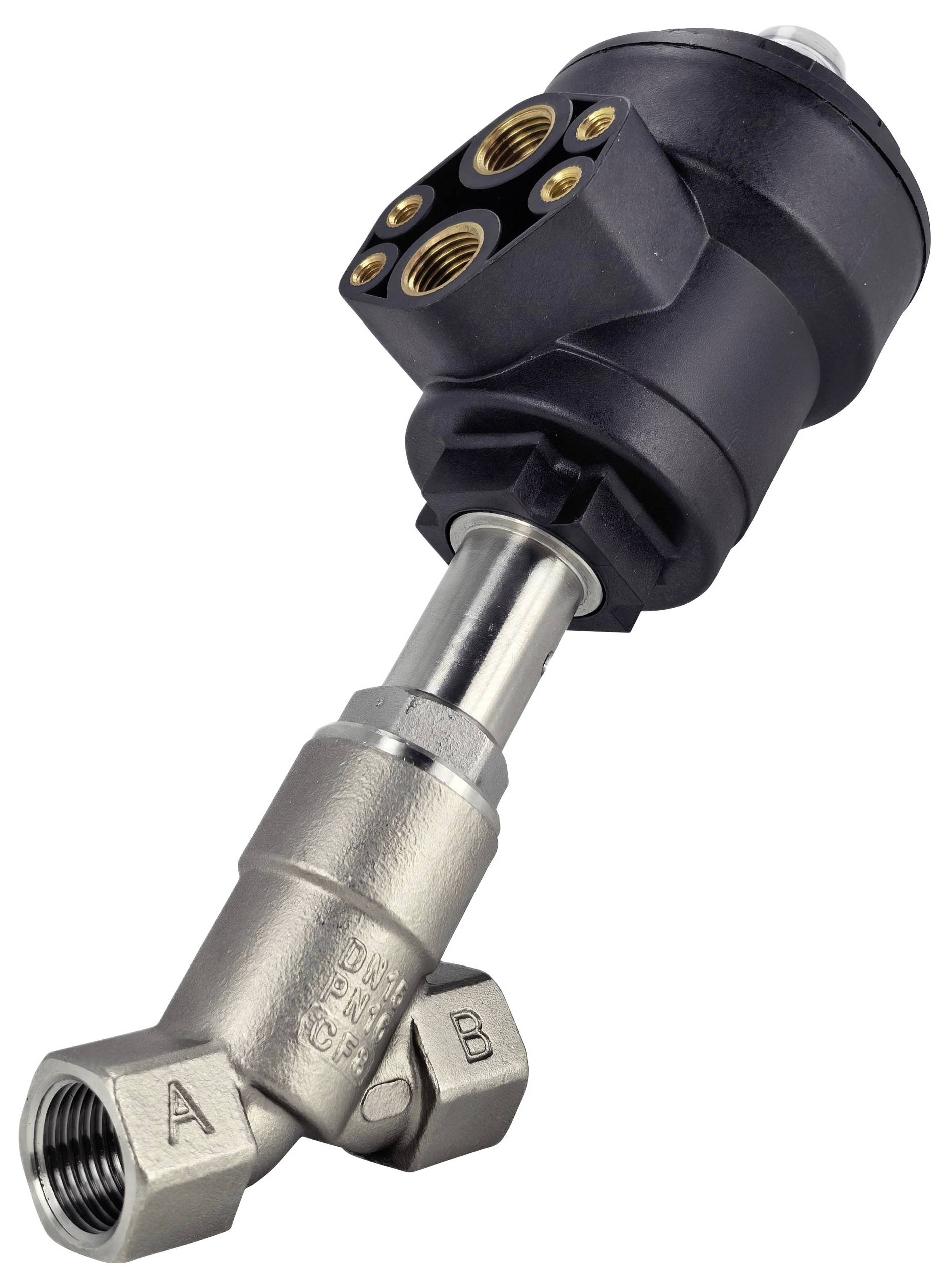

Ein Ventil mit zwei beschrifteten Anschlüssen, A und B, und einem schwarzen Drehantrieb oben, konzipiert zur Steuerung des Flüssigkeitsflusses in Rohrleitungssystemen.

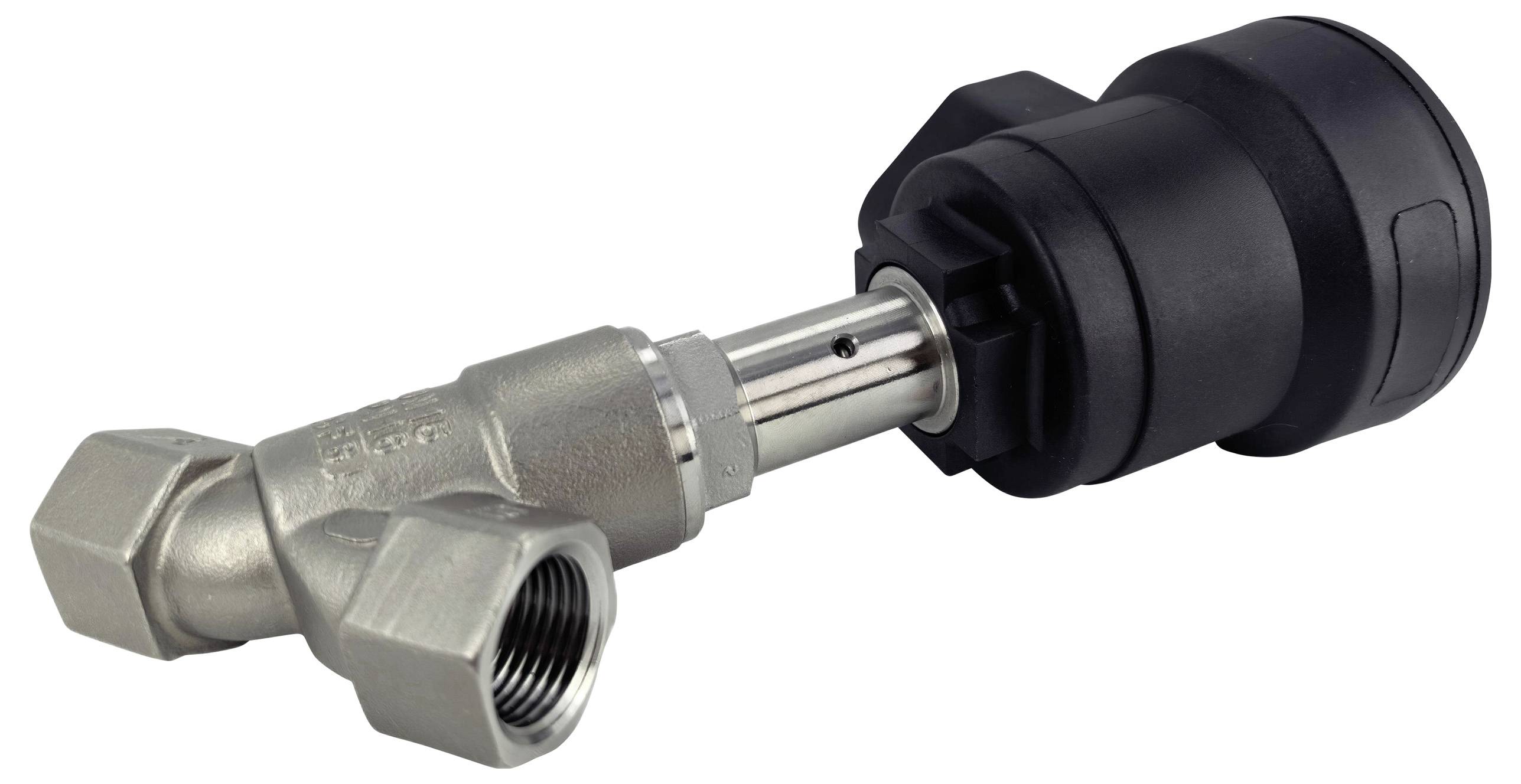

Ein metallisches Winkelventil, das mit einem Kunststoffzylinder verbunden ist, vermutlich Teil eines Sanitär- oder HLK-Systems, gezeigt auf weißem Hintergrund.

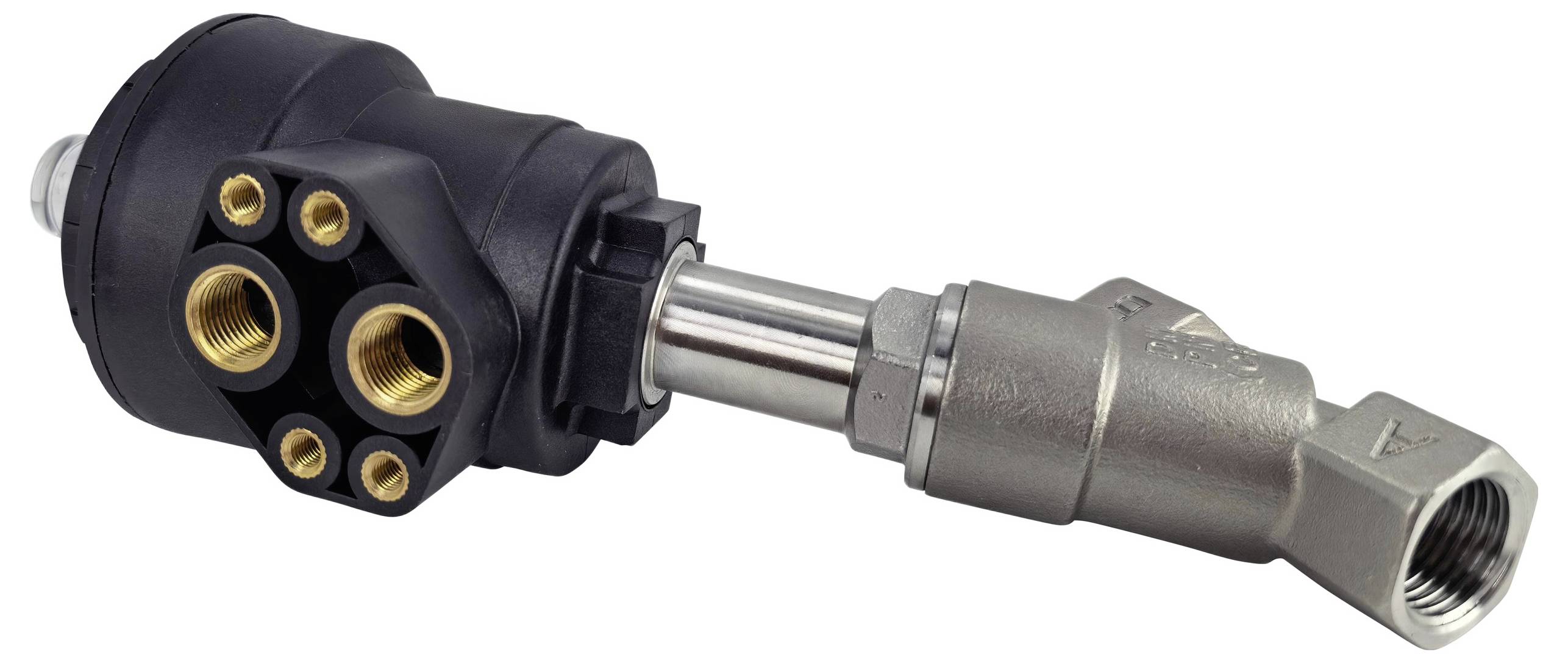

Eine Nahaufnahme eines hydraulischen Steuerventils mit mehreren Messingöffnungen und einem Stahlverbindungsrohr, das detaillierte Ingenieurkomponenten zeigt.

1/4

Unser Service für Sie

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

19 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 73,33 / Stück)

€ 73,33

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 7,50

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

2/2-Wege Schrägsitzventil G1/2" 16 bar max.

Anschlussgröße: G1/2"
Ventilgröße: DN15
Normal geschlossen
Max. Druck: 16 bar
Steuerdruck: 5 - 8 bar
Mediumstemperaturbereich: -10 - 180 °C

Technische Daten

Ventilgröße: DN15
Wirktyp: Einfachwirkend
Normal geschlossen
Kolbendurchmesser: 50 mm

Typ: TC-TPV101PX1550NCS

Produkt-Art: Luftgesteuertes Ventil

Gehäusematerial: Edelstahl

Anschluss: G 1/2

Betriebsdruck (max.): 16 bar

Herst.-Teilenr.: TC-14215236

Betriebsdruck (min.): 0 bar

Dichtungsmaterial: PTFE

Funktion: 2/2-Wege

Medien-Temperatur Bereich: -10 bis +180 °C

Max. Medien-Temperatur: +180 °C

Min. Medien-Temperatur: -10 °C

Steuerdruck (max.): 10 bar

Steuerdruck (min.): 2 bar

Wirkungsweise: 2/2-Wege

kv-Wert: 4.2

Dokumente & Downloads

Datenblatt

Datenblatt 3553809 TRU COMPONENTS Luftgesteuertes Ventil TC-14215236 TC-TPV101PX1550NCS Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553809 TRU COMPONENTS Luftgesteuertes Ventil TC-14215236 TC-TPV101PX1550NCS Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1

Beschreibung

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
