FESTO Didactic Druckluftventil 540691 1 St.
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 240,83
3
2% = € 5,87
€ 234,96
5
3% = € 8,20
€ 232,63
10
4% = € 9,77
€ 231,06
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 240,83 / Stück)
€ 240,83
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Vordruck max.: 1000 kPa (10 bar)
- Regeldruck: 50-700 kPa (0,5-7 bar)
- Filterfeinheit: 5 µm
- Max. Kondensatmenge: 3 cm3
- Befestigung mit Schraubsystem für sicheren Sitz auf einer Profilplatte
- Präzisions-Schnellsteckverbinder für außenkalibrierten Kunststoffschlauch Ø 6 x 1 mm
- Zuluftanschluss mit selbstabstellender Kupplungsdose Größe 3 und Kupplungsnippel zum Trennen der pneumatischen Schaltung vom Druckluftnetz
- Betriebs-Medium
Druckluft
- Produkt-Art
Druckluftventil
- Anschluss
Schlauchsteckverbindung Aussen-Ø 6 mm
- Max. Durchfluss
110 l/min
- Betriebsdruck (max.)
10 bar
- Betätigung
Drehknopf
- Ausführung
540691
- Herst.-Teilenr.
540691
- Betriebsdruck (min.)
0.5 bar
- Funktion
3/2-Wege
- Medium
Druckluft
- Steuerdruck (max.)
7 bar
- Steuerdruck (min.)
0.5 bar
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3530911 FESTO Didactic Druckluftventil 540691 1 St.
Beschreibung

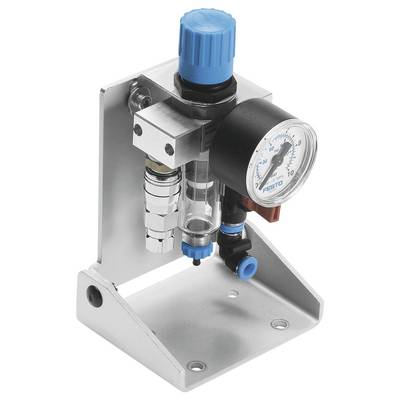

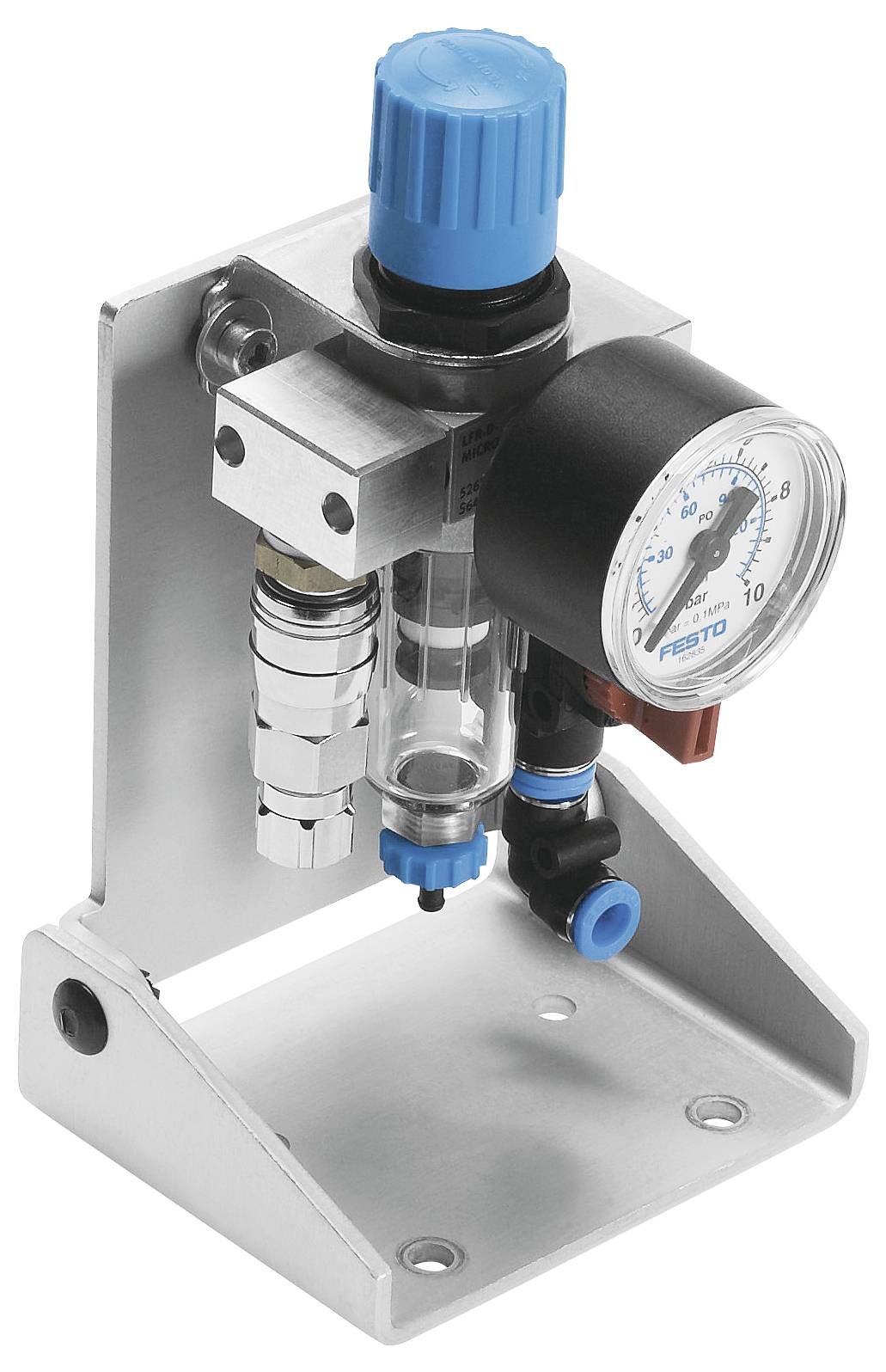

Der Filter mit Wasserabscheider reinigt die Druckluft von Schmutz, Rohrsinter, Rost und Kondenswasser. Das Druckregelventil regelt die zugeleitete Druckluft auf den eingestellten Betriebsdruck und gleicht Druckschwankungen aus. Die Strömungsrichtung wird durch einen Pfeil auf dem Gehäuse gekennzeichnet. An der Filterschale befindet sich die Kondensat-Ablassschraube. Das Druckmessgerät zeigt den eingestellten Druck. Das Einschaltventil belüftet/entlüftet die gesamte Steuerung. Das 3/2-Wege-Einschaltventil wird mit dem roten Drehknopf betätigt.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
