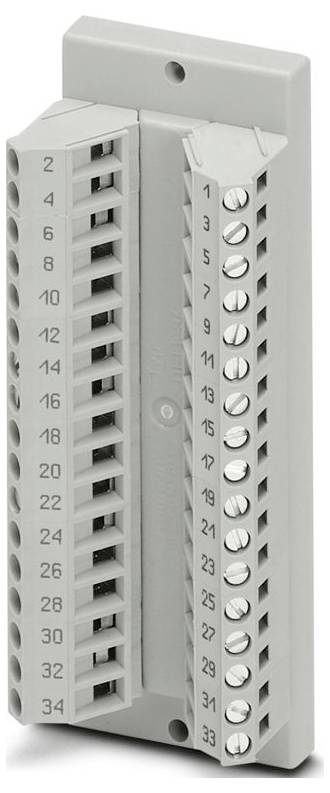

Abbildung ähnlich
Übergabemodul Phoenix Contact 2280268 DFLK 34 Inhalt: 5 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Übergabemodul
Gesamtpolzahl
34
Anschluss
IDC/FLK-Stiftleiste
Schrauben
Befestigungs-Art
Hinterwandmontage
AWG
24 - 12
Datenblatt (PDF)
12 Set(s)
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 5 St.)
Gesamt
€ 380,38
steuerfreie IGL
Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: VARIOFACE
- Polzahl: 16
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 2,5 mm² (Aderendhülse ohne Kunststoffhülse);0,25 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse)
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 39,88 mm
- Höhe: 103,4 mm
- Tiefe: 47,24 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -20 °C ... 50 °C
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN IEC 60664-1
- Montageart: Hinterwandmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Abisolierlänge: 8 mm
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: beliebig
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Rastermaß: 5 mm
- Anschluss gemäß Norm: IEC 60603-13
- Betriebsart: 100 % ED
- Zertifikat: UKCA-konform
- Artikelabmessungen: Artikelabmessungen
- Isolierung: Funktionsisolierung
- UKCA: UKCA
- Bemessungsisolationsspannung: 63 V
- Bemessungsstoßspannung: 0,6 kV (1,2 / 50 μs)
- Schutzart (Einbauort): ≥ IP54
- Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (Aderendhülse ohne Kunststoffhülse);0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
- Statusanzeige vorhanden: nein
- Anzahl der Anschlüsse: 1
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Isolierstofftyp Gehäuse: Polyamid 6.6 grün
- Steckzyklen: > 50
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Strom (je Zweig): ≤ 1 A
- Strom (Summenstrom): ≤ 34 A (50 °C)
- Anschluss 1 (Steuerungsebene): Anschluss 1 (Steuerungsebene)
- Anschluss 2 (Feldebene): Anschluss 2 (Feldebene)
- Leiterquerschnitt starr (2 Leiter gleichen Querschnitts): 0,2 mm² ... 1,5 mm²
- Schutzart (Modul): IP20
- Produkt-Art
Übergabemodul
- Gesamtpolzahl
34
- Anschluss
IDC/FLK-Stiftleiste
Schrauben
- Befestigungs-Art
Hinterwandmontage
24 - 12
- Abm.
(L x B x H) 47.24 x 39.88 x 103.4 mm
- Inhalt
5 St.
- Polzahl
34
- Breite
39.88 mm
- Höhe
103.4 mm
- Länge
47.24 mm
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
4 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- Tiefe
47.24 mm
- Bemessungsstrom
1 A
- Bemessungsspannung
30 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3578914 Übergabemodul Phoenix Contact 2280268 DFLK 34 Inhalt: 5 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3578914 Übergabemodul Phoenix Contact 2280268 DFLK 34 Inhalt: 5 St.
Beschreibung
VARIOFACE-Durchführungsmodul, Anschluss 1: IDC/FLK-Stiftleiste 1x 34-polig, Anschluss 2: Schraubanschluss 16-polig
Lieferumfang
- Geliefert wird: Phoenix Contact Durchführungsmodul für Flachbandkabel DFLK 34, Verpackungseinheit: 5 Stk., EAN: 4017918054373
