Uni-T UPO2000HD-PWR Software-Option Multimeter-Funktionen 1 St.

Uni-T UPO2000HD-PWR Software-Option Multimeter-Funktionen 1 St.-0
Hst.-Teile-Nr.:
Bestell-Nr.:
5 Stück
Verkauf und Versand:
Conrad ElectronicWiderruf
Gesamt (€ 365,00 / Stück)
€ 365,00
steuerfreie IGL inkl. MwSt.
zzgl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand
Nur noch 5 Stück verfügbar
Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Software-Option für UPO2000HD-Serie, Power Analyse

  • Software-Option für die MSO2000HD-Serie.
  • Power Analysis Option.
  • Dieses Produkt ist ein Lizenzcode, der Ihr Gerät erweitert.
  • Schaltverluste (Switching Loss) — Berechnet die Energie pro Schaltvorgang für MOSFETs und IGBTs. Essenziell für das thermische Design und die Optimierung des Wirkungsgrads.
  • Sicherer Arbeitsbereich (SOA) — Stellt V x I Trajektorien im Verhältnis zu den Bauteilgrenzwerten dar – ideal für die Analyse von Transienten, Startvorgängen und Fehlerszenarien.
  • Restwelligkeitsanalyse (Ripple Analysis) — Misst Amplitude und Frequenzanteile der Ausgangswelligkeit. Identifiziert Ursachen wie Schaltfrequenz, ESR oder Lasttransienten.
  • Oberschwingungen und THD — Analyse bis zur 50. Harmonischen inklusive des Gesamtklirrfaktors (THD). Zur Validierung der Konformität nach IEC 61000-3-2.
  • Wirkungsgrad (Efficiency) — Echtzeit-Vergleich von Eingangs- zu Ausgangsleistung zur Ermittlung des Wirkungsgrads von Wandlern. Ein externer Power-Analyzer ist nicht erforderlich.
  • Software-Lizenzaktivierung — Die Freischaltung erfolgt einfach per Lizenzschlüssel über das Gerätemenü. Es ist keine Hardware-Änderung notwendig.

Technische Daten

Produkt-Art

Software-Option

Oszilloskop-Besonderheiten

Multimeter-Funktionen

Werksstandard (ohne Zertifikat)

Typ

UPO2000HD-PWR

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757373 Uni-T UPO2000HD-PWR Software-Option Multimeter-Funktionen 1 St.

Beschreibung

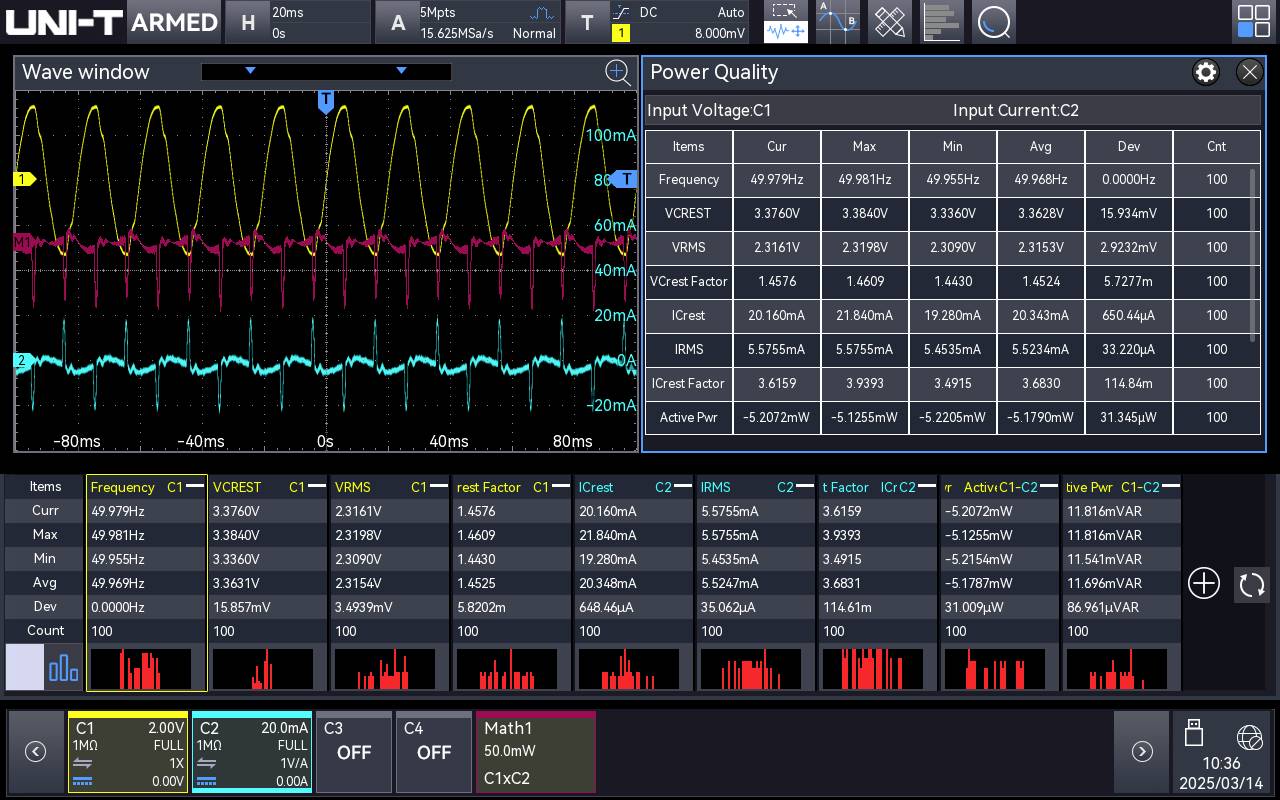

Der UPO2000HD-PWR verwandelt Ihr Oszilloskop der UPO2000HD-Serie in ein leistungsstarkes Energiemessgerät. Er ermöglicht automatisierte Analysen von Schaltverlusten, SOA (Safe Operating Area), Restwelligkeit, Oberwellen, THD (Gesamtklirrfaktor), Wirkungsgrad und Netzqualität.

Ideal für Design, Validierung und Fehlersuche bei Netzteilen, Motorsteuerungen, Wechselrichtern und Schaltwandlern. Erspart stundenlanges manuelles Konfigurieren von Messungen.

Lieferumfang

  • Lizenzcode x 1
