Uni-T UT-PD2500 Differential-Tastkopf 2.5 GHz 10:1 kaufen | Conrad AT

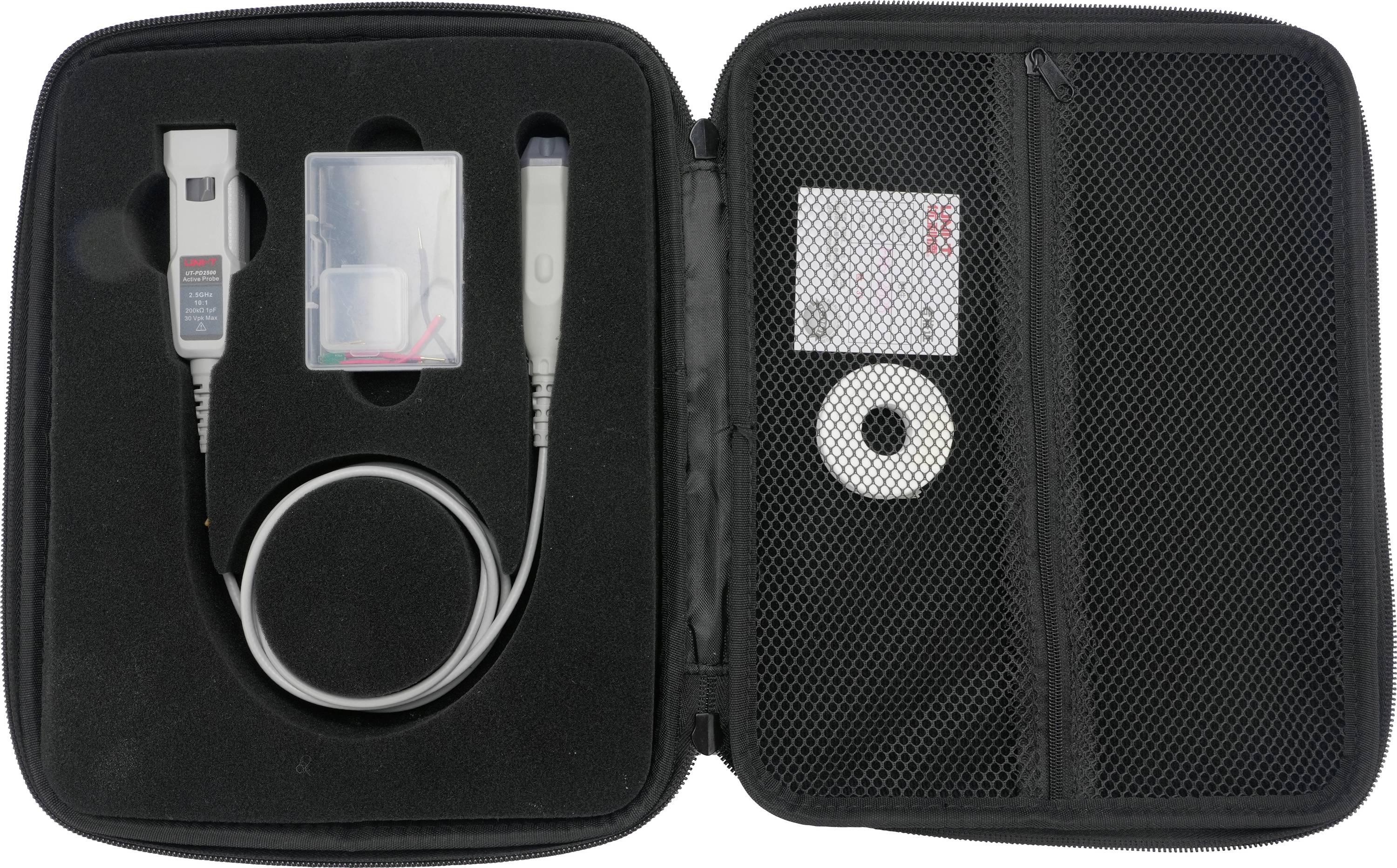

Offene Transporttasche mit USB-Stick, Adapter, Kabel, stiftförmigem Gerät und kleinem digitalem Musikplayer in der Netzfachtasche.

Offene Transporttasche mit USB-Stick, Adapter, Kabel, stiftförmigem Gerät und kleinem digitalem Musikplayer in der Netzfachtasche.

Uni-T

Lieferung Do., 15. Okt.

10 Stück

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 3.574,17 / Stück)

€ 3.574,17

zzgl. MwSt.

Kostenfreier Versand

nur € 90,00

Nur noch 10 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

UNI-T UT-PD2500, Aktiver Differentialtastkopf, 2,5 GHz Bandbreite

Bandbreite 2,5 GHz, Anstiegszeit ≤150 ps
Eingangsdynamikbereich ±4 V, Gleichtaktunterdrückung ü.40 dB (bis 30 MHz)
Automatische Erkennung von Dämpfungsfaktor und Impedanz
Kompatibel mit MSO7000X-, MSO8000HD-, UPO7000L-, MSO5000HD-, MSO3000HD- und MSO3000X-Serien

Technische Daten

Bandbreite (-3dB): 2,5 GHz
Anstiegszeit: ≤150 ps
Eingangskapazität: ≤1 pF
Eingangswiderstand: 200 kΩ ± 2 % (differentiell)
Ausgangsimpedanz: 50 Ω
Dämpfungsverhältnis: 10:1 ± 5 %
Eingangsdynamikbereich: 8 Vpp (±4 V DC oder Spitzen-AC)
Gleichtaktbereich: ±15 V (DC bis 100 Hz), ±2,5 V (ü.100 Hz)
Offsetbereich: ±4 V
Maximale Eingangsspannung: ±30 V (DC + Spitzen-AC)
Gleichtaktunterdrückung: ü.40 dB @1 MHz, ü.40 dB @30 MHz, ü.30 dB @1 GHz
Tastkopfrauschen: 7 mVrms

Produkt-Art: Differential-Tastkopf

Bandbreite: 2.5 GHz

Teilerverhältnis: 10:1

Typ: Aktiver Differentialtastkopf

: Werksstandard (ohne Zertifikat)

Gewicht: 95 g

Kabellänge: 1.2 m

Passend für (Details): Kompatibel mit MSO7000X-, MSO8000HD-, UPO7000L-, MSO5000HD-, MSO3000HD- und MSO3000X-Serien

Breite: 19.33 mm

Höhe: 18.30 mm

Länge: 103.50 mm

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3841580 Uni-T UT-PD2500 Differential-Tastkopf 2.5 GHz 10:1

Beschreibung

Der UT-PD2500 ist ein hochfrequenter aktiver Differentialtastkopf für die Analyse moderner High-Speed-Signale. Er eignet sich für Design, Verifikation und Debugging schneller serieller Busse wie I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 und FireWire (1394b) sowie für Signalintegritäts-, Jitter- und Augendiagrammanalysen. Der Tastkopf erkennt Dämpfungsfaktor und Impedanz automatisch und lässt sich über Frontend-Tasten bequem steuern (Oszilloskop Run/Stop, Display löschen, Force-Trigger).

Lieferumfang

Aktiver Differentialtastkopf UT-PD2500 x1
Steckbare Verlängerungsleitungen (rot/schwarz) x5 je
Angelötete Verlängerungsleitungen x5
Gebogene Nadel (justierbar) x5
Doppelspitzennadel x5
Impedanz-Nadel gerade x3, gebogen x3
Verzinnter Kupferdraht x1
Tastkopfbox x2
Zubehörbox x1
Markierungsringe x8

Beschreibung

Der UT-PD2500 ist ein hochfrequenter aktiver Differentialtastkopf für die Analyse moderner High-Speed-Signale. Er eignet sich für Design, Verifikation und Debugging schneller serieller Busse wie I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 und FireWire (1394b) sowie für Signalintegritäts-, Jitter- und Augendiagrammanalysen. Der Tastkopf erkennt Dämpfungsfaktor und Impedanz automatisch und lässt sich über Frontend-Tasten bequem steuern (Oszilloskop Run/Stop, Display löschen, Force-Trigger).

Lieferumfang

Aktiver Differentialtastkopf UT-PD2500 x1
Steckbare Verlängerungsleitungen (rot/schwarz) x5 je
Angelötete Verlängerungsleitungen x5
Gebogene Nadel (justierbar) x5
Doppelspitzennadel x5
Impedanz-Nadel gerade x3, gebogen x3
Verzinnter Kupferdraht x1
Tastkopfbox x2
Zubehörbox x1
Markierungsringe x8
