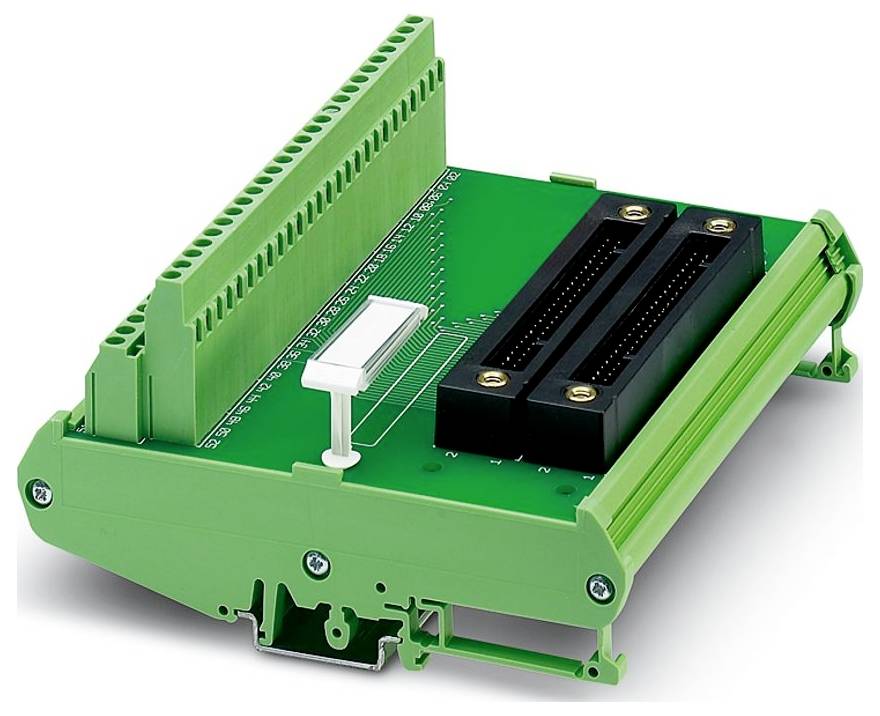

Universalmodul Phoenix Contact 2319427 UM-2KS50/UNI/CS Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Universalmodul
Gesamtpolzahl
50
Anschluss
Yokogawa KS
Schrauben
Befestigungs-Art
Tragschienenmontage
AWG
24 - 12
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 128,17
steuerfreie IGL
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Polzahl: 52
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 1,5 mm² (Aderendhülse ohne Kunststoffhülse);0,25 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse)
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 139,5 mm
- Höhe: 125,4 mm
- Tiefe: 65,9 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -20 °C ... 65 °C
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN IEC 60664-1
- Hinweis: Nutzbare Systemkabel: Phoenix Contact YUC50, Yokogawa AKB331
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Abisolierlänge: 7 mm
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: beliebig
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Rastermaß: 5,08 mm
- Zertifikat: UKCA-konform
- Artikelabmessungen: Artikelabmessungen
- Anzahl der Kanäle: 32
- Isolierung: Funktionsisolierung
- UKCA: UKCA
- Bemessungsisolationsspannung: 50 V
- Bemessungsstoßspannung: 0,5 kV (1,2 / 50 μs)
- Schutzart (Einbauort): ≤ IP54
- Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (Aderendhülse ohne Kunststoffhülse);0,5 mm² ... 0,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
- Statusanzeige vorhanden: nein
- Anzahl der Anschlüsse: 2
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Passende I/O-Karte: NFDV151;NFDV161;NFDV551;NFDV561
- Unterstützte Steuerung: YOKOGAWA CS3000 CentumVP: Unterstützte Steuerung: YOKOGAWA CS3000 CentumVP
- Unterstützte Steuerung: YOKOGAWA STARDOM: Unterstützte Steuerung: YOKOGAWA STARDOM
- Betriebsspannung (DC): ≤ 30 V DC
- Strom (je Zweig): ≤ 0,1 A
- Anschluss 1 (Steuerungsebene): Anschluss 1 (Steuerungsebene)
- Anschluss 2 (Feldebene): Anschluss 2 (Feldebene)
- Leiterquerschnitt starr (2 Leiter gleichen Querschnitts): 0,2 mm² ... 1,5 mm²
- Schutzart (Modul): IP00
- Produkt-Art
Universalmodul
- Gesamtpolzahl
50
- Anschluss
Yokogawa KS
Schrauben
- Befestigungs-Art
Tragschienenmontage
24 - 12
- Abm.
(L x B x H) 65.9 x 139.5 x 125.4 mm
- Inhalt
1 St.
- Polzahl
50
- Breite
139.5 mm
- Höhe
125.4 mm
- Länge
65.9 mm
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
4 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- Tiefe
65.9 mm
- Bemessungsstrom
0.1 A
- Bemessungsspannung
30 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579028 Universalmodul Phoenix Contact 2319427 UM-2KS50/UNI/CS Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579028 Universalmodul Phoenix Contact 2319427 UM-2KS50/UNI/CS Inhalt: 1 St.
Beschreibung
Universalmodul zur Anschaltung an bis zu 32-kanalige digitale Yokogawa Karten, 1:1 Verbindung vom Yokogawa-Systemstecker auf Schraubklemmenanschluss.
Lieferumfang
- Geliefert wird: Phoenix Contact Universalmodul UM-2KS50/UNI/CS, Verpackungseinheit: 1 Stk., EAN: 4046356361651
