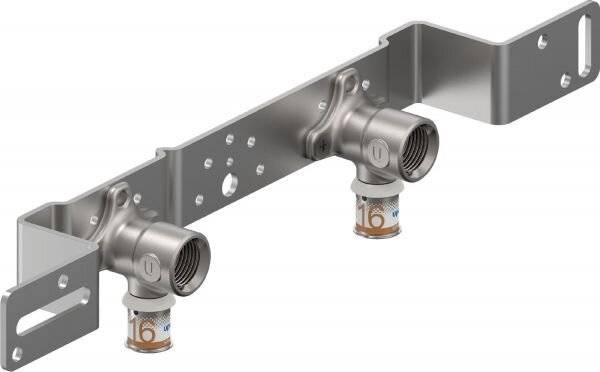

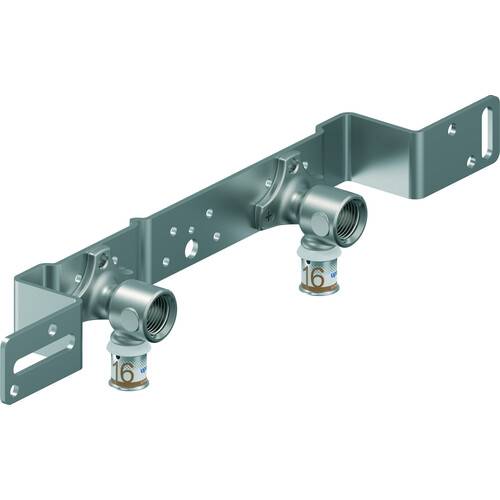

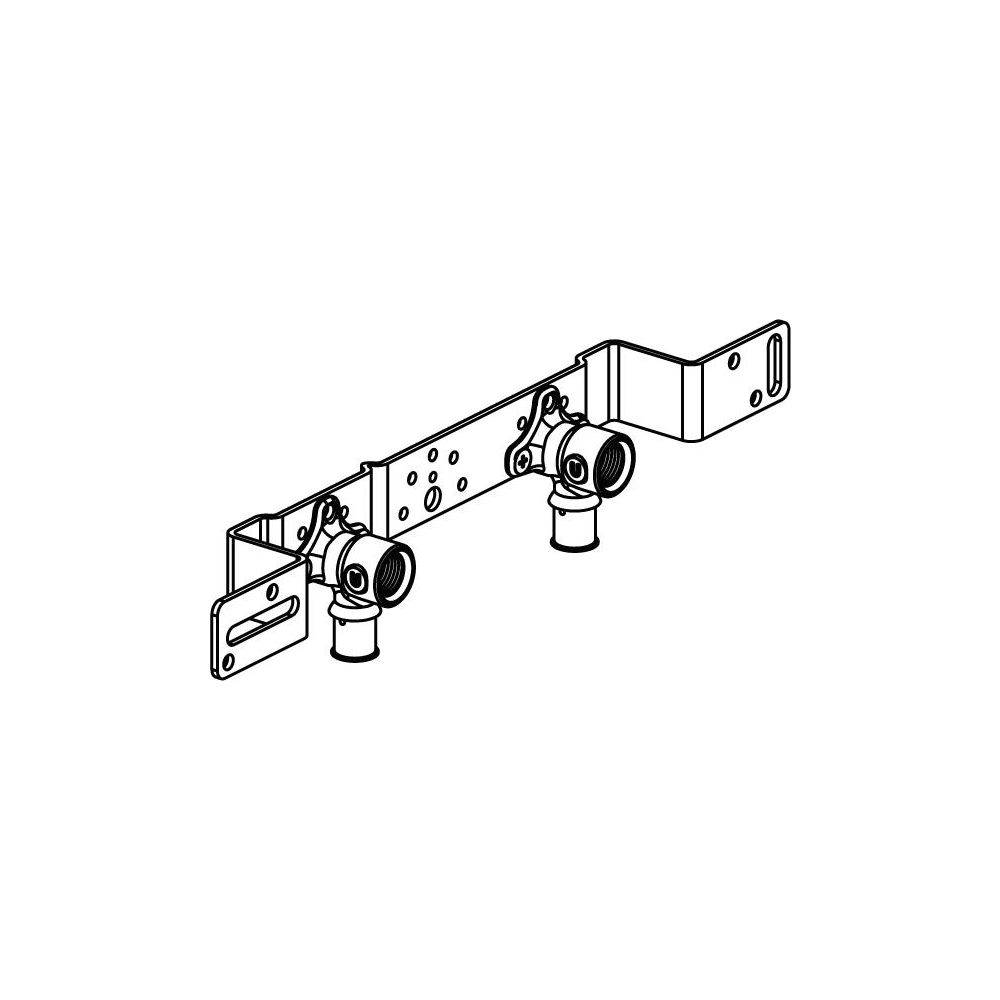

UPONOR S-Press PLUS Montageeinheit, 16, Rp1/2"FT, c/c 150 mm, 1 Stk.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 36,83
zzgl. MwSt.
€ 5,50
14 Tage Rückgaberecht inklusive
Highlights & Details
Uponor Montageeinheit S-Press PLUS aus Messing verzinnt 16mmx1/2 IG 150mm
- Spezifikation: - Fixierte Presshülse Aus Edelstahl Mit Sichtfenster - Sichere Pressbackenführung - Bewährte Prüfsicherheit ?unverpresst undicht - 100 % kompatibel zu bestehenden Upo- nor Komponenten - Außen- und Innengewinde nach DIN EN 10226-1 Uponor S-Press PLUS - Durchflussoptimierter Fitting - Aus entzinkungsbeständigem Messing, verzinnt - Einzigartige Verpresstkennzeichnung - Schnelle Dimensionserkennung mit Farb- kodierung - QR-Code für den direkten Zugang zu In- formationen - Pressen ohne Kalibrieren und Entgraten Uponor S-Press 40-75 mm - Aus Messing, verzinnt - Farbkodierung - Einfaches Entgraten ohne Kalibrieren Anwendung: - Einsatzbereich für Trinkwasser: max. zulässige Dauerbetriebstemperatur von 0 GrC bis 70 GrC bei max. Dauerbe- triebsdruck von 10 bar, kurzzeitige Störfalltempera- tur von 95 GrC für max. 100 Std. Betrie- bsdauer. - Einsatzbereich für Heizung: Max. zu- lässige Dauerbetriebstemperatur von 80 GrC bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 100 GrC für max. 100 Stunden Betriebsdauer. Zertifikate: - DVGW - ÖVGW - KIWA / KOMO - Vorgefertigte Einheit - Bestehend Aus zwei Uponor Press-Wandscheiben verdrehsicher mon- tiert auf einem Montagewinkel
Technische Daten
- Hersteller-Serie: S-Press PLUS
- Hersteller-Warengruppe: Verbundrohrsysteme
- Hersteller-Produktgruppe: Uponor S-Press PLUS
- Hersteller-Artikelnummer: 1070662
- Ausführung: Doppelbrücke
- Oberflächenschutz: verzinnt
- Anschluss: Pressmuffe
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Werkstoff des Gehäuses: Messing
- Gewindemaß Armatur: 1/2 Zoll
- Mit Schallschutz-Set: nein
- Max. Mediumtemperatur (Dauerbetrieb): 70

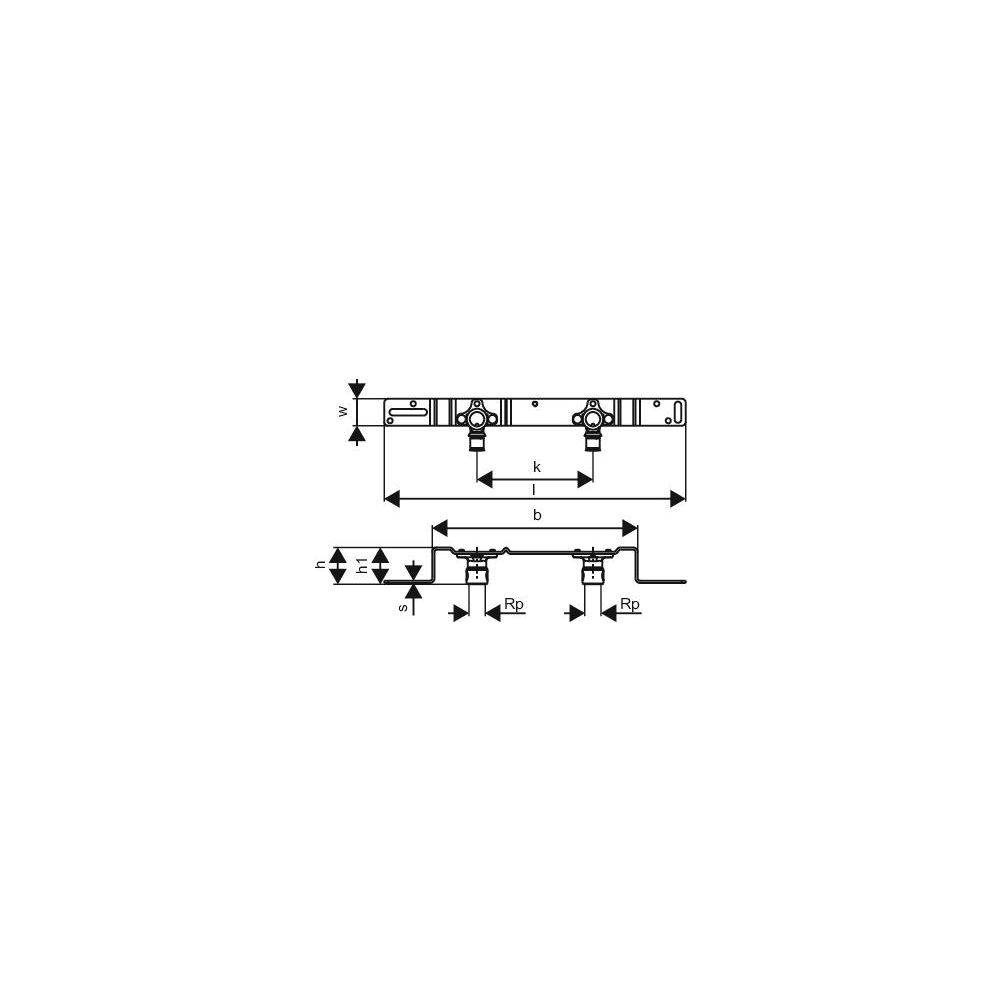

- Abstand Mitte zu Mitte: 150
- Rohraußendurchmesser Anschluss: 16
- Länge ab Wandplatte: 49
- Max. Arbeitsdruck bei 20 °C: 10
- Mit thermischer Isolierung: nein
- Systemgebunden: ja
- Breite
0 cm
- Verlag
Uponor GmbH
- Titel
Installationsarmatur S-Press PLUS 16 mm
- Betriebsdruck (max.)
10 bar
- Titelzusatz
Verzinnte Messing-Montageeinheit 150 mm
- UKCA
Ja
Beschreibung
Die Uponor S-Press Plus Montageeinheit 16mm x Rp 1/2" FT, c/c 150mm ist eine vorgefertigte Doppelbrücke aus der S-Press PLUS Serie. Sie wurde speziell für Verbundrohrsysteme entwickelt und ermöglicht eine verdrehsichere Montage von zwei Uponor S-Press PLUS Wandscheiben auf einem verzinkten Stahl-Montagewinkel. Diese Einheit bietet eine zuverlässige und präzise Verbindung für Rohrinstallationen.
Wie ist die Uponor S-Press Plus Montageeinheit konstruiert?Die Montageeinheit besteht aus zwei Uponor S-Press PLUS Wandscheiben, die verdrehsicher auf einem Montagewinkel aus verzinktem Stahl befestigt sind. Das Gehäuse und die Wandscheiben sind aus entzinkungsbeständigem Messing (DZR) gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Ein verzinnter Oberflächenschutz bietet zusätzlichen Schutz und Robustheit.
Für welche technischen Anforderungen ist die Montageeinheit ausgelegt?Diese systemgebundene Montageeinheit ist für Verbundrohrsysteme mit einem Rohraußendurchmesser von 16 mm konzipiert. Sie ist für einen maximalen Arbeitsdruck von 10 bei 20 °C und eine maximale Mediumtemperatur von 70 im Dauerbetrieb ausgelegt. Die Einheit ist nicht mit einem Schallschutz-Set oder einer thermischen Isolierung ausgestattet.
Welche Anschlussarten und Maße sind relevant?Die Montageeinheit verfügt über eine Pressmuffe als Anschluss und ein Gewindemaß von 1/2 Zoll für die Armatur. Der Abstand von Mitte zu Mitte beträgt 150 mm, und die Länge ab Wandplatte misst 49. Der Rohraußendurchmesser des Anschlusses beträgt 16 mm, was eine präzise und sichere Integration in das Rohrsystem ermöglicht.
Technische Daten
Ausführung: Doppelbrücke
Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
Oberflächenschutz: verzinnt
Anschluss: Pressmuffe
Gewindemaß Armatur: 1/2 Zoll
Rohraußendurchmesser Anschluss: 16 mm
Abstand Mitte zu Mitte: 150 mm
Max. Mediumtemperatur (Dauerbetrieb): 70
Max. Arbeitsdruck bei 20 °C: 10
Länge ab Wandplatte: 49
Die Uponor S-Press Plus Montageeinheit bietet als vorgefertigte Doppelbrücke eine effiziente und langlebige Lösung für Verbundrohrsysteme. Ihre Konstruktion aus entzinkungsbeständigem Messing mit verzinnter Oberfläche und der Pressmuffen-Anschluss stellen die Betriebssicherheit sicher. Mit einem Rohraußendurchmesser von 16 mm, 1/2 Zoll Gewindemaß und 150 mm Mitte-zu-Mitte-Abstand ist sie für Temperaturen bis 70 und Drücke bis 10 bei 20 °C ausgelegt.
