Name: Verteilerblock PHOENIX 1047420 - PTFIX 4/18X1,5 RD
Brand: Phoenix Contact
SKU: 822350912
Availability: InStock

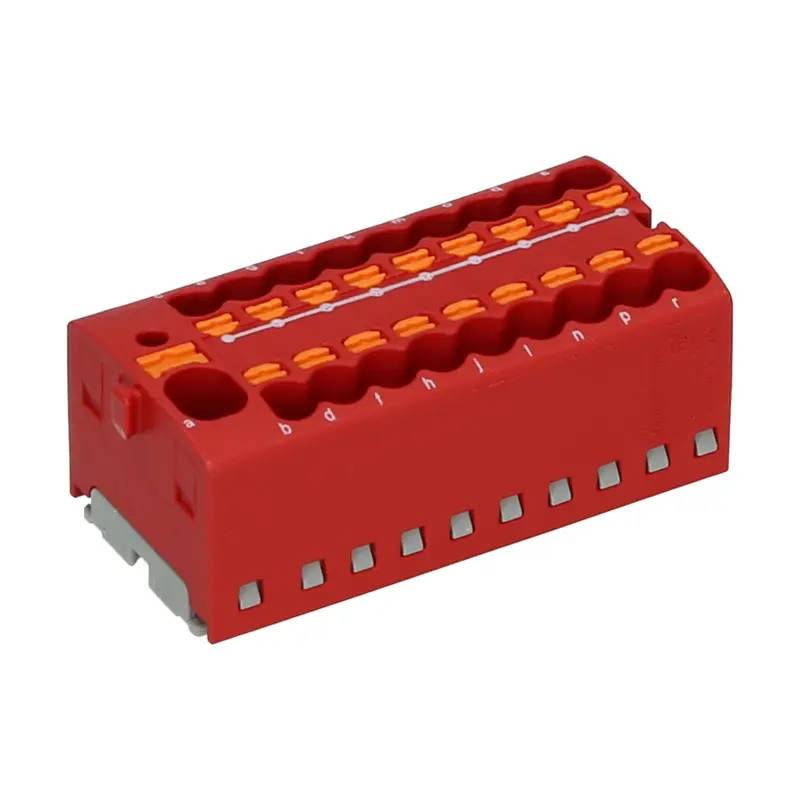

Verteilerblock PHOENIX 1047420 - PTFIX 4/18X1,5 RD-0

Produkt-Art

Verteilerblock

Anschluss

Zugfeder

Querschnitt flexibel (max.)

1.5 mm²

Querschnitt starr (max.)

2.5 mm²

Nennstrom - gerundet

17.5 A

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

67 Stück

Verkauf und Versand:

Automation24 AT Widerruf

versandkostenfrei ab € 100,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 6,40

steuerfreie IGL

€ 9,08

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

Phoenix Contact Phoenix Contact Verteilerblock PTFIX 4/18X1,5 RD

0,2..4 mm², 0,2..6 mm², 17,5 A, 450 V, sonstige, 1, 19, -60..105 °C, V0, 43,9 mm, 21,6 mm, 17,69999999 mm, Abschlussplatte erforderlich: nein, rot, Etagen intern gebrückt: ja

Technische Daten

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,2..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,2..4 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,2..6 mm²Bemessungsstrom In: 17,5 ABemessungsspannung: 450 VAusführung elektrischer Anschluss 1: sonstigeAusführung elektrischer Anschluss 2: sonstigeAnzahl der Etagen: 1Anzahl der Klemmstellen je Etage: 19Montageart: sonstigeWerkstoff des Isolierkörpers: sonstigeBetriebstemperatur: -60..105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Breite: 43,9 mmHöhe: 21,6 mmTiefe: 17,69999999 mmAbschlussplatte erforderlich: neinFarbe: rotEtagen intern gebrückt: jaECLASS 7: Durchgangs-Reihenklemme (27141120)

Produkt-Art: Verteilerblock

Besonderheiten: mit PUSH-IN-Federanschluss

Anschluss: Zugfeder

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (min.): 0.14 mm²

Querschnitt starr (max.): 2.5 mm²

AWG min.: 24

AWG max.: 10

Klemmenbreite: 43.9 mm

Anzahl Reihen: 1

Polzahl: 19

Herstellerfarbe: Rot

Nennstrom: 17.5 A

Nennstrom - gerundet: 17.5 A

Nennspannung: 450 V

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 12 mm

Herst.-Teilenr.: 1047420

Inhalt: 1 St.

Typ: PTFIX 4/18X1,5 RD

Abm.: (L x B x H) 21.6 x 43.9 x 17.7 mm

Breite: 43.9 mm

Höhe: 17.7 mm

Länge: 21.6 mm

Gewicht: 0.0200 kg

Brennbarkeitsklasse: V0

Isolationsmaterial: PA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 822350912 Verteilerblock PHOENIX 1047420 - PTFIX 4/18X1,5 RD

Beschreibung

Verteilerblock
Nennspannung: 450 V
Nennstrom: 17,5 A
Anschlüsse: 18 x 1,5 mm²/1 x Grundklemme mit Einspeisung
Anschluss: Push-in
Leiterquerschnitt: 0,14 ...1,5 mm²
Maße (L x B x H): 21,6 x 43,9 x 17,7 mm
Farbe: rot
Montage: flexibel (abhängig vom Montagezubehör)

Der rote Verteilerblock 1047420 - PTFIX 4/18X1,5 RD von PHOENIX CONTACT mit einer Nennspannung von 450 V und einem Nennstrom von 17,5 A verfügt über eine Grundklemme mit Einspeisung sowie 18 x 1,5 mm² Push-in-Anschlüsse. Jeder Anschluss kann über eine Öffnung mittels allen gängigen Prüfspitzen geprüft werden. Montiert wird der Verteilerblock 1047420 - PTFIX 4/18X1,5 RD zum Beipiel mittels Tragschienenadapter auf einer Tragschiene oder per Schrauben über den passendem Flanschdeckel.

Die Verteilerblöcke von PHOENIX CONTACT können an weitere Verteilerblöcke angereiht werden, was eine platzsparende Potenzialverteilung mittels Standardsteckbrücken ermöglicht. Durch die platzsparende kompakte Bauform und die flexiblen Montagemöglichkeiten bieten sie so einen echten Vorteil gegenüber herkömmlichen Verteilungsmöglichkeiten.
