Name: Weidmüller 1843210000 Schraubklemmblock 4 mm² Polzahl 5 Orange 50 St.
Brand: Weidmüller
SKU: 360025
Availability: BackOrder

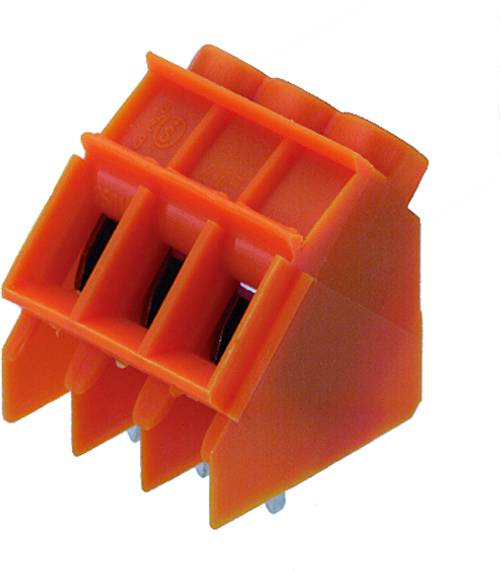

Eine orange Kunststoffklemme mit drei Pin-Anschlüssen, geeignet für elektrische Verbindungen.

Produkt-Art

Schraubklemmblock

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Schraubklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 18. Dez.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (€ 2,40 / Stück)

€ 119,99

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Schraubklemmblock

Inhalt 50 St.

Unser Service für Sie

Technische Daten

Typ: LP5.00/5/135 3.2 OR

Produkt-Art: Schraubklemmblock

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 5

Polzahl: 5

Serie: LP

Abisolierlänge (min.): 6 mm

Abisolierlänge (max.): 6 mm

Anschluss: Print
Schraubklemme

Nennstrom: 20 A

Querschnitt flexibel (min.): 0.5 mm²

Nennstrom - gerundet: 20 A

Querschnitt starr (min.): 0.5 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (max.): 6 mm²

AWG min.: 26

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Cu-Legierung, verzinnt

Herstellerfarbe: Orange

Drahtschutz: Ja

Betätigungsrichtung: Schräg zur Leiterplatte

Gewicht: 7.98 g

Herst.-Teilenr.: 1843210000

Industrieverpackung: Ja

Inhalt: 50 St.

Nennspannung: 300 V

Breite: 25.6 mm

Höhe: 20 mm

Länge: 17.5 mm

Typ: LP5.00/5/135 3.2 OR

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 360025 Weidmüller 1843210000 Schraubklemmblock 4 mm² Polzahl 5 Orange 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 360025 Weidmüller 1843210000 Schraubklemmblock 4 mm² Polzahl 5 Orange 50 St.

Beschreibung

Weidmüller Leiterplattenklemme LP 5.00/0#1843210000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.00mmTyp:LP 5.00/0#1843210000Höhe:20 mmAnzahl der elektrischen Anschlüsse:5Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:32 ABemessungsspannung:250 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SchraubanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..6 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..4 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:NickelLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V2Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LP 5.00/0#1843210000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248354771

Geliefert wird: Weidmüller Leiterplattenklemme 5.00mm LP 5.00/0#1843210000, Verpackungseinheit: 50 Stk., EAN: 4032248354771
