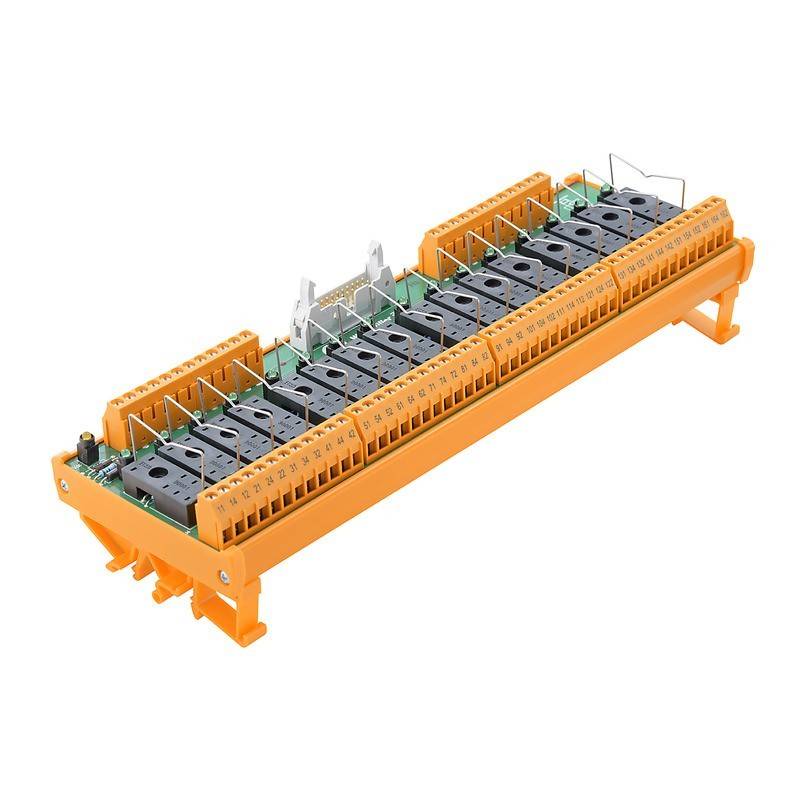

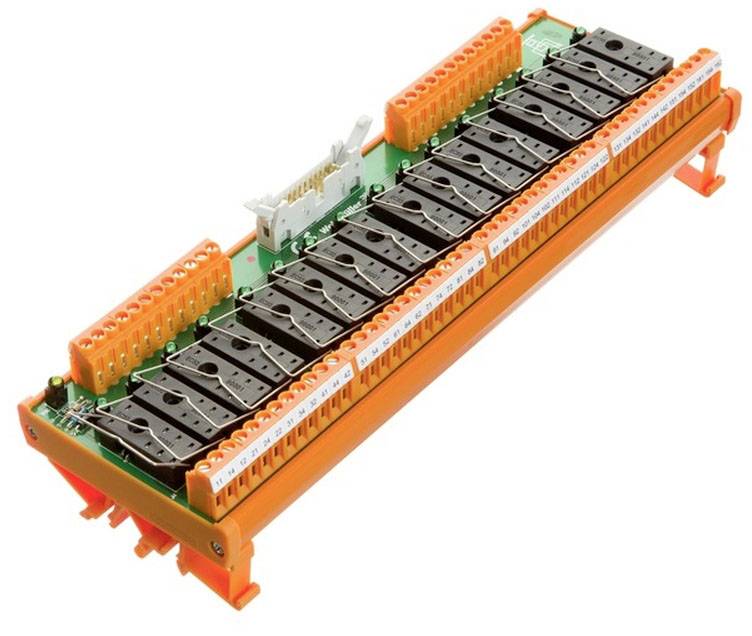

Weidmüller Relaisplatine mit Anzeige, LED 1 St. RSM-16 24V+ BASE S 24 V/DC Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relaisplatine
Betriebsspannung
24 V/DC
Anschluss
Schrauben
Besonderheiten
mit Anzeige, LED
Datenblatt (PDF)
Anzahl
Gesamt
€ 140,10
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Technische Daten
- LED-Statusanzeige pro Relais: grün
- Anschluss (Steuerseite): LP 5.08 + Steckverbinder nach IEC60603-13/DIN41651 20-polig
- Anschluss (Feldseite): LP 5.08mm
- Mechanische Lebensdauer: 3 x 107 Schaltungen
- Eingangsspannung: 24 V DC ± 10%
- Material Kontakte: AgNi 90/10
- Mindestkontaktspannung: 5 V
- Mindestkontaktstrom: 0,1 A
- Nenn-Eingangsspannung: < 50 V AC
- Nenn-Ausgangsspannung: 250 V AC
- Überspannungskategorie Eingang/Ausgang: III
- Überspannungskategorie Ausgang/Ausgang: II
- Verschmutzungsgrad: 2
- Klemmbereich, min.: 0,13 mm²
- Klemmbereich, max.: 6 mm²
- Leiteranschlussquerschnitt min. AWG: AWG 26
- Leiteranschlussquerschnitt max. AWG: AWG 12
- Abisolierlänge: 6 mm
- Versorgungsspannungs-LED-Status: gelb
- Anzugsmoment, max.: 0,6 Nm
- Sicherung pro Relais: Nein
- Spannungsversorgungssicherung: Nein
- Anzahl der Pole (Steuerungsseite): 20-poliger Stecker
- Verpackungsart
Piece
- Produkt-Art
Relaisplatine
- Besonderheiten
mit Anzeige, LED
- Typ
RSM-16 24V+ BASE S
- Betriebsspannung
24 V/DC
- Schaltspannung (max.)
250 V/AC
- Schaltstrom (max.)
6 A
- Anschluss
Schrauben
- Inhalt
1 St.
- Gewicht
437 g
- Max. Temperatur
+50 °C
- Min. Temperatur
-25 °C
- Länge
259 mm
- Breite
87 mm
- Höhe
51 mm
- Abm.
(L x B x H) 259 x 87 x 51 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2242432 Weidmüller Relaisplatine mit Anzeige, LED 1 St. RSM-16 24V+ BASE S 24 V/DC Piece
Beschreibung
Schnittstelle, RSM, Schraubanschluss
Lieferumfang
- Geliefert wird: Weidmüller Übergabemodul RCL LL 5.08mm RSM-16 24V+ BASE S, Verpackungseinheit: 1 Stk., EAN: 4050118252897
