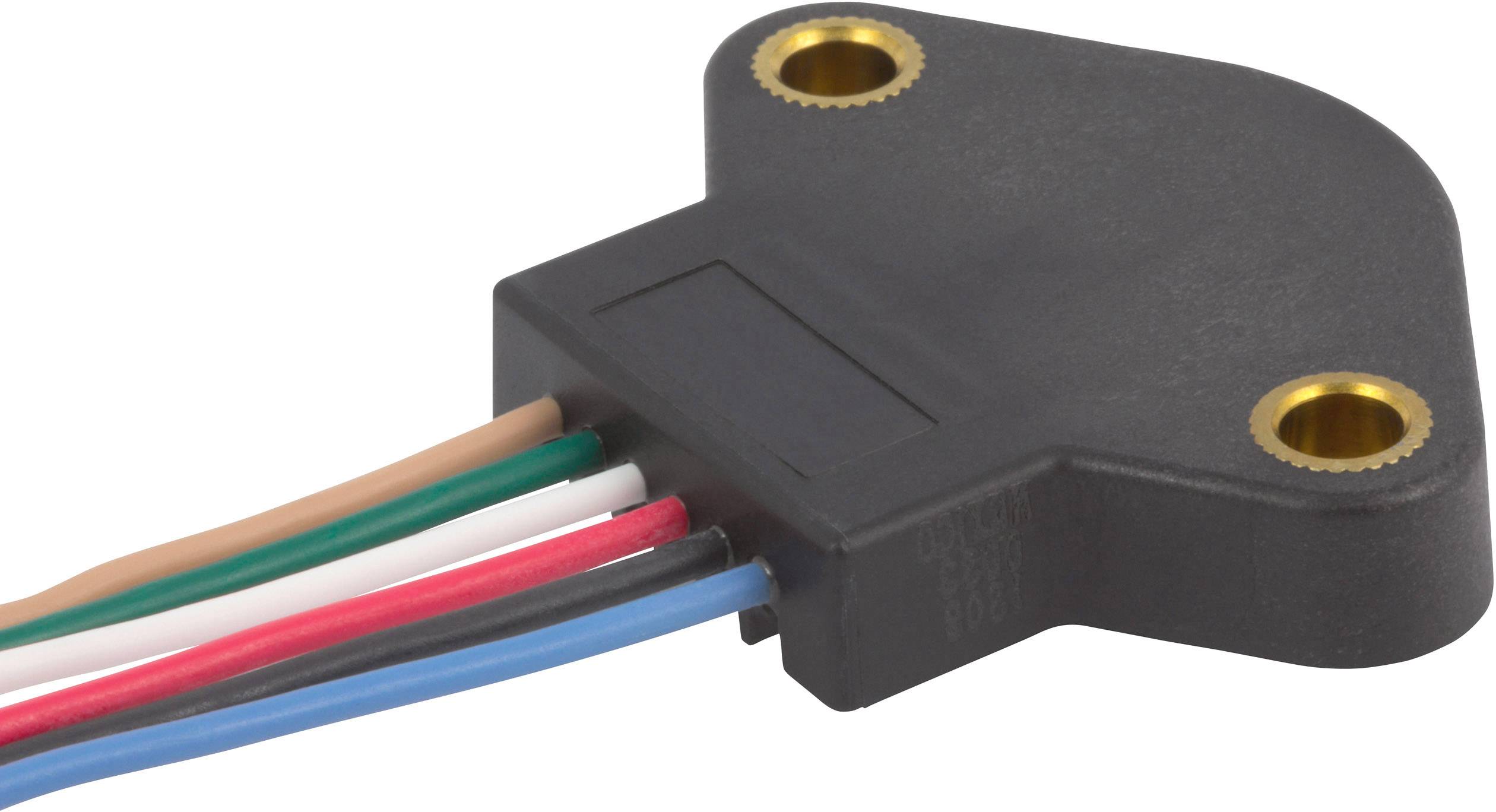

Abbildung ähnlich
1/2
Abbildung ähnlich
ZF Winkelsensor AN920032 AN920032 Messbereich: 360 ° (max) Analog Spannung Kabel, offenes Ende
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Winkelsensor
Betriebsspannung min.
5 V/DC
Betriebsspannung max.
5 V/DC
Messbereich (max.)
360 °
Anschluss
Kabel, offenes Ende
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 51,66
3
3% = € 1,68
€ 49,98
5
5% = € 2,35
€ 49,31
10
5% = € 2,79
€ 48,87
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 51,66 / Stück)
€ 54,99
-6 %
€ 51,66
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Winkel-/Positions-Sensor AN9
Unser Service für Sie
Technische Daten
- Produkt-Art
Winkelsensor
- Typ
AN920032
- Betriebsspannung min.
5 V/DC
- Betriebsspannung max.
5 V/DC
- Betriebsspannungsbereich
5 V/DC
- Messbereich (max.)
360°
- Messbereich
360 ° (max)
- Ausgangssignal (min.)
0.5 V
- Ausgangssignal (max.)
4.5 V
- Anschluss
Kabel, offenes Ende
- Kabellänge
30.50 cm
- Schnittstellen
Analog Spannung
- Min. Temperatur
-40 °C
- Max. Temperatur
+125 °C
- RoHS-konform
Ja
- Typ
AN920032
Dokumente & Downloads
Datenblatt
Datenblatt 276140 ZF Winkelsensor AN920032 AN920032 Messbereich: 360 ° (max) Analog Spannung Kabel, offenes Ende
Beschreibung
Programmierbarer Winkel-/Positions-Sensor. Hohe Toleranz gegen Ausrichtungsfehler. Kontaktlose Winkelsensoren für 360 Grad Positionsabfragen. Mit Redundantem Ausgangssignal für höchste Zuverlässigkeit. Schutzklasse IEC60529 (IP68). EMV/ESD geschützt nach SAE J1113 Standard.
Der Sensor wird durch die Rotation eines Magneten im definierten Abstand zur Sensorfläche betätigt. Die Ausgangsspannung des Sensors verändert sich relativ zur Winkelposition.
Ein optimales Ergebnis wird in Kombination mit dem optional erhältlichen Magneten AS500106 Best.-Nr. 27 61 44 erzielt.
Anwendung: Drosselklappensensor, Wellenpositionserkennung, PRNDL Schalter für rauhe Umgebungen, Lenkwinkelposition, Pedalpositionen.
Der Sensor wird durch die Rotation eines Magneten im definierten Abstand zur Sensorfläche betätigt. Die Ausgangsspannung des Sensors verändert sich relativ zur Winkelposition.
Ein optimales Ergebnis wird in Kombination mit dem optional erhältlichen Magneten AS500106 Best.-Nr. 27 61 44 erzielt.
Anwendung: Drosselklappensensor, Wellenpositionserkennung, PRNDL Schalter für rauhe Umgebungen, Lenkwinkelposition, Pedalpositionen.
