VDE-Prüfgeräte

Einsatzgebiete von VDE-Prüfgeräten

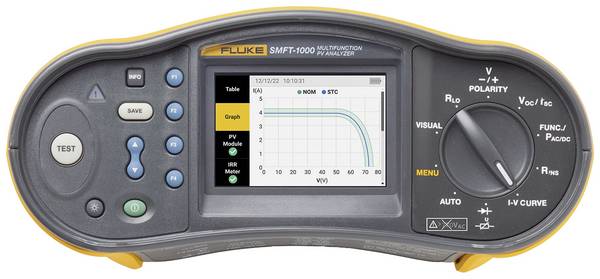

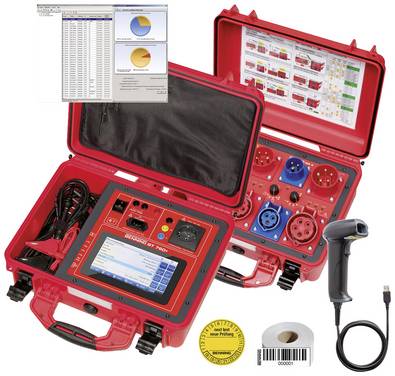

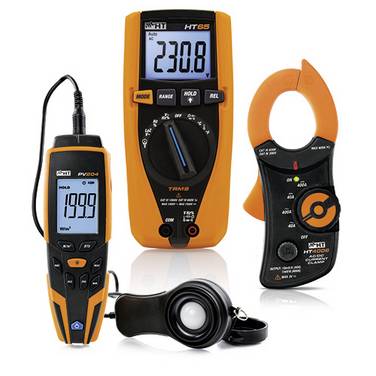

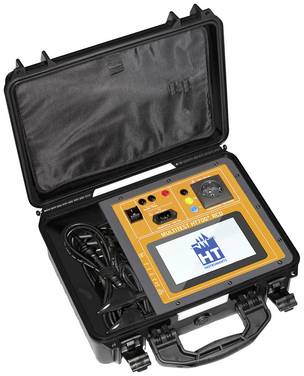

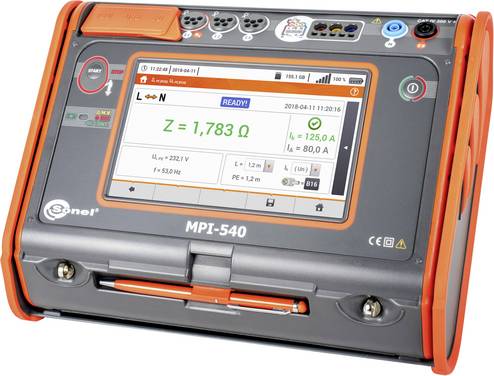

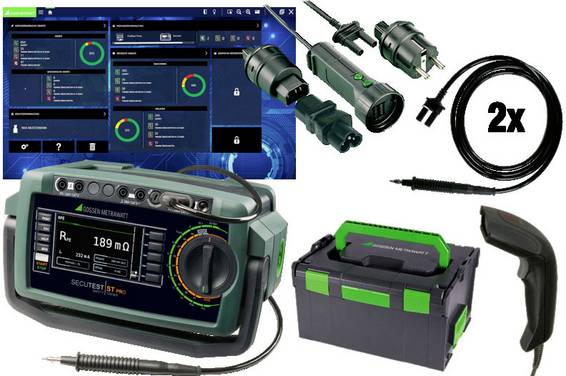

Unterschieden werden VDE-Prüfgeräte in die Kategorien Gerätetester und Installationstester. Gerätester kommen in der Regel bei ortsveränderlichen elektrischen Verbrauchern zum Einsatz, beispielsweise bei Fernsehgeräten, HiFi-Anlagen, Lautsprechern oder Mikrowellengeräten.

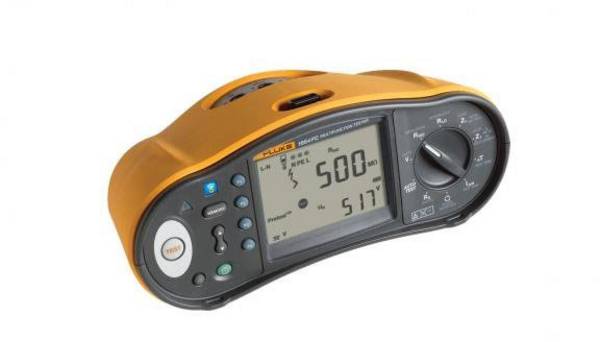

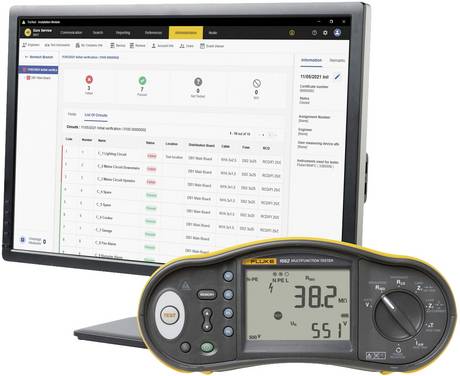

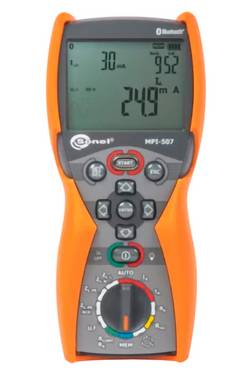

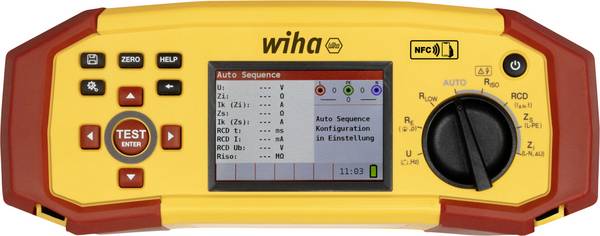

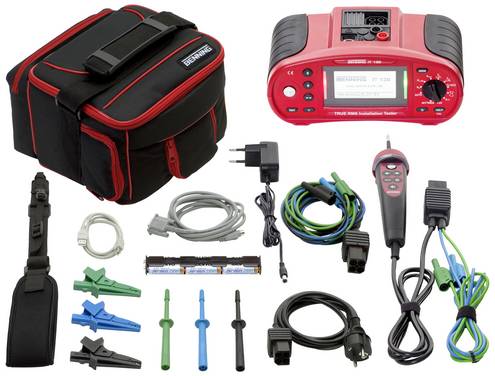

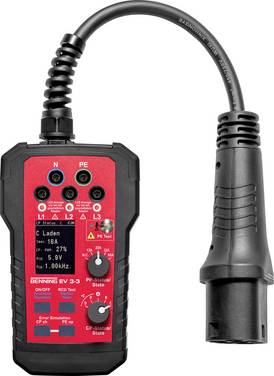

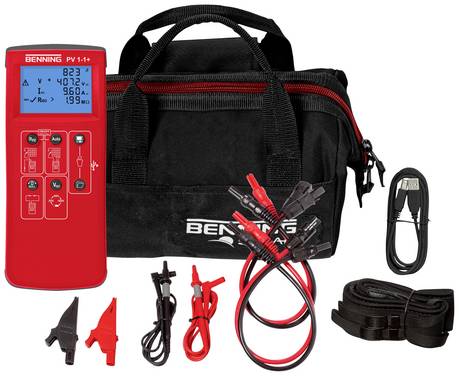

Installationstester sind dagegen für die Überprüfung stationärer elektrischer Stromkreise und Installationen gedacht. Dazu gehören zum Beispiel fest verbaute Beleuchtungen oder ortsfeste Küchengeräte wie eingebaute Elektroherde und Kühlschränke, aber auch in Gebäuden verlegte Elektroinstallationen wie Strom- und Datenleitungen vom Verteilerkasten bis zur Steckdose.

Messen des Isolationswiderstands

Beim Isolationstest wird der Widerstand zwischen dem gemeinsamen Teilstromkreis und dem Subsystemchassis gemessen. Möglich ist auch die Prüfung zwischen einem oder mehreren elektrischen Schaltkreisen desselben Subsystems. Der Wert des gemessenen Widerstands muss den gesetzlichen Vorgaben entsprechen.

Ein solcher Isolationstest deckt oft Montageprobleme auf, zum Beispiel defekte oder falsche Komponenten, unsachgemäße Komponentenplatzierung beziehungsweise -orientierung sowie Defekte an Drähten oder Isolatoren. Diese Fehler können zu unbeabsichtigten Kurzschlüssen oder Erdungen am Chassis führen.

Messen des Schutzleiterstroms

Die Schutzleiterstrommessung darf nur nach erfolgreicher Prüfung des Isolationswiderstandes erfolgen. Dabei wird gemessen, ob bei eingeschaltetem Verbraucher ein Strom durch dessen Schutzleiter fließt. Normalerweise sollte gar kein Strom fließen, in der Regel fließt allerdings ein kleiner, ungefährlicher Kriechstrom durch den Schutzleiter.

Messen des Schutzleiterwiderstands

Der Schutzleiter ist die wichtigste Sicherheitskomponente in mit Netzstrom betriebenen Geräten mit Metallgehäuse. Das Messen des Schutzleiterwiderstand ist in der Normenreihe DIN VDE 0701-0702 definiert und findet üblicherweise an ortveränderlichen elektrischen Geräten statt. Dazu gehören typische Haushaltsgeräte wie Fernseher oder Mikrowellengeräte.

Alle berührbaren elektrisch leitfähigen Teile müssen laut DIN VDE am Schutzleiter angeschlossen sein. Die Prüfung soll nachweisen, dass der Schutzleiter nicht unterbrochen ist und einen so geringen Widerstand aufweist, dass eine Berührung gefahrlos möglich ist.

Messen des Schutzleiterstroms

Auch die Prüfung des Schutzleiterstroms zählt zum Funktionsumfang eines Gerätetesters nach DIN VDE. Diese darf nur nach erfolgreichem Check des Isolationswiderstandes durchgeführt werden. Hierbei wird gemessen, ob bei Betrieb des elektrischen Verbrauchers ein Strom durch dessen Schutzleiter fließt. Bei normaler Funktion sollte kein Strom fließen, praktisch fließt meistens allerdings ein kleiner Kriechstrom.

Ob dieser unter den gesetzlichen Maximalwerten liegt, lässt sich mit einem Prüfgerät nach VDE-Norm testen. Alternativ ist auch der Ersatzableitstrom für Messungen geeignet. Der Messaufbau ist gleich, findet aber bei abgeschaltetem Verbraucher statt. Stattdessen wird vom Prüfgerät eine Spannung an Außen- und Neutralleiter angelegt und der Schutzleiter geprüft.

Bei einem kleineren Prüfgerät ohne Schutzleiter wird alternativ der Berührungsstrom gemessen. Hier wird getestet, ob metallische Außenteile des Endgeräts von Strom durchflossen werden.
