Benning EV 3-3 Wallboxtester kaufen

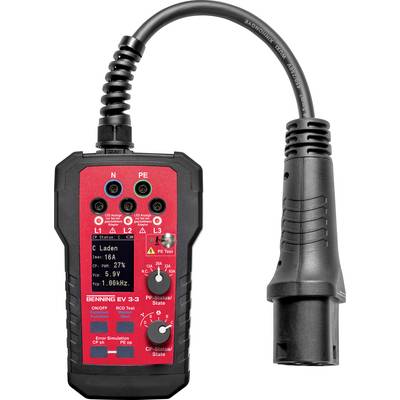

Ein elektrischer Tester mit rotem Gehäuse und schwarzem Kabel. Er hat verschiedene Anschlüsse und Anzeigeleuchten für Prüfzwecke.

Sofort-Lieferung Do., 3. Sept.

60 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 607,50 / Stück)

€ 607,50

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 29,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Wallboxtester sowie Prüfadapter

Simulation Fahrzeugstatus: ja, Simulation Leiterquerschnitt: ja, Simulation Fehlerstrom: ja, Statusanzeige Ladevorgang: ja, Test PE-Verbindung: ja, Messung Widerstände Ladesteckvorrichtung: ja, Signalausgang: ja, Anschluss Typ 1: nein, Anschluss Typ 1 CCS: nein, Anschluss Typ 2: ja, Anschluss Typ 2 CCS: nein, Anschluss Typ 3: nein, Anschluss GB: nein, Anschluss CHAdeMO: nein, Handgerät, 265 mm

Technische Daten

Eingangsspannung: 1-phasig: Bis 300 V, 3-phasig: Bis 510 V
Maximaler Prüfstrom: 10 A
Schutzklasse II (doppelte Isolierung)
Verschmutzungsgrad: 2
Normkonform gemäß: IEC / DIN 61010-1 (VDE 0411-1), IEC / DIN 61010-2-30 (VDE 0411-2-030)
Überspannungsgrad: CAT II 300 V gegen Erde

Produkt-Art: Wallboxtester

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT II 300 V

Abm.: (B x H x T) 65.0000 x 47.0000 x 47.0000 mm

: IP40

DIN-Norm: DIN VDE 0100

Breite: 65.0000 mm

Höhe: 47.0000 mm

Typ: EV 3-3

Besonderheiten: RCD/FI Test

Tiefe: 47.0000 mm

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412966 Benning EV 3-3 Wallboxtester

Beschreibung

Der BENNING EV 3-3 kann alleinstehend zur Funktionsprüfung und Fehlersuche von E-Ladestationen genutzt werden. In Verbindung mit einem geeigneten Installationsprüfgerät, kann zudem auch die Wirksamkeit der Schutzmaßnahmen normkonform nachgewiesen werden. Der Wallboxtester und Messadapter BENNING EV 3-3 ermöglicht die einfache und schnelle Funktionsprüfung, sowie Fehlersuche an Wallboxen. Zusammen mit dem IT 200 / IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6).

Empfohlenes Installationsprüfgerät
BENNING IT 200
Auto Sequence® Installationstester für die rationelle Prüfung und Dokumentation elektrischer Anlagen und EV-Ladestationen (Wallboxen) der Ladebetriebsart 3.

Ausführung

Simulation des Fahrzeugstatus A, B, C, D
Analyse des CP- und PP-Signals (Fahrzeugstatus, Signalspannung, Frequenz, Tastverhältnis)
PE-Test (Warnung vor anliegender Phasenspannung am Schutzleiter)
Auslösung der 30 mA AC und 6 mA DC Fehlerstromschutzeinrichtungen mit Zeitmessung
Drehfeldmessung
Spannungsmessung
Simulation der Fehler CP kurzgeschlossen und PE unterbrochen
