Name: Aim TTi LDH400P Elektronische Last 500 V/DC 16 A 400 W
Brand: Aim TTi
SKU: 1926921
Availability: BackOrder

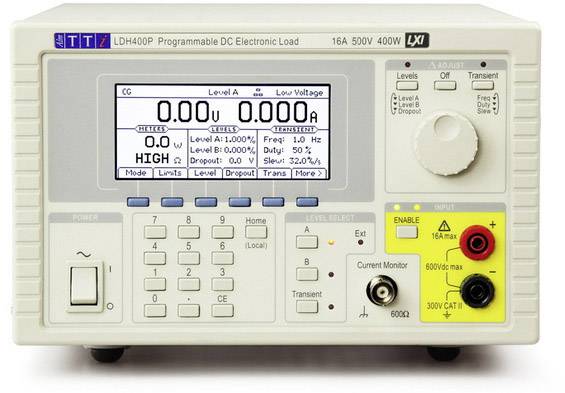

Leistungsaufnahmegerät mit digitalem Display zeigt '0.00V' und '0.000A'. Regler und Anschlüsse für verschiedene Stromstärken und Spannungen.

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 2.012,50 / Stück)

€ 2.012,50

zzgl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Typ: LDH400P

Eingangsspannung: 500 V/DC

Produkt-Art: Elektronische Last

Last-Eingangsstrom (max.): 16 A

Dauer-Anschlussleistung (max.): 400 W

Abm.: (B x H) 212 mm x 130 mm

Last-Eingangsspannung (max.): 500 V/DC

Gewicht: 5.7 kg

: Werksstandard (ohne Zertifikat)

Dauer-Anschlussleistung (min.): 400 W

Eingänge: 16 A

Last-Eingangsspannung (min.): 0 V/DC

Last-Eingangsstrom (min.): 0 A

Lastanschluss: Schraubklemmen (hinten)
Schraubklemmen (vorne)

Breite: 212 mm

Höhe: 130 mm

Dokumente & Downloads

Datenblatt

Datenblatt 1926921 Aim TTi LDH400P Elektronische Last 500 V/DC 16 A 400 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1926921 Aim TTi LDH400P Elektronische Last 500 V/DC 16 A 400 W

Beschreibung

Der LD400 ist eine preiswerte elektronische Last, die für die Prüfung und Charakterisierung einer Vielzahl von Gleichstromquellen geeignet ist.
Es kann verwendet werden, um das Verhalten vieler verschiedener Arten von Stromquellen wie Batterien und Solarzellen sowie elektronischen Stromversorgungseinheiten zu untersuchen.
Sein breiter Spannungs-/Strombereich, mehrere Betriebsarten und ein eingebauter Testgenerator geben ihm die Vielseitigkeit für Testlösungen vom Designlabor bis hin zum Bauteil-Testbereich.

Ausführung

Niedrige minimale Eingangsspannung
Der LD400 kann bei Spannungen unter 500 mV für Ströme bis 10 Ampere betrieben werden. Bei höheren Strömen erhöht der feste Mindestwiderstand (typischerweise besser als 25mW) allmählich die minimale Betriebsspannung, aber er bleibt unter 1 Volt bis zu 40 Ampere und unter 2 Volt bis zu 80 Ampere.
Diese niedrige Betriebsspannung ermöglicht es, für viele Niederspannungsanwendungen verwendet zu werden, für die andere elektronische Lasten ungeeignet sind.
600 Watt Spitzenleistung
Der LD400 kann bis zu 1 Minute mit einer Leistung von max. 600 Watt betrieben werden
Kurzfristige Belastungen können für viele Testanwendungen ausreichend sein und erweitern die Verwendbarkeit des LD400 erheblich. Die Dauerleistung beträgt 400 W.
Mehrere Betriebsarten
Konstantstrom-Modus
Der Konstantstrom-Modus wird für die Lastprüfung von normalen Stromversorgungen und für die Konstantstromentladung von Batterien verwendet. Dieser Modus ermöglicht eine schnelle Messung der Stromquellenregelung (V / I-Kennlinien).
Konstanter Leistungs-Modus
Der konstante Leistungsmodus simuliert eine Last, deren Leistungsaufnahme unabhängig von der angelegten Spannung ist. Dies gilt für viele Arten von Geräten, die Schaltnetzteile enthalten. Dieser Modus eignet sich besonders zum Testen von Stromquellen von tragbaren Geräten wie Lithium-Ionen-Batterien.
Konstantspannungs-Modus
Der Konstantspannungsmodus wird für die Lastprüfung von Konstantstromversorgungen verwendet. Das Gerät arbeitet als Hochleistungs-Shunt-Regler.
Konstanter Widerstands-Modus
Der konstante Widerstandsmodus simuliert eine Standard-Widerstandslast durch Bereitstellen eines Stromablaufs, der proportional zur Spannung ist. Die Einstellungen werden in Ohm oder Milli-Ohm angezeigt.
Im Gegensatz zu festen Widerständen oder Rheostaten bietet die Last einen präzise steuerbaren Widerstand mit hoher Verlustleistung und hoher Temperaturstabilität über einen weiten Frequenzbereich.
Konstanter Leitwert-Modus
Der Konstante Leitwert-Modus ist ebenfalls enthalten.
Neben den Einstellungen in Ampere pro Volt bietet dieser Modus eine bessere Auflösung bei der Einstellung von sehr niedrigen äquivalenten Widerstandswerten.
Vollautomatischer Testgenerator mit variabler Frequenz
Das Umschalten zwischen den beiden voreingestellten Pegeln kann bei jeder Frequenz zwischen 0,01 Hz und 10 kHz erfolgen. Der Testgenerator kann in allen Betriebsarten verwendet werden.
Die Änderungsrate zwischen den Ebenen (Slew Rate) ist über einen weiten Bereich steuerbar.
