Name: Beckhoff EL3102, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Spannung, ±10 V, 16 Bit, differentiell
Brand: Beckhoff
SKU: 921130725
Availability: InStock

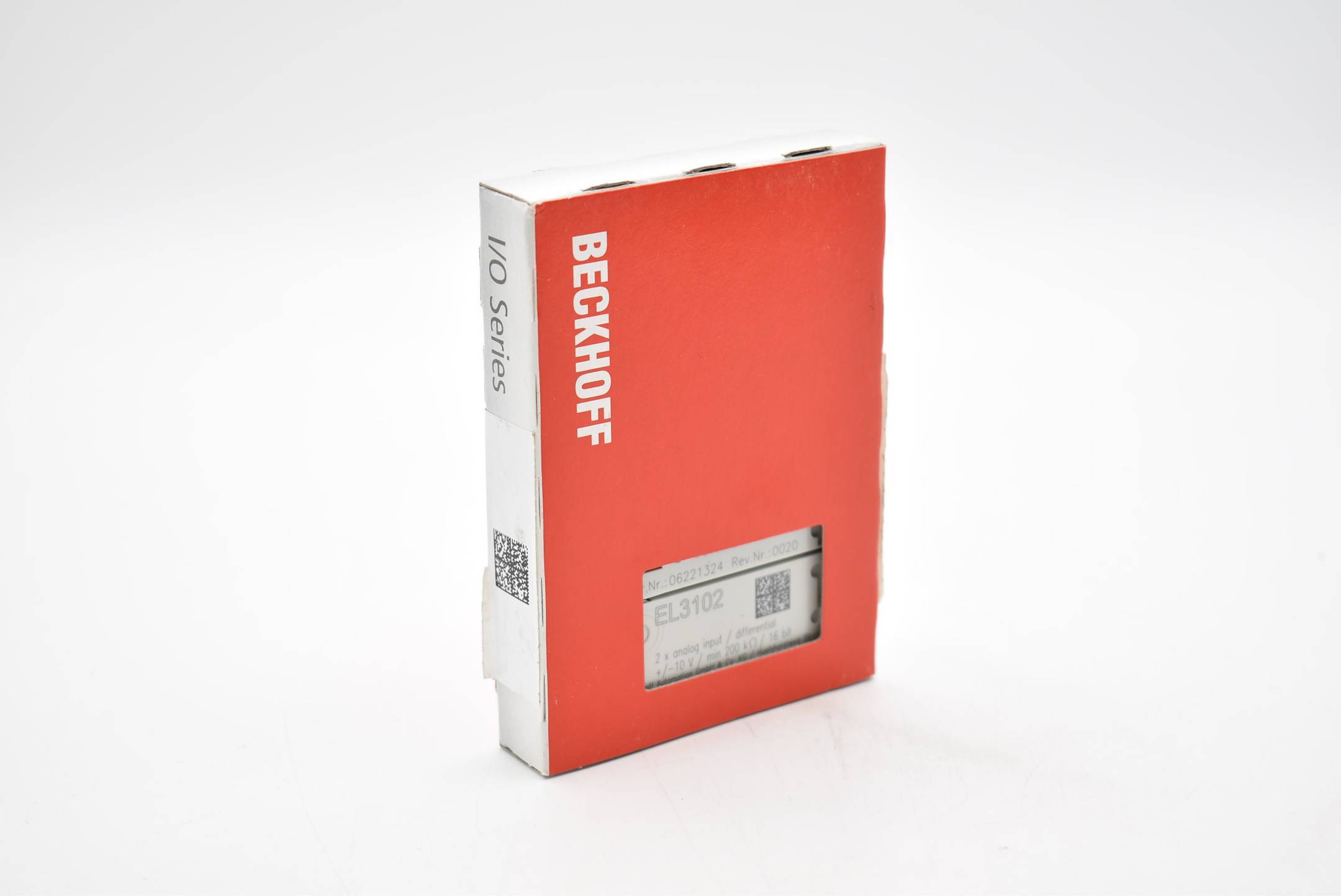

Beckhoff EL3102, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Spannung, ±10 V, 16 Bit, differentiell-0

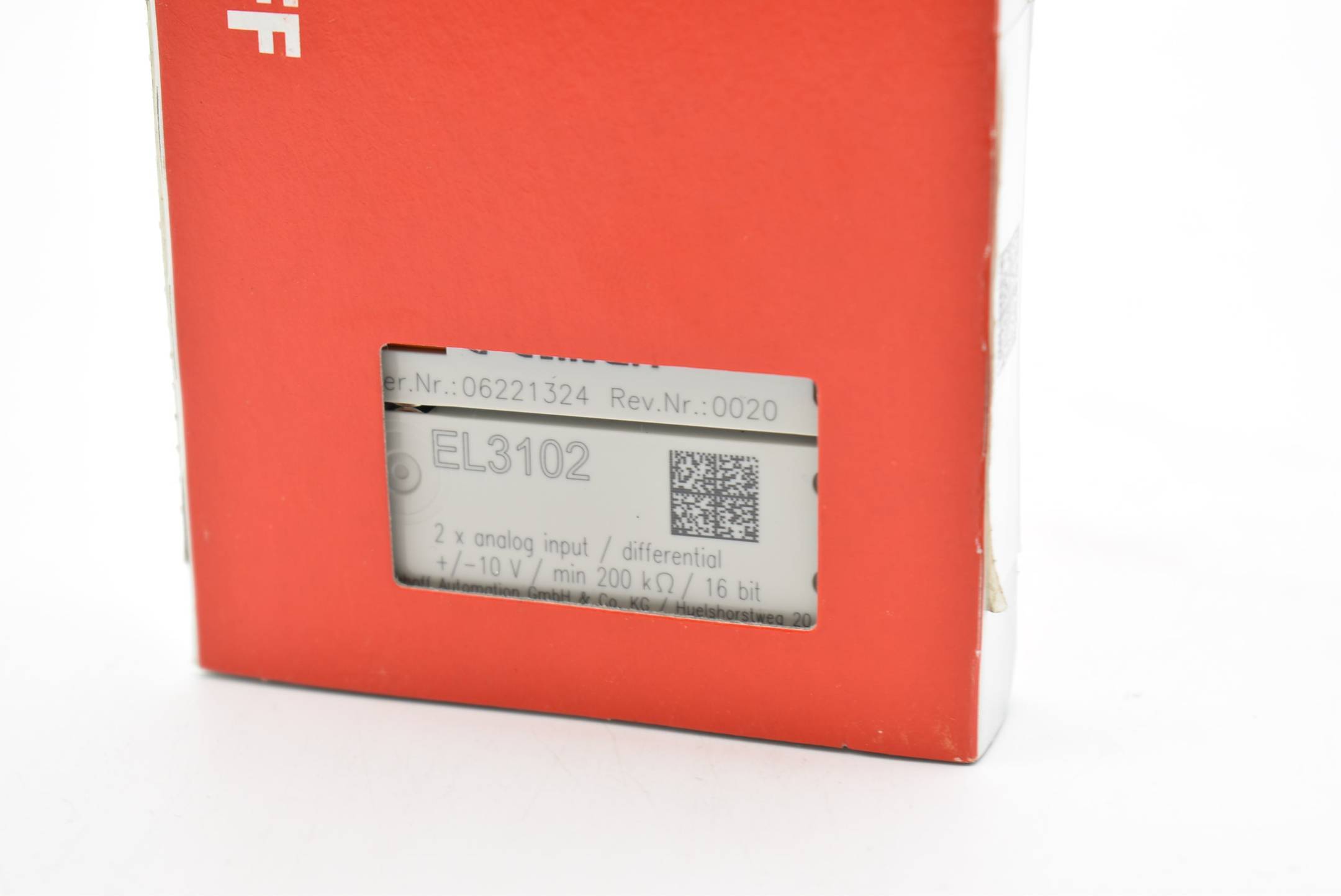

Beckhoff EL3102, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Spannung, ±10 V, 16 Bit, differentiell-1

1/2

Sofort-Lieferung Mo., 12. Okt.

7 Stück

Verkauf und Versand:

automation-base.com (AT) Widerruf

Anzahl

Stück

Gesamt

€ 133,20

steuerfreie IGL

€ 17,00

Nur noch 7 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL3102
Anzahl Eingänge: 2 (differentiell)
Spannungsversorgung: über den E-Bus
Signalspannung: -10…+10 V
Oversampling-Faktor: –
Eingangssignal Bandbreite: –
Distributed Clocks: ja
Genauigkeit Distributed Clocks: << 1 µs
Innenwiderstand: > 200 kΩ
Grenzfrequenz Eingangsfilter: 5 kHz
Gleichtaktspannung UCM: max. 35 V (bezogen auf internes GND)
Wandlungszeit: ~ 60 µs (Fast Mode ~ 40 µs)
Auflösung: 16 Bit (inkl. Vorzeichen)
Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
Potenzialtrennung: 500 V (E-Bus/Signalspannung)
Stromaufnahme E-Bus: typ. 170 mA
Stromaufnahme Powerkontakte: –
Breite im Prozessabbild: Inputs: 8 Byte
Besondere Eigenschaften: Standard- und Kompakt-Prozessabbild, Messwertdarstellung umschaltbar, FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
Gewicht: ca. 60 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
Schutzart/Einbaulage: IP20/beliebig
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Typ: EL3102

Anzahl analoge Eingänge max.: 2

Herst.-Teilenr.: EL3102

Anschluss: Klemme

Polzahl: 2

Schnittstellen: EtherCAT

Messbereich: ±10V V

UKCA: Ja

Beschreibung

Die analoge Eingangsklemme EL3102 verarbeitet Signale im Bereich von -10 bis +10 V. Die Spannung wird mit einer Auflösung von 16 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangskanäle der EtherCAT-Klemme sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt.
