Name: Beckhoff EL3112, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Strom, 0…20 mA, 16 Bit, differentiell
Brand: Beckhoff
SKU: 927360604
Availability: BackOrder

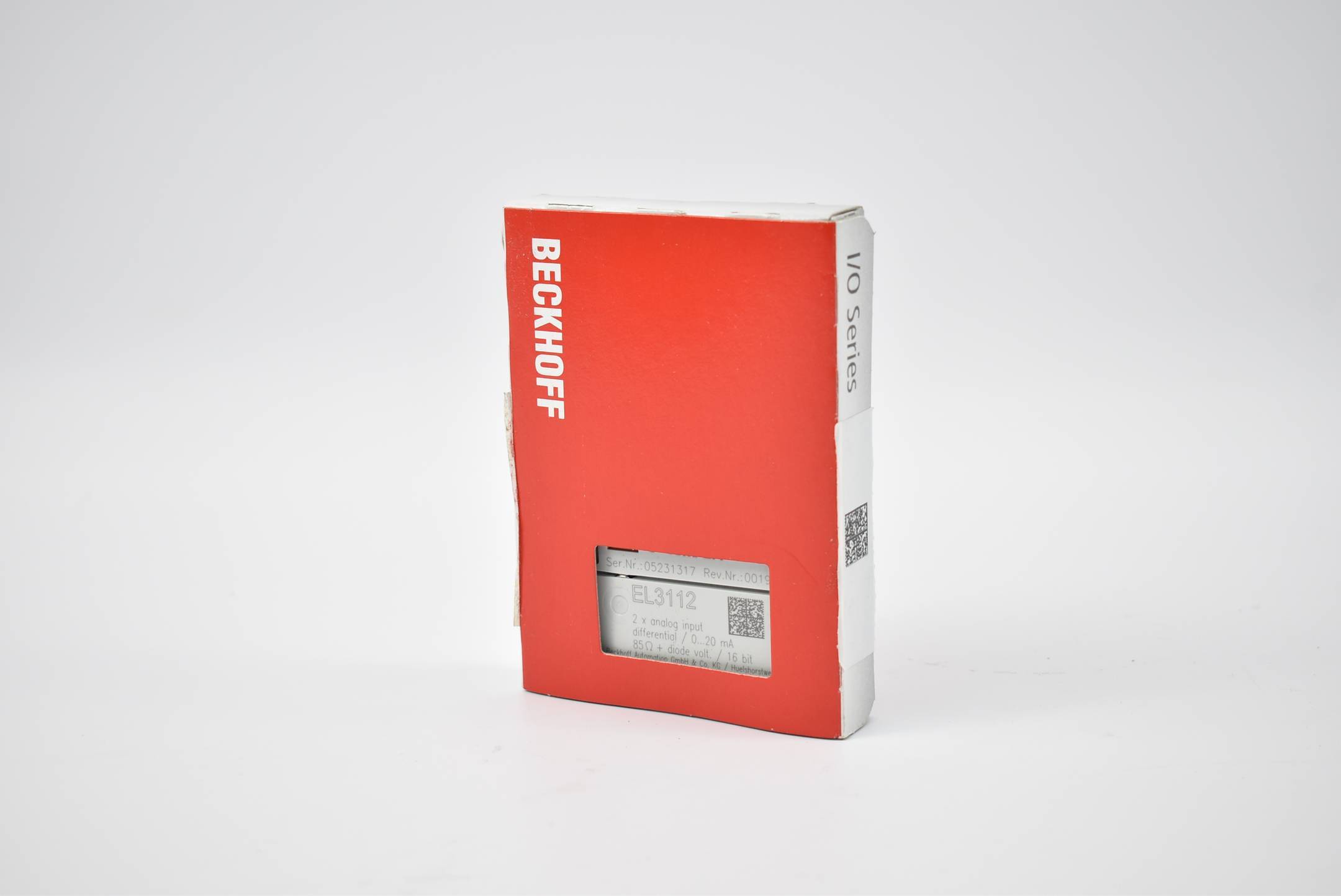

Beckhoff EL3112, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Strom, 0…20 mA, 16 Bit, differentiell-0

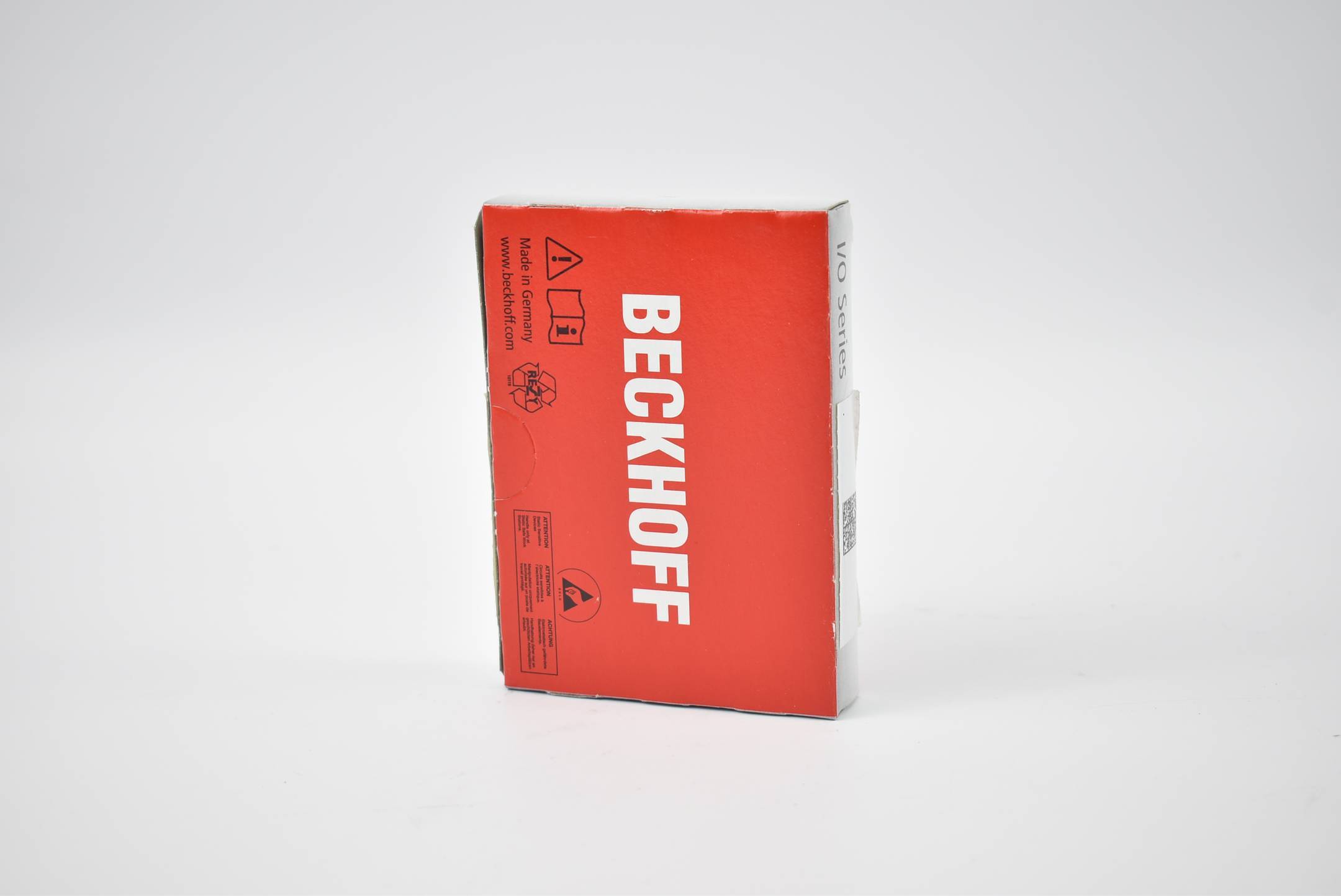

Beckhoff EL3112, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Strom, 0…20 mA, 16 Bit, differentiell-1

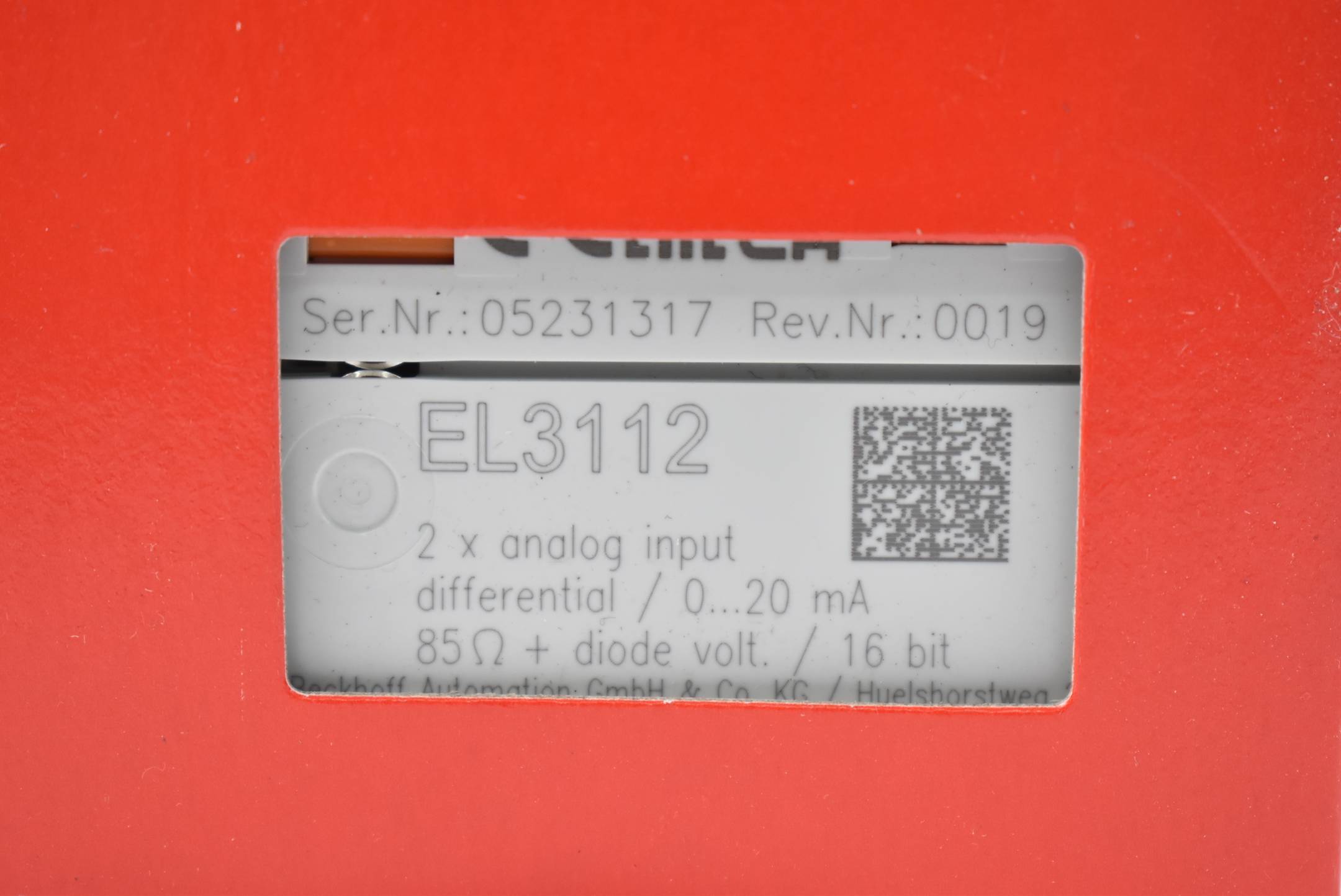

Beckhoff EL3112, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Strom, 0…20 mA, 16 Bit, differentiell-2

1/3

Lieferung Mi., 2. Dez.

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 243,24

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL3112
Anzahl Eingänge: 2 (differentiell)
Spannungsversorgung: über den E-Bus
Signalstrom: 0…20 mA
Oversampling-Faktor: –
Eingangssignal Bandbreite: siehe Eingangsfilter
Distributed Clocks: ja
Genauigkeit Distributed Clocks: << 1 µs
Innenwiderstand: typ. 85 Ω + Diodenspannung
Grenzfrequenz Eingangsfilter: 5 kHz
Gleichtaktspannung UCM: max. 10 V
Wandlungszeit: ~ 50 µs (Fast Mode ~ 35 µs)
Auflösung: 16 Bit (inkl. Vorzeichen)
Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
Überspannungsfestigkeit: 35 V DC
Potenzialtrennung: 500 V (E-Bus/Signalspannung)
Stromaufnahme E-Bus: typ. 170 mA
Stromaufnahme Powerkontakte: –
Breite im Prozessabbild: Inputs: 8 Byte
Besondere Eigenschaften: Standard- und Kompakt-Prozessabbild, FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
Gewicht: ca. 55 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
Schutzart/Einbaulage: IP20/beliebig
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Typ: EL3112

Betriebsspannung: 24 V/DC

Höhe: 100 mm

Länge: 64 mm

Breite: 12.4 mm

Abm.: (L x B x H) 64 x 12.4 x 100 mm

Herst.-Teilenr.: EL3112

Kontroll-LEDs: Ja

Anzahl analoge Eingänge: 2

Schnittstellen: EtherCAT

UKCA: Ja

Beschreibung

Die analoge Eingangsklemme EL3112 verarbeitet Signale im Bereich von 0 bis 20 mA. Der Strom wird mit einer Auflösung von 16 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangskanäle der EtherCAT-Klemme sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Die EL3112 vereint zwei Kanäle in einem Gehäuse. Überlastung wird erkannt und der Klemmenstatus über den E-Bus zur Steuerung weitergeleitet. Die Error-LEDs signalisieren Überlastung.
