Name: Beckhoff EL6631, EtherCAT-Klemme, 2-Port-Kommunikations-Interface, PROFINET RT, Controller
Brand: Beckhoff
SKU: 902891636
Availability: InStock

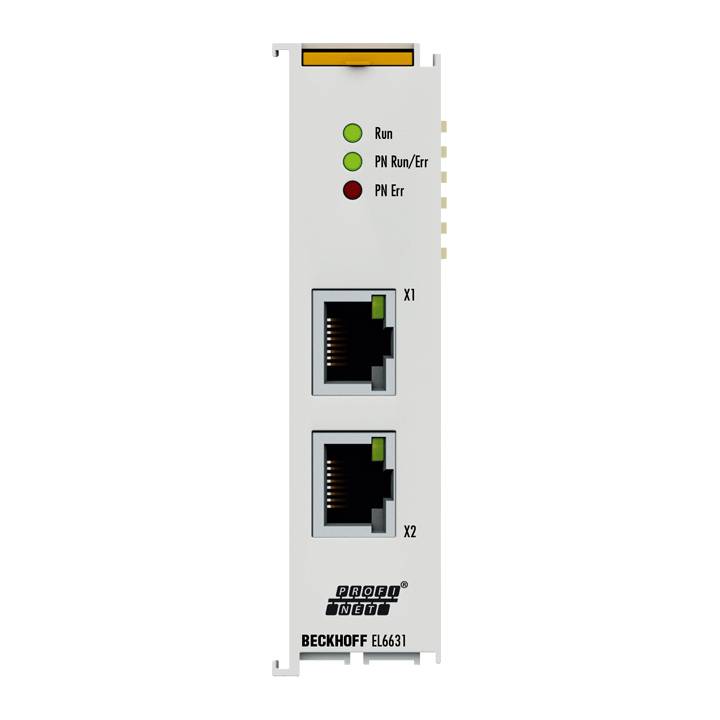

Beckhoff EL6631, EtherCAT-Klemme, 2-Port-Kommunikations-Interface, PROFINET RT, Controller-0

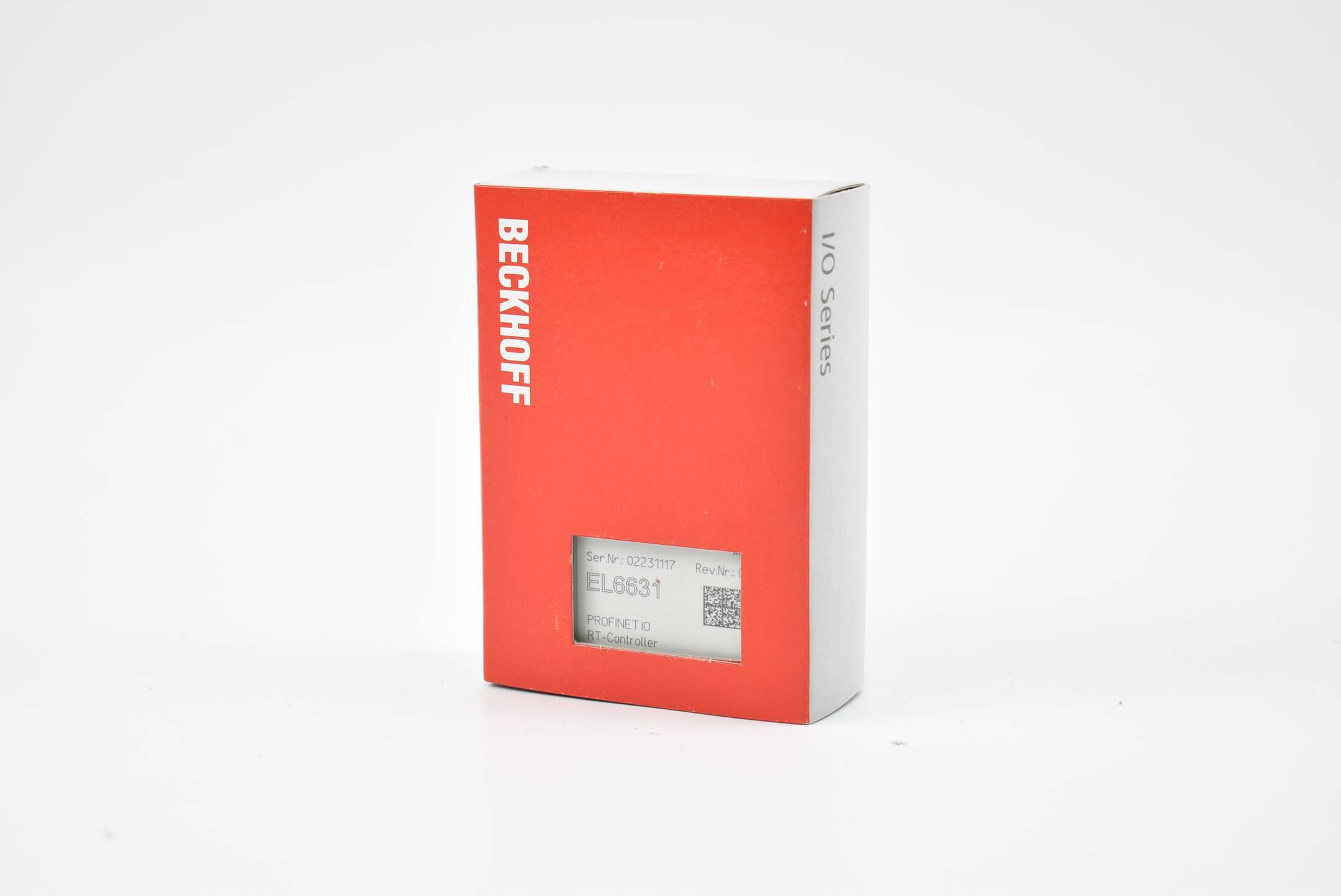

Beckhoff EL6631, EtherCAT-Klemme, 2-Port-Kommunikations-Interface, PROFINET RT, Controller-1

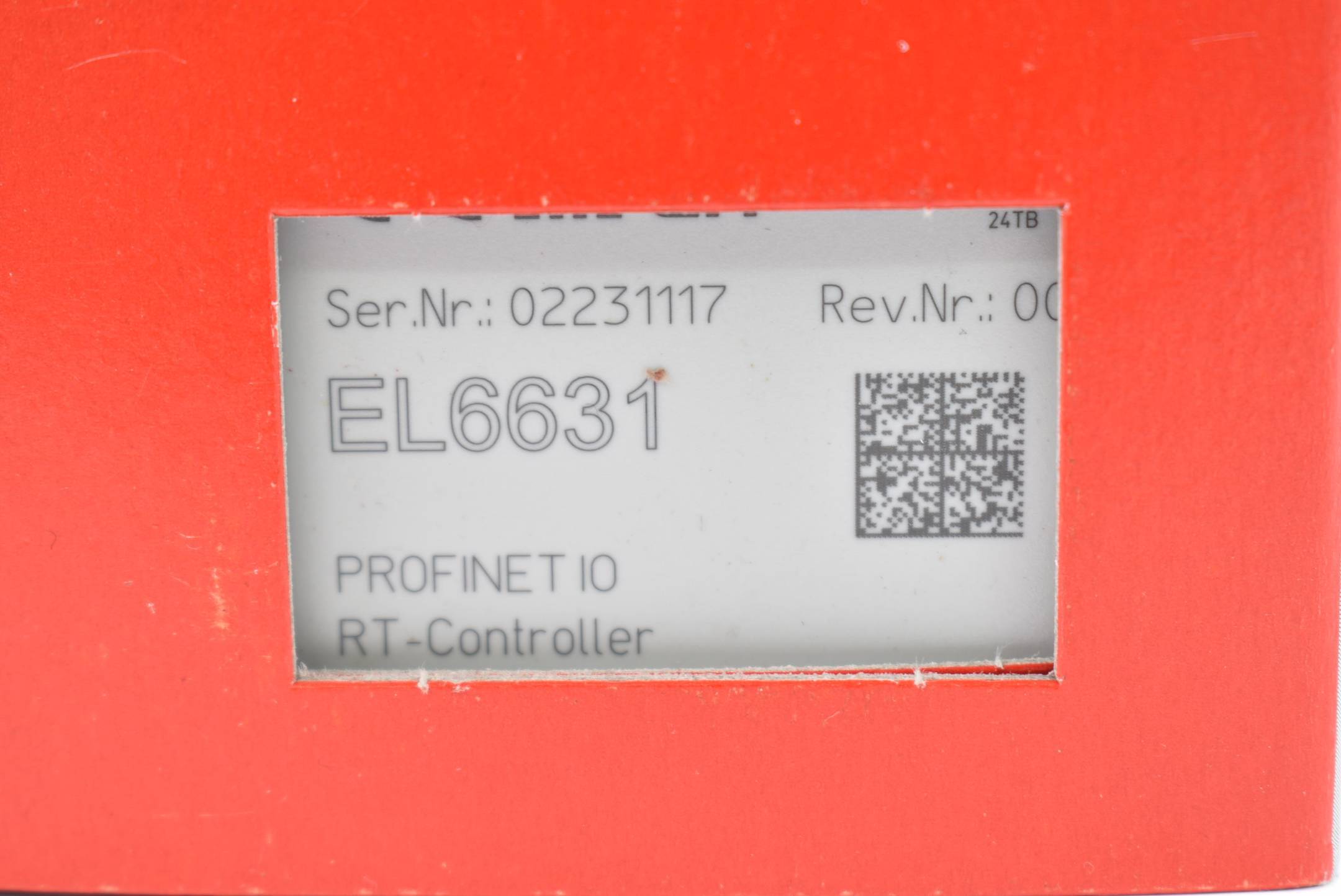

Beckhoff EL6631, EtherCAT-Klemme, 2-Port-Kommunikations-Interface, PROFINET RT, Controller-2

1/3

Verpackungsart

Single

Typ

EL6631

Hersteller

Beckhoff

Betriebstemperatur (max.)

85 °C

Inhalt

1 St.

Lieferung Fr., 16. Okt.

133 Stück

Verkauf und Versand:

Cetra IT Österreich Widerruf

versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 507,21

steuerfreie IGL

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL6631
Technik: PROFINET RT
Anzahl Kanäle: 1
Anzahl Ports: 2 (geswitcht)
Feldbus: PROFINET RT Controller
Max. Prozessdatengröße: 1 kByte In-/1 kByte Output-Daten
Ethernet-Interface: 100BASE-TX-Ethernet mit 2 x RJ45
Leitungslänge: bis 100 m Twisted-Pair
Hardwarediagnose: Status-LEDs
Spannungsversorgung: über den E-Bus
Potenzialtrennung: 500 V (E-Bus/Ethernet)
Protokoll: RT
Konfiguration: über den EtherCAT-Master
Stromaufnahme E-Bus: typ. 400 mA
Besondere Eigenschaften: LLDP, SNMP,
Konformitätsklasse B,
max. 15 RT-Teilnehmer,
min. 1-ms-RT-Zyklus
Gewicht: ca. 75 g
Betriebstemperatur: 0…55 °C
Lagertemperatur: -25…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/siehe Dokumentation
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Verpackungsart: Single

Typ: EL6631

Hersteller: Beckhoff

Betriebstemperatur (max.): 85 °C

Inhalt: 1 St.

Kanäle: 2

UKCA: Ja

Beschreibung

Die PROFINET-RT-Controller-(Master)-Klemme EL6631 unterstützt die komplette Real-Time-Funktionalität (RT) sowie umfangreiche Diagnosemöglichkeiten. Es werden alle Dienste nach Conformance Class B unterstützt. An der EL6631 können bis zu 15 PROFINET-RT-Devices projektiert werden.

Die PROFINET-RT-Device-(Slave)-Klemme EL6631-0010 ermöglicht den einfachen Datenaustausch zwischen EtherCAT und PROFINET RT. Sie ist ein Teilnehmer im EtherCAT-Strang, der aus bis zu 65.535 Teilnehmern bestehen kann. Die EL6631-0010 enthält einen 3-Port-Switch. Zwei Ports sind extern auf RJ45-Buchsen geführt. Damit können die I/O-Stationen als Linientopologie aufgebaut werden, wodurch der Verdrahtungsaufwand vereinfacht wird. Die maximale Entfernung zwischen zwei Teilnehmern beträgt 100 m.

Zur Netzwerkdiagnose können Protokolle wie LLDP oder SNMP genutzt werden.
