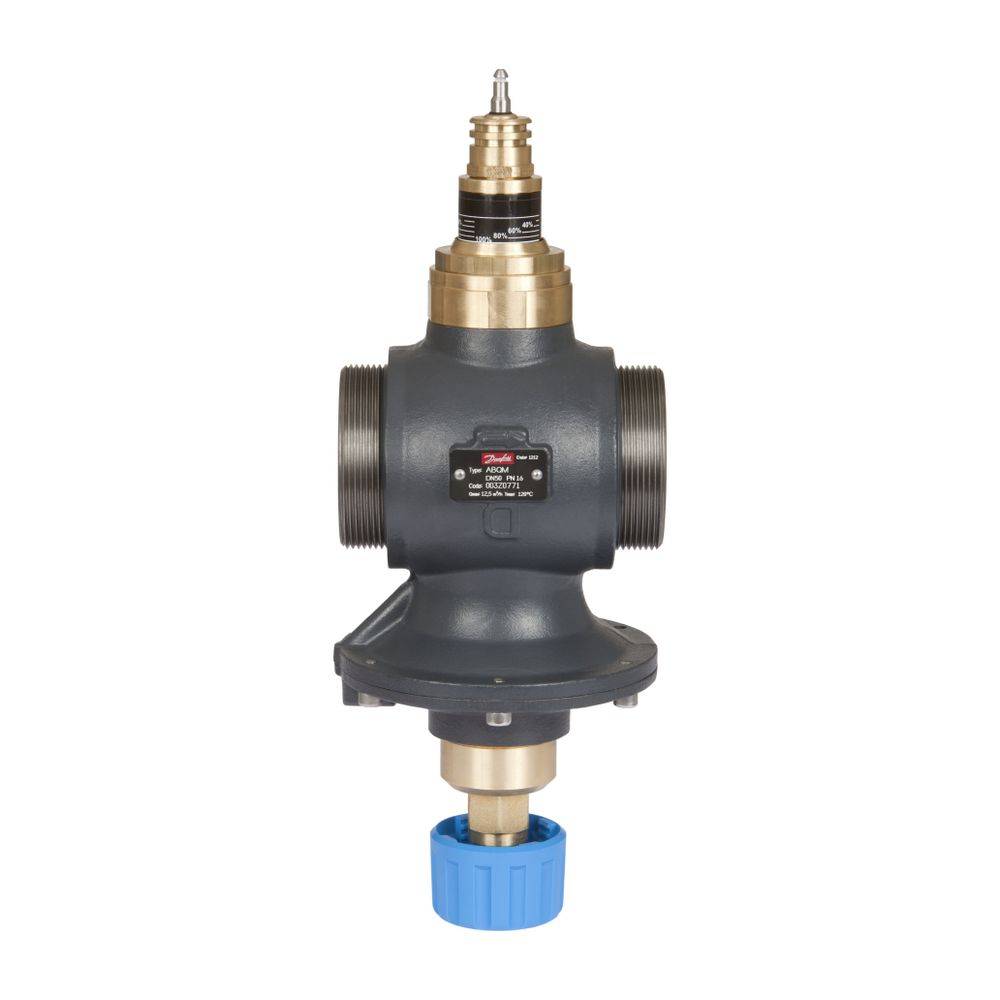

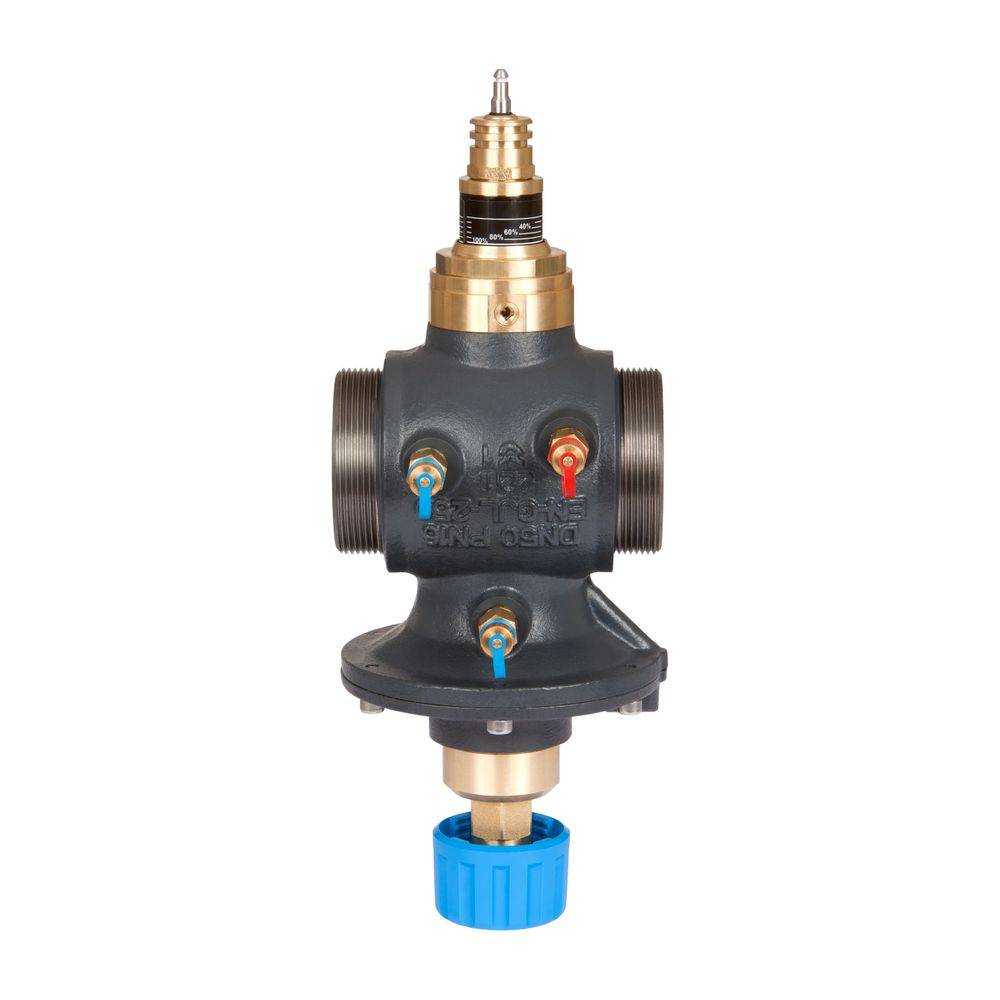

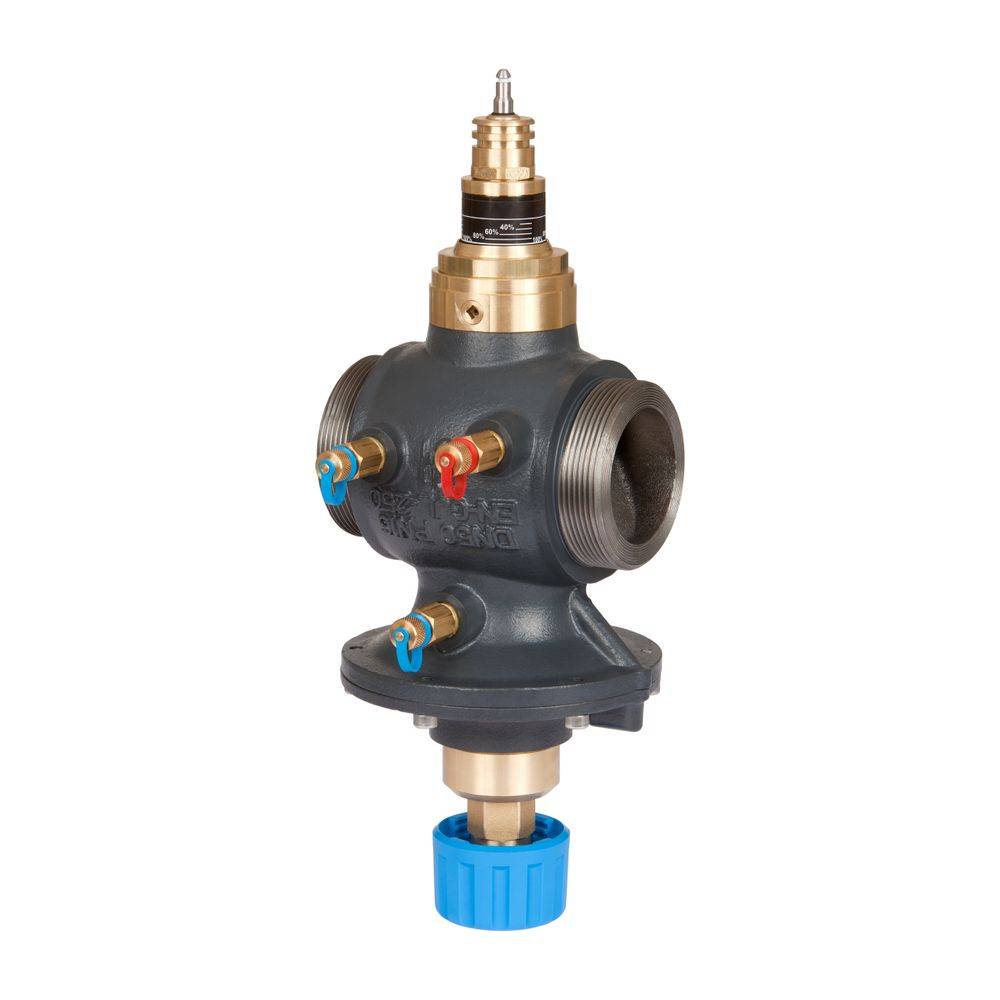

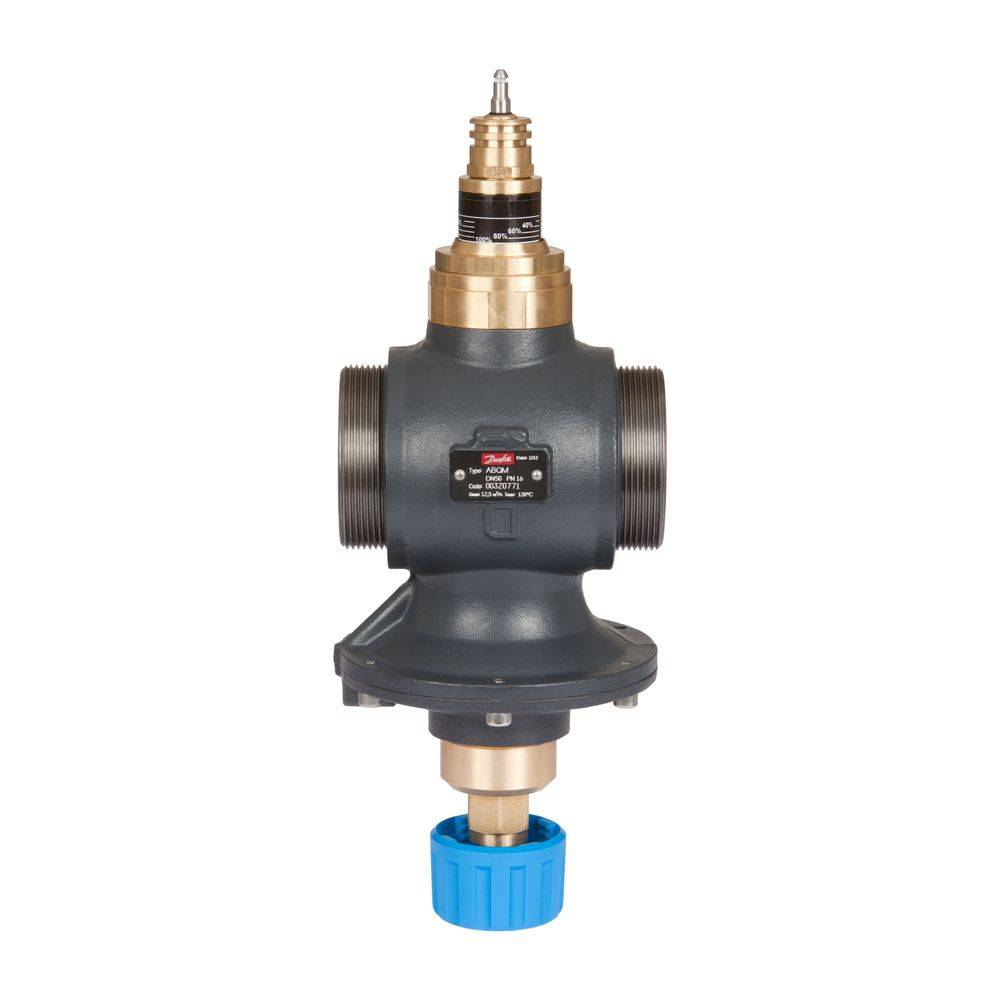

Danfoss Kombiventil AB-QM 40, für Regelung und hydra. Abgleich, DN G 2" A, Durchflussbereich 1.500-7.500l/h

Das Danfoss Kombiventil AB-QM 40 G 2" A ist ein druckunabhängiges Abgleich- und Regelventil (PICV) mit einer Nennweite von DN 40 und einem Durchflussbereich von 1500 bis 7500 l/h. Es wurde für den Einsatz in HLK-Systemen sowie Industriekälteanlagen entwickelt und kombiniert präzise Volumenstromregelung mit automatischem hydraulischem Abgleich. Das Ventil ist für Medientemperaturen von -10 bis 100 °C und einen Nenndruck von PN 16 ausgelegt und besteht aus robustem Gusseisen GG 25 (GJL-250).
Wie funktioniert das Danfoss AB-QM 40?Das AB-QM 40 verfügt über einen integrierten Differenzdruckregler, der einen konstanten Differenzdruck über dem Regelventil sicherstellt. Dies ermöglicht eine hohe Ventilautorität und eine automatische Volumenstrombegrenzung. Durch die Kombination von Regelung und automatischem hydraulischem Abgleich ist eine präzise Einstellung des Durchflusses direkt am Ventil ohne aufwändige Einregulierung möglich. Das Ventil kann sowohl im Vor- als auch im Rücklauf installiert werden und ist mit einer integrierten Absperrung ausgestattet.
Welche Vorteile bietet das Kombiventil im Betrieb?Eine präzise Volumenstromeinstellung des Danfoss AB-QM 40 stellt den richtigen Durchfluss zur richtigen Zeit sicher und minimiert die Pumpenleistung, was zu optimierten Gesamtbetriebskosten beiträgt. Das Ventil weist eine hohe Beständigkeit gegen Verkalkung und Verstopfung auf. Die Fehlersuche wird durch eine stets sichtbare Einstellungsanzeige und die Möglichkeit, den Durchfluss an den Messnippeln zu überprüfen, vereinfacht. Eine minimale Hysterese sorgt für eine stabile und präzise Temperaturregelung. Zudem ist das Ventil für die Aufnahme intelligenter Stellantriebe vorbereitet und unterstützt somit datengesteuerte und optimierte Gebäudetechnik 4.0. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.
Welche technischen Merkmale zeichnen das Ventil aus?Das Kombiventil besteht aus Gusseisen der Werkstoffgüte GG 25 (GJL-250) und ist in Membranausführung mit linearer Klappencharakteristik gefertigt. Die Arbeitslänge beträgt 110 mm, die Bauhöhe 344 mm und die Hublänge 10 mm. Es ist mit Messnippeln ausgestattet und für einen minimalen Druckunterschied von 30 kPa sowie einen maximalen Differenzdruck von 600 kPa ausgelegt. Der Nenndruck beträgt PN 16 und der Rohraußendurchmesser 48,3 mm. Der Volumenstrom ist mit Schlagdämpfer voreingestellt.
Technische Daten
Nennweite: DN 40
Anschluss: G 2 A
Durchflussbereich: 1500 - 7500 l/h
Medientemperatur: -10 bis 100 °C
Nenndruck: PN 16
Werkstoffgüte: Gusseisen GG 25 (GJL-250)
Bauhöhe: 344 mm
Arbeitslänge: 110 mm
Hublänge: 10 mm
Max. Differenzdruck: 600 kPa

Das Danfoss Kombiventil AB-QM 40 bietet eine zuverlässige Lösung für die präzise Regelung und den hydraulischen Abgleich in Heizungs-, Lüftungs- und Klimaanlagen sowie in Industriekälteanwendungen. Mit seinem breiten Durchflussbereich von 1500 bis 7500 l/h, einem Nenndruck von PN 16 und der Eignung für Medientemperaturen von -10 bis 100 °C trägt es zur Effizienz und Stabilität des Gesamtsystems bei. Die robuste Bauweise aus Gusseisen GG 25 (GJL-250) und die einfache Handhabung unterstreichen die Qualität dieses Ventils.
