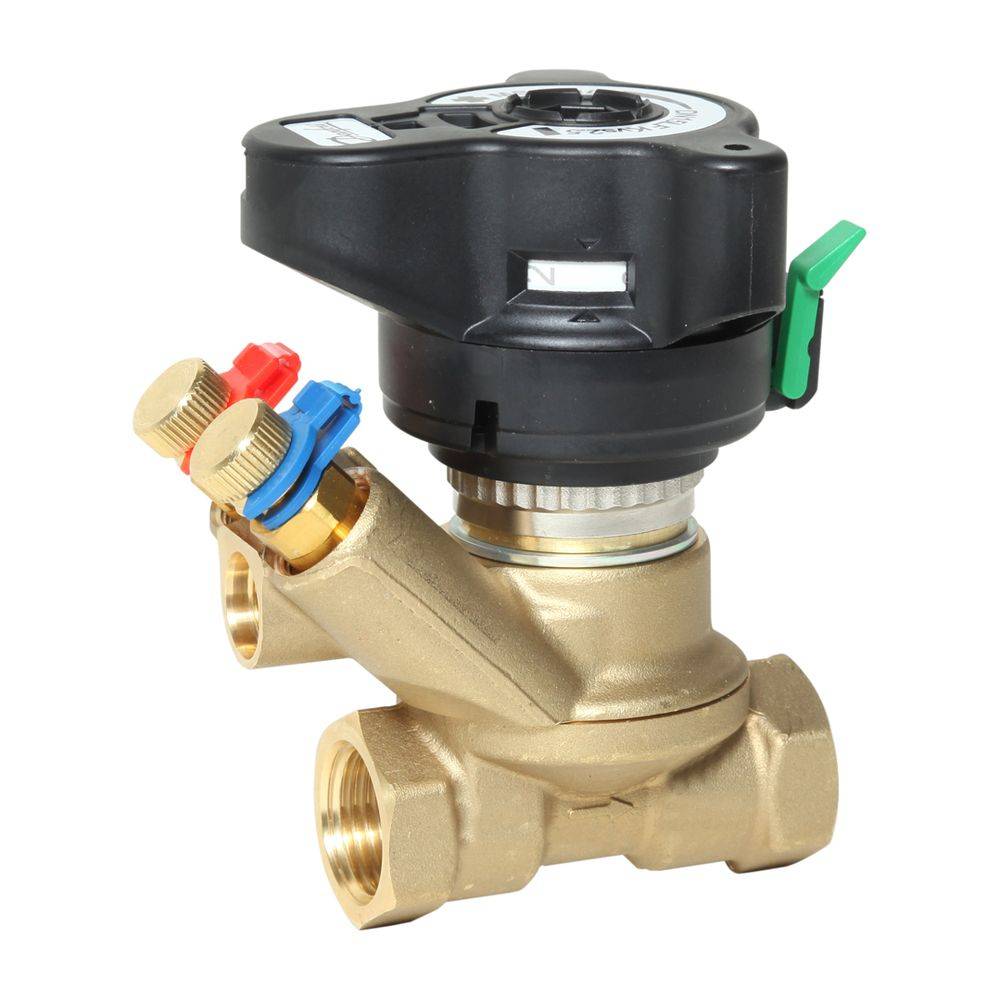

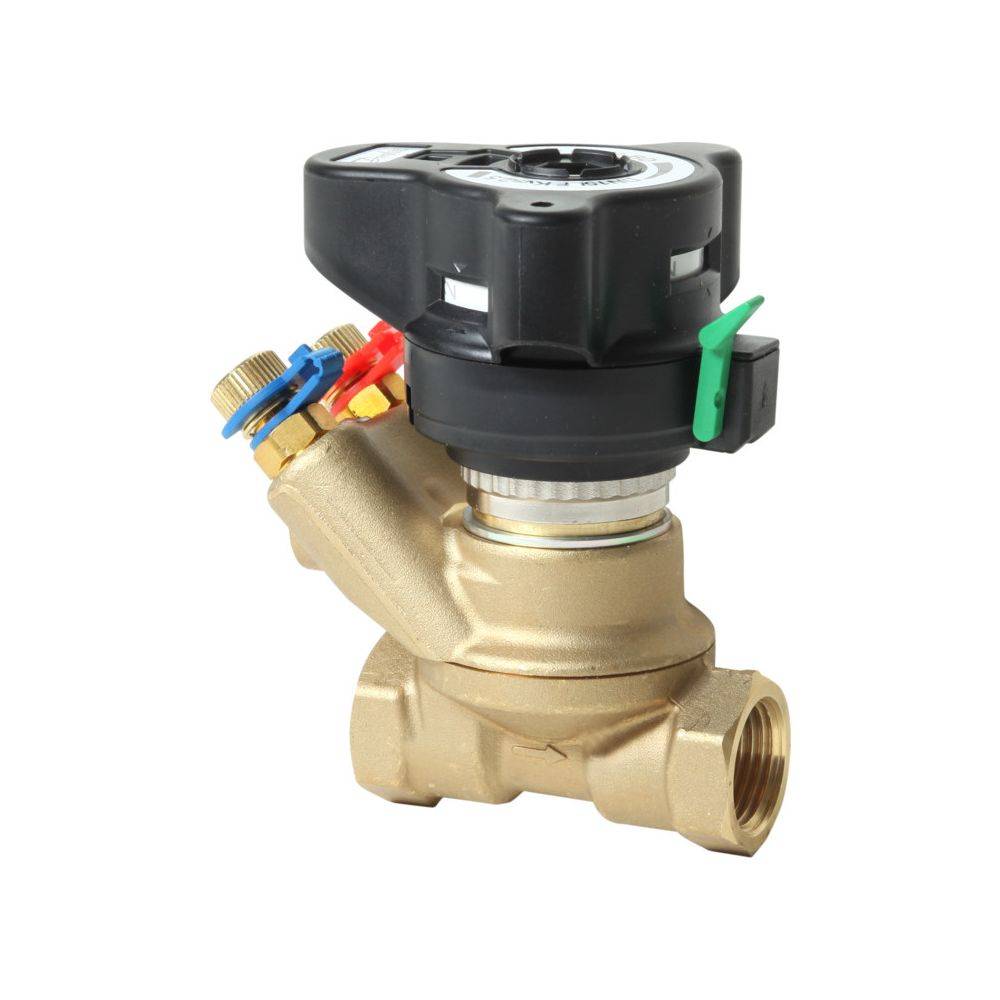

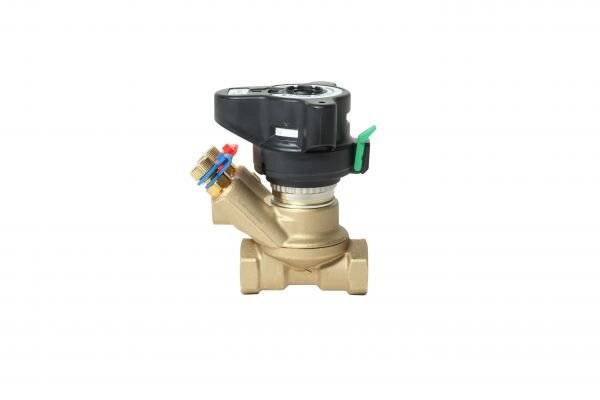

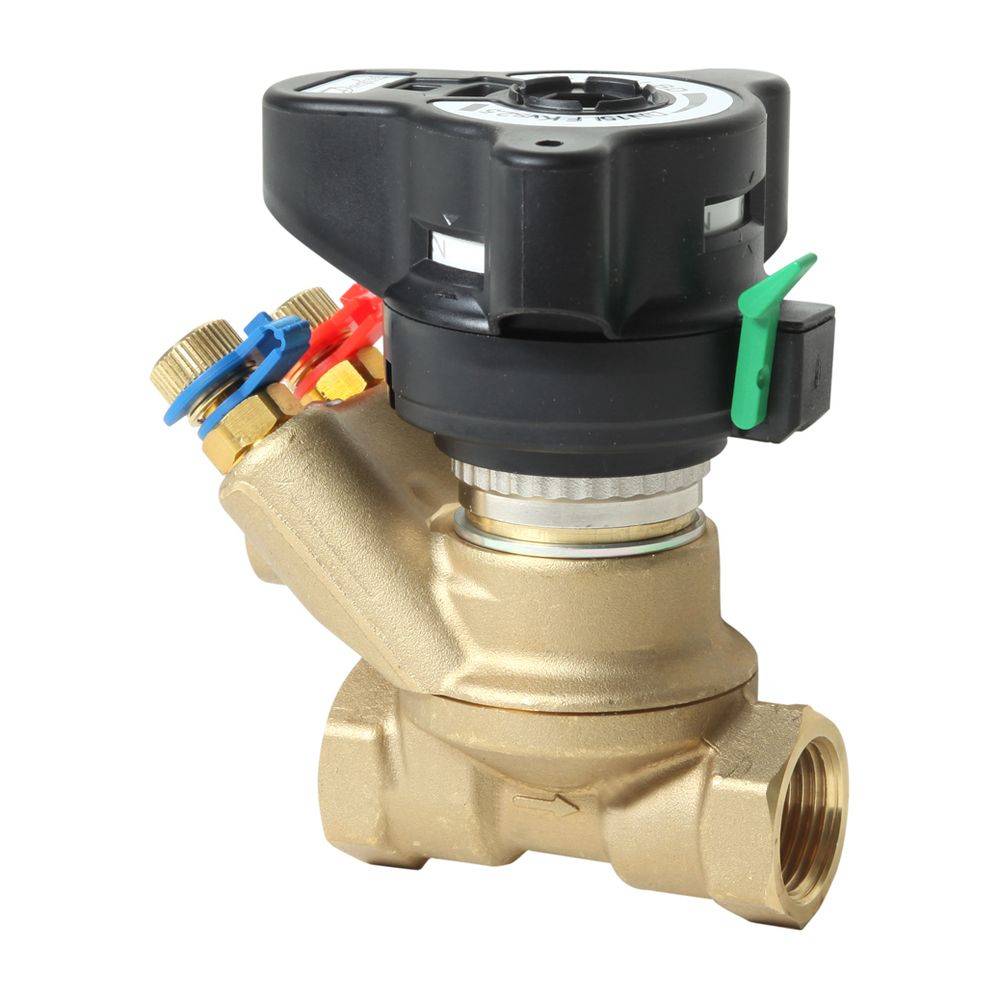

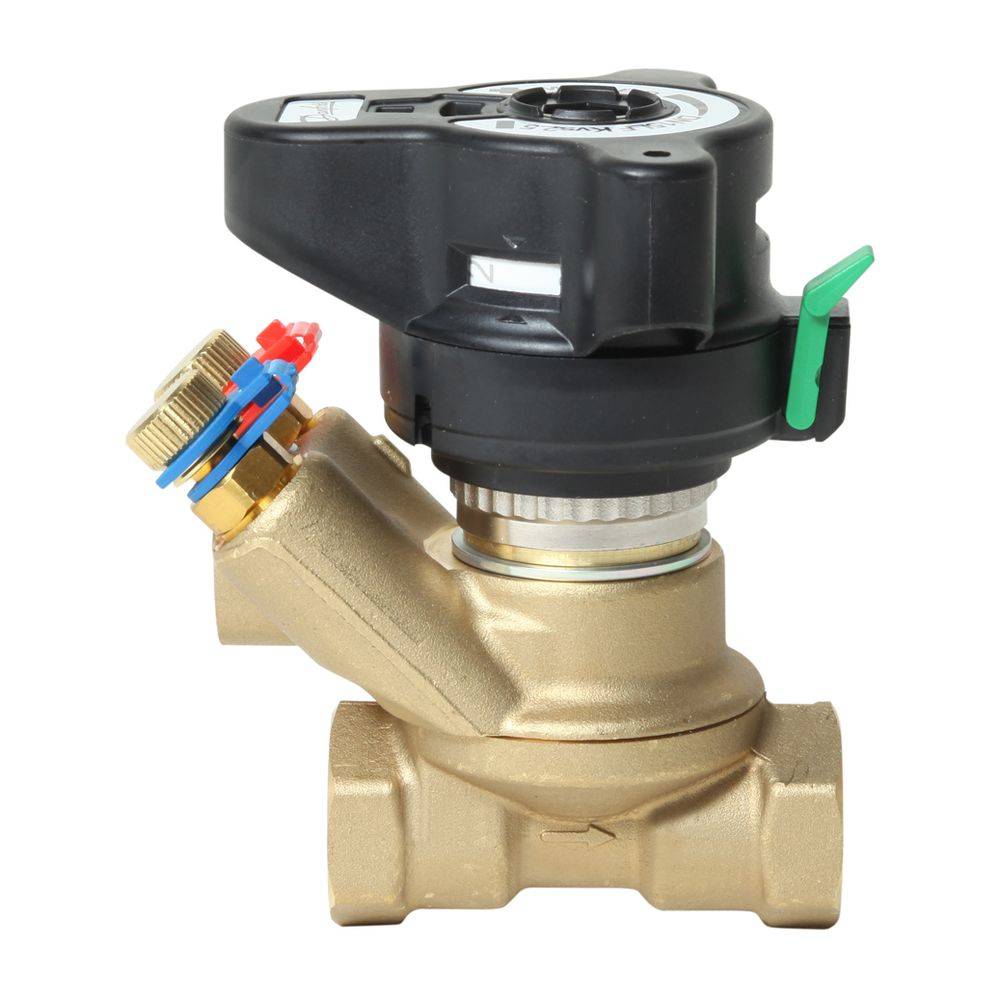

Danfoss Strangregulier- und Messventil Leno MSV-BD, DN 15, Rp 1/2"
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 44,23
zzgl. MwSt.
€ 5,50
Nur noch 9 Stück verfügbar
14 Tage Rückgaberecht inklusive
Highlights & Details
- Danfoss Strangregulier- und Messventil Leno MSV-BD. Manuelles Strangregulier- und Messventil mit präziser Feineinstellung durch nichtsteigende Spindel mit digitaler von allen Seiten ablesbarer Skala und einfacher Verriegelung. Messung und Entleerung von Vor- und Rücklauf über eine um 360 Grad. drehbare Serviceeinheit. Absperrung unabhängig von der Voreinstellung über integrierten Kugelhahn mit Positionsanzeige. Leichte Montage des Ventiles durch abnehmbares Handrad. Werkstoff: Messing Anschluss: Innengewinde Nenndruck: PN 20 Temperaturbereich: -20 C bis + 120 C Anschluß: Rp 1/2 KVS-Wert: 3.0 m3/h Fabrikat: Danfoss Typ: MSV-BD 15 Bestell-Nr.: 003Z4001
Technische Daten
- Hersteller-Artikelnummer: 003Z4001
- Hersteller-Warengruppe: Strangventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: LENO MSV-BD
- Hersteller-Serie: Manueller Abgleich
- Unterliegt EU Trinkwasserverordnung: Nein
- Anschluss 1: Innengewinde (metrisch)
- Anschluss 2: Innengewinde (metrisch)
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Werkstoff des Gehäuses: Messing
- Mit Thermometer: nein
- Geeignet für Handbedienung: ja
- Druckstufe Artikel: PN 20
- Mit Entleerungsventil: ja
- Mit verlängerten Messnippeln: nein
- Thermostatisch: nein
- Max. Druckunterschied bei 20 °C: 2,5
- Mit Messanschluss: ja
- Mit Impulsleitungsanschluss: nein
- Mit Isolierung: nein
- Geeignet für warmes Trinkwasser: nein
- KV-Wert: 0,1 - 3
- Geeignet für Leitungswasser: nein
- Geeignet für Heizungswasser: ja
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Kvs-Wert: 3
- Mit Standanzeiger: ja
- Mit Messnippel: ja
- Motorgesteuert: nein
- Mediumtemperatur (Dauerbetrieb): 120
- Nenndurchmesser: DN 15
- Betriebs-Medium
Heizungswasser
- Ausführung
Leno MSV-BD
- Betriebstemperatur
-20 bis 120 °C
- Min. Betriebstemperatur
-20 °C
- Max. Betriebstemperatur
120 °C
- Herst.-Teilenr.
003Z4001
- Material (Details)
Messing. entzinkungsbeständig (DZR)
- Abm.
(B x H x T) 138.0000 x 127.0000 x 98.0000 mm
- Anschluss
Rp 1/2" Innengewinde (metrisch)
- Betriebsdruck (max.)
20 bar
- Betriebsdruck-Bereich
20 bar (max)
- Betriebsmedium
Wasser
- Betätigungsart
manuell
- Gehäusematerial
Messing
- Max. Medien-Temperatur
120 °C
- Min. Medien-Temperatur
-20 °C
- Nennweite
DN 15
- Nennweite
15 mm
- Breite
138.0000 mm
- Tiefe
98.0000 mm
- Höhe
127.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 914189593 Danfoss Strangregulier- und Messventil Leno MSV-BD, DN 15, Rp 1/2"
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 914189593 Danfoss Strangregulier- und Messventil Leno MSV-BD, DN 15, Rp 1/2"
Beschreibung
Das Danfoss Strangregulier- und Messventil Leno MSV-BD 15 ist ein manuelles Ventil, das für den präzisen hydraulischen Abgleich und die Durchflussmessung in Heiz- und Kühlanlagen konzipiert wurde. Mit einem Anschluss von Rp 1/2" und einem Nenndurchmesser von DN 15 ermöglicht dieses Ventil eine zuverlässige Regelung und Überwachung des Mediums. Es ist speziell für Heizungswasser geeignet und bietet eine robuste Konstruktion aus entzinkungsbeständigem Messing.
Wie wird eine präzise Durchflussregelung sichergestellt?Das Danfoss Leno MSV-BD 15 Ventil verfügt über eine nichtsteigende Spindel, die eine präzise Feineinstellung des Durchflusses ermöglicht. Eine digitale, von allen Seiten ablesbare Skala unterstützt die genaue Einstellung und Verriegelung der gewünschten Position. Dies stellt einen optimalen hydraulischen Abgleich sicher und trägt zur Effizienz der Anlage bei.
Welche Mess- und Entleerungsfunktionen sind integriert?Für die Messung und Entleerung des Vor- und Rücklaufs ist das Ventil mit einer um 360 Grad drehbaren Serviceeinheit ausgestattet. Dies vereinfacht die Wartung und die Durchführung von Messungen. Ein integrierter Messanschluss und Messnippel sind ebenfalls vorhanden, um eine genaue Überwachung der Systemparameter zu ermöglichen.
Wie funktioniert die Absperrung des Ventils?Eine Absperrung des Ventils ist unabhängig von der vorgenommenen Voreinstellung möglich. Dies wird durch einen integrierten Kugelhahn mit Positionsanzeige realisiert, der eine zuverlässige und flexible Unterbrechung des Durchflusses erlaubt, ohne die hydraulische Einstellung zu verändern.
Welche Vorteile bietet das Material und die Montage?Das Gehäuse des Danfoss Strangregulier- und Messventils besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Die Montage des Ventils wird durch ein abnehmbares Handrad erleichtert, und es sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.
Technische Daten
Anschluss: Rp 1/2" Innengewinde (metrisch)
Nenndurchmesser: DN 15
Nenndruck: PN 20
Kvs-Wert: 3.0 m³/h
Temperaturbereich: -20 °C bis +120 °C
Max. Druckunterschied bei 20 °C: 2,5
Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
Geeignet für: Heizungswasser
Mit Entleerungsventil: Ja
Mit Messanschluss: Ja
Das Danfoss Strangregulier- und Messventil Leno MSV-BD 15 bietet eine zuverlässige Lösung für den hydraulischen Abgleich und die Durchflussmessung in Heiz- und Kühlanlagen. Mit seiner präzisen Feineinstellung, der digitalen Skala und der flexiblen Serviceeinheit für Messung und Entleerung unterstützt es die Effizienz und Wartungsfreundlichkeit der Systeme. Die robuste Messingkonstruktion und die unabhängige Absperrfunktion unterstreichen die hohe Qualität und Funktionalität dieses Ventils, das für Temperaturen von -20 °C bis +120 °C und einen Nenndruck von PN 20 ausgelegt ist.
Wie wird eine präzise Durchflussregelung sichergestellt?Das Danfoss Leno MSV-BD 15 Ventil verfügt über eine nichtsteigende Spindel, die eine präzise Feineinstellung des Durchflusses ermöglicht. Eine digitale, von allen Seiten ablesbare Skala unterstützt die genaue Einstellung und Verriegelung der gewünschten Position. Dies stellt einen optimalen hydraulischen Abgleich sicher und trägt zur Effizienz der Anlage bei.
Welche Mess- und Entleerungsfunktionen sind integriert?Für die Messung und Entleerung des Vor- und Rücklaufs ist das Ventil mit einer um 360 Grad drehbaren Serviceeinheit ausgestattet. Dies vereinfacht die Wartung und die Durchführung von Messungen. Ein integrierter Messanschluss und Messnippel sind ebenfalls vorhanden, um eine genaue Überwachung der Systemparameter zu ermöglichen.
Wie funktioniert die Absperrung des Ventils?Eine Absperrung des Ventils ist unabhängig von der vorgenommenen Voreinstellung möglich. Dies wird durch einen integrierten Kugelhahn mit Positionsanzeige realisiert, der eine zuverlässige und flexible Unterbrechung des Durchflusses erlaubt, ohne die hydraulische Einstellung zu verändern.
Welche Vorteile bietet das Material und die Montage?Das Gehäuse des Danfoss Strangregulier- und Messventils besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Die Montage des Ventils wird durch ein abnehmbares Handrad erleichtert, und es sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.
Technische Daten
Anschluss: Rp 1/2" Innengewinde (metrisch)
Nenndurchmesser: DN 15
Nenndruck: PN 20
Kvs-Wert: 3.0 m³/h
Temperaturbereich: -20 °C bis +120 °C
Max. Druckunterschied bei 20 °C: 2,5
Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
Geeignet für: Heizungswasser
Mit Entleerungsventil: Ja
Mit Messanschluss: Ja
Das Danfoss Strangregulier- und Messventil Leno MSV-BD 15 bietet eine zuverlässige Lösung für den hydraulischen Abgleich und die Durchflussmessung in Heiz- und Kühlanlagen. Mit seiner präzisen Feineinstellung, der digitalen Skala und der flexiblen Serviceeinheit für Messung und Entleerung unterstützt es die Effizienz und Wartungsfreundlichkeit der Systeme. Die robuste Messingkonstruktion und die unabhängige Absperrfunktion unterstreichen die hohe Qualität und Funktionalität dieses Ventils, das für Temperaturen von -20 °C bis +120 °C und einen Nenndruck von PN 20 ausgelegt ist.
