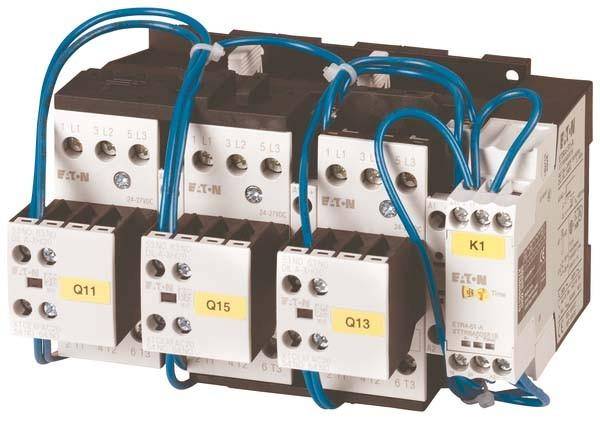

Abbildung ähnlich
Eaton SDAINLM45(RDC24) Stern-Dreieck-Kombination 22 kW Passend für Marke (Relais): Eaton 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Stern-Dreieck-Kombination
Leistung
22 kW
Anschluss
Schrauben
Typ
SDAINLM45(RDC24)
Hilfskontaktart
3 Schließer
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 854,17
3
2% = € 62,52
€ 833,33
5
3% = € 145,65
€ 825,04
10
4% = € 346,80
€ 819,49
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 854,17 / Stück)
€ 899,17
-5 %
€ 854,17
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Stromart: Gleichstrombetätigung
- Spannungsart zur Betätigung: DC
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 45 A
- Produkt-Art
Stern-Dreieck-Kombination
- Typ
SDAINLM45(RDC24)
- Hilfskontaktart
3 Schließer
- Steuerspannung (min.)
24 V/DC
- Steuerspannung (max.)
24 V/DC
- Steuerspannungs-Bereich
24 - 24 V/DC
- Schaltspannung (min.)
24 V/AC
- Schaltspannung (max.)
690 V/AC
- Max. Schaltleistung
30000 W
- Dauerstrom (max.)
45 A
22 kW
- Passend für Marke
Eaton
- Passend für Serie
Eaton Serie DILM25
- Anschluss
Schrauben
- Ansprechzeit
20 s
IP00
- Breite
158 mm
- Höhe
95 mm
- Tiefe
138 mm
- Abm.
(B x H x T) 158 x 95 x 138 mm
- Inhalt
1 St.
- RoHS-konform
Ja
158 mm
Stern-Dreieck-Schütz
95 mm
138 mm
22 kW
9
0
3
0
45 A
45 A
0
FALSE
0-0 V
0-0 V
24-24 V
AC
IP00
Schraubanschluss
Schraubanschluss
24-690 V
24-690 V
0-0 V
DC
sonstige
0 kW
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2307166 Eaton SDAINLM45(RDC24) Stern-Dreieck-Kombination 22 kW Passend für Marke (Relais): Eaton 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2307166 Eaton SDAINLM45(RDC24) Stern-Dreieck-Kombination 22 kW Passend für Marke (Relais): Eaton 1 St.
Beschreibung
Eaton Sterndreieckschütz SDAINLM45(RDC24)
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Sterndreieckschütz 22kW/400V, DCTyp:SDAINLM45(RDC24)Funktion:Stern-Dreieck-SchützTragschienenmontage möglich:neinBemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:9Anschlussart Hauptstromkreis:SchraubanschlussSpannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBetriebsspannung bei DC:0 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:45 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:45 ABemessungsbetriebsleistung bei AC-3, 400 V:22 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Schließer:3Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:SchraubanschlussSchutzart (IP):IP00Schutzart (NEMA):sonstigeBreite:158 mmHöhe:95 mmTiefe:138 mm
Eaton Sterndreieckschütz SDAINLM45(RDC24): weitere Details
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 45 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelne Komponenten der Netzschützkombination Q11: DILM25-10 EAN: 4015081003976
Geliefert wird: Eaton (Moeller) Sterndreieckschütz 22kW/400V, DC SDAINLM45(RDC24), Verpackungseinheit: 1 Stk., EAN: 4015081003976
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Sterndreieckschütz 22kW/400V, DCTyp:SDAINLM45(RDC24)Funktion:Stern-Dreieck-SchützTragschienenmontage möglich:neinBemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:9Anschlussart Hauptstromkreis:SchraubanschlussSpannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBetriebsspannung bei DC:0 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:45 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:45 ABemessungsbetriebsleistung bei AC-3, 400 V:22 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Schließer:3Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:SchraubanschlussSchutzart (IP):IP00Schutzart (NEMA):sonstigeBreite:158 mmHöhe:95 mmTiefe:138 mm
Eaton Sterndreieckschütz SDAINLM45(RDC24): weitere Details
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 45 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelne Komponenten der Netzschützkombination Q11: DILM25-10 EAN: 4015081003976
Geliefert wird: Eaton (Moeller) Sterndreieckschütz 22kW/400V, DC SDAINLM45(RDC24), Verpackungseinheit: 1 Stk., EAN: 4015081003976
Lieferumfang
- Geliefert wird: Eaton (Moeller) Sterndreieckschütz 22kW/400V, DC SDAINLM45(RDC24), Verpackungseinheit: 1 Stk., EAN: 4015081003976
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
