Finder 14.01.8.230.0000 Treppenlichtzeitschalter
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Treppenlichtzeitschalter
Schutzart
IP20

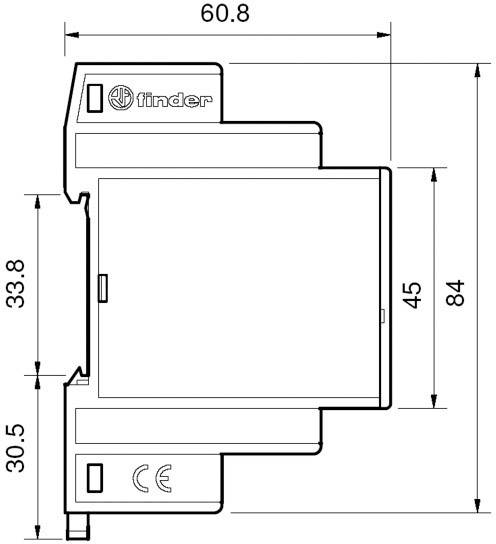

Abm.
(L x B x H) 88.8 x 17.5 x 60.8 mm
Breite
17.5 mm
Höhe
60.8 mm
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 36,66
3
3% = € 1,19
€ 35,47
5
5% = € 1,67
€ 34,99
10
5% = € 1,98
€ 34,68
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 36,66 / Stück)
€ 36,66
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Multifunktions-Treppenhaus-Lichtautomat mit 6 Funktionen, Serie 14.01.8.230.0000
- Mit Ausschaltvorwarnung!
Technische Daten
- Zulässige Kontaktbelastung: Glühlampen (230 V): 3000 W, Leuchtstofflampen kompensiert (230 V): 1000 W, Halogenlampen (230 V) 3000 W
- Einschalt-Strom: (5 ms) 120 A / 30 A
- Produkt-Art
Treppenlichtzeitschalter
IP20
- Abm.
(L x B x H) 88.8 x 17.5 x 60.8 mm
- Breite
17.5 mm
- Höhe
60.8 mm
- Tiefe
88.8 mm
- Länge
88.8 mm
- Anschluss
Schraubklemme
- Kontaktart
1 Schließer
- Ausführung
Multifunktional
- Funktionen
Vorwarnfunktion
- Betriebsspannung
230 V/AC
- Schaltstrom (max.)
16 A
- Schaltspannung (max.)
230 V/AC
- Zeitbereich (max.)
20 min
- Zeitbereich (min.)
30 s
- Max. Schaltleistung
3700 VA
- Kontaktmaterial
AgSnO2
- Max. Temperatur
+60 °C
- Min. Temperatur
-10 °C
DIN-Schiene
elektronisch
60.8 mm
1.2 W
1
AC
0
1
0
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 503143 Finder 14.01.8.230.0000 Treppenlichtzeitschalter
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 503143 Finder 14.01.8.230.0000 Treppenlichtzeitschalter
Information
Information 503143 Finder 14.01.8.230.0000 Treppenlichtzeitschalter
Beschreibung
Sicherheit durch Ausschalt-Vorwarnung (Blinken der Leuchte). Verlängerung der Beleuchtungszeit durch Taster-Betätigung. Lampenschonendes Schalten im Spannungsnulldurchgang (längere Lebensdauer). Auch als Stromstoß-Schalter einsetzbar (3 Programme).
Das Gerät verfügt über folgende Programme:
BE: Vorzeitiger Neustart der Beleuchtungszeit. Zeitneustart nach Tasterbetätigung (Öffnen) während des Zeitablaufes der vorgewählten Zeit möglich.
BP: Vorzeitiger Neustart der Beleuchtungszeit und Vorwarnfunktion (Blinken der Lampe). Zeitneustart nach Tasterbetätigung (Öffnen) während des Zeitablaufes der vorgewählten Zeit und Vorwarnzeit von 20 s möglich.
IT: Nach Betätigung des Tasters schließt der Ausgangskontakt. Während des Zeitablaufes kann die Beleuchtung vorzeitig ausgeschaltet werden.
IP: Vorzeitige Ausschaltmöglichkeit und Vorwarnfunktion. Während die vorgewählte Zeit abläuft und bevor die Abschaltwarnvorrichtung einsetzt, kann die Beleuchtung vorzeitig ausgeschaltet werden.
RI: Stromstoß-Schalter (EIN- und AUS-Schalter durch Tasterbetätigung).
ON: Dauerlicht. Bei der Dauerlichtfunktion bleibt der Ausgangskontakt unabhängig von einer Tasterbetätigung geschlossen. Modulbauart für 35 mm. DIN-Schienenbefestigung.
Das Gerät verfügt über folgende Programme:
BE: Vorzeitiger Neustart der Beleuchtungszeit. Zeitneustart nach Tasterbetätigung (Öffnen) während des Zeitablaufes der vorgewählten Zeit möglich.
BP: Vorzeitiger Neustart der Beleuchtungszeit und Vorwarnfunktion (Blinken der Lampe). Zeitneustart nach Tasterbetätigung (Öffnen) während des Zeitablaufes der vorgewählten Zeit und Vorwarnzeit von 20 s möglich.
IT: Nach Betätigung des Tasters schließt der Ausgangskontakt. Während des Zeitablaufes kann die Beleuchtung vorzeitig ausgeschaltet werden.
IP: Vorzeitige Ausschaltmöglichkeit und Vorwarnfunktion. Während die vorgewählte Zeit abläuft und bevor die Abschaltwarnvorrichtung einsetzt, kann die Beleuchtung vorzeitig ausgeschaltet werden.
RI: Stromstoß-Schalter (EIN- und AUS-Schalter durch Tasterbetätigung).
ON: Dauerlicht. Bei der Dauerlichtfunktion bleibt der Ausgangskontakt unabhängig von einer Tasterbetätigung geschlossen. Modulbauart für 35 mm. DIN-Schienenbefestigung.
Ausführung
- LED-Statusanzeige.
Lieferumfang
- Geliefert wird: Finder Treppenhausaut.N/L-schalt. 1S 16A 230VAC 14.01.8.230.0000, Verpackungseinheit: 1 Stk., EAN: 8012823236742
Hinweise
Zulassungen: EAC, IMQ.
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
