GW Instek GPT-9513 Isolationsmessgerät, Stoßspannungsprüfgerät 1 Ω

GW Instek stellt einen neuen mehrkanaligen Spannungsfestigkeitstester vor - die Serie GPT-9500. Diese Serie umfasst 2 Modelle und jedes Modell verfügt über einen integrierten 8-Kanal-Scanner. Die Serie erfüllt die Sicherheitsvorschriften: IEC, EN, UL, CSA, GB, JIS und andere Sicherheitsvorschriften. Die Serie zielt auf die Bedürfnisse der Hauptprüfgegenstände von allgemeinen elektronischen Komponenten oder Wicklungskomponenten bei Routinetests ab.

Die Serie GPT-9500 ist ein Drei-in-Eins-Mehrkanal-Testgerät, das eine Wechselspannungswiderstandsfähigkeit (max. 5kV), eine Gleichspannungswiderstandsfähigkeit (max. 6kV) und einen Isolationswiderstand (max. 1000V) bietet. Das Design der Serie entspricht den neuesten Anforderungen der Norm IEC-61010-2-034 und ist auf der Ausgangsplattform von AC 150VA aufgebaut. Der Status der 8 Kanäle des GPT-9513 kann je nach Testanforderungen auf H, L oder X gesetzt werden, besonders geeignet für Wicklungskomponenten wie z.B. Transformatoren zur Durchführung gegenseitiger Tests von mehreren Punkten einzelner Komponenten. Der Status der 8 Kanäle von GPT-9503 bietet nur die Einstellung von H oder X, was für allgemeine Komponenten wie passive Komponenten für Hochspannungstests zwischen zwei Punkten besser geeignet ist.

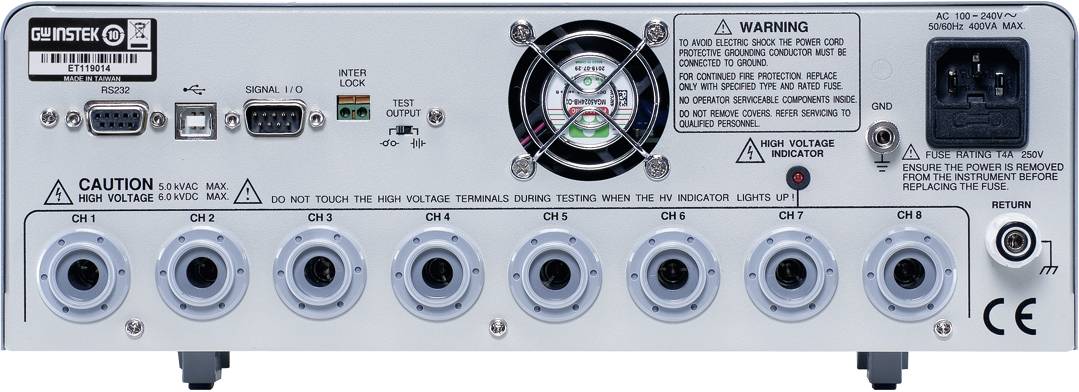

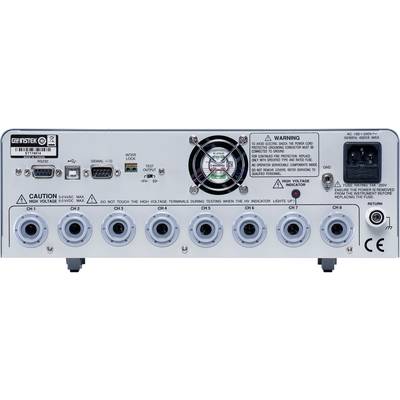

Die Serie GPT-9500 ist mit einem 4,3"-Farb-LCD (Auflösung 480 x 272) ausgestattet, das dem Benutzer vollständige Messinformationen und eine benutzerfreundliche Bedienoberfläche bietet, wodurch die Bedienung und Einstellung der Parameter einfacher und bequemer wird. Der AUTO-Test unterstützt eine tabellarische Darstellung, so dass es nicht notwendig ist, den Bildschirm umzuschalten, um alle Testergebnisse zu sehen. Gleichzeitig bietet die Serie die statistische Zählfunktion. Benutzer können schnell die Gesamtzahl der Tests und die Anzahl der NO-GOs ermitteln, ohne einen externen Zähler anschließen zu müssen. Alle Abtastkanäle werden alle auf der Rückseite des Testers konfiguriert.

Das Design ist nicht nur relativ ästhetisch, wenn das Prüfgerät auf dem Rack montiert ist, sondern kann auch Personenschäden vermeiden, indem ein versehentlicher Kontakt während des Ausgabeprozesses verhindert wird. Die Funktion zur Erkennung der Unterbrechung der Verbindung ist für die Serie vorgesehen, um eine Fehleinschätzung des Tests zu vermeiden, die durch die Unterbrechung des Drahtes verursacht wird.
Zu den weiteren Funktionen und Merkmalen der Serie GPT-9500 gehört die Export-/Import-Funktion zur Einstellung von Parametern, mit der die Einstellungen eines Testers über ein USB-Flash-Laufwerk auf die gleichen Modell-Tester in der Produktionslinie kopiert werden können. Auf diese Weise können die Prüfstationen der Produktionslinien schnell erweitert und das Risiko von Fehlern, die durch wiederholte Eingaben verursacht werden, ebenfalls vermieden werden; die Nullstartfunktion, die den Einfluss von Momentanspannungen auf das DUT vermeidet; die Verriegelungsfunktion, bei der es sich um eine Sicherheitsschutzhardware-Struktur handelt, die es dem Benutzer ermöglicht, externe Schutzvorrichtungen anzuschließen.
