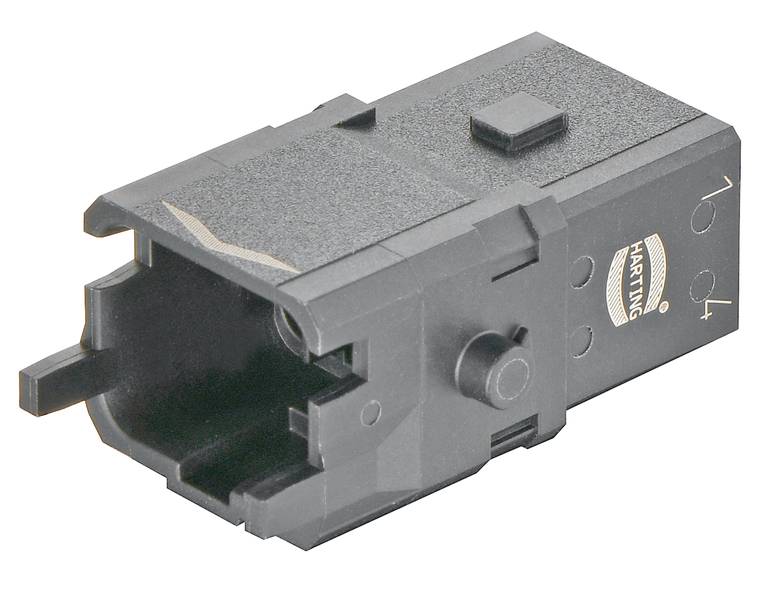

HARTING 09100053006 Stifteinsatz Han® 1A 5 + PE Crimpen 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Stifteinsatz
Serie
Han® 1A
Anschluss
Crimpen
Gesamtpolzahl
5 + PE
Leiterquerschnitt (min.)
0.14 mm²
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 7,08
5
6% = € 2,20
€ 6,64
10
8% = € 6,00
€ 6,48
25
10% = € 18,00
€ 6,36
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 7,08 / Stück)
€ 7,08
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: Han® 1A
- Anschlussart: Crimpanschluss
- Kontaktanzahl: 5
- Verriegelungsart: Längsbügel
- Bemessungsstrom: 10 A
- Isolationswiderstand: >108 Ω
- Grenztemperatur: -30 ... +90 °C
- Steckzyklen: ≥ 100
- Werkstoff Einsatz: Polyamid (PA)
- Farbe Einsatz: RAL 9005 (tiefschwarz)
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: EN 45545-2 Brandschutz in Schienenfahrzeugen;IEC 61373 Kategorie 1 Klasse B;IEC 60664-1;IEC 61984
- Nettogewicht: 1 g
- Bemessungsspannung: 400 V
- Bemessungsstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Hinweise: Bei einer Han® 1A Konfiguration, welche nur aus Kontakteinsätzen (mit oder ohne Zugentlastung, 09 10 000 5300) besteht, handelt es sich um einen ungekapselten Steckverbinder nach IEC 61984. Der Schutz gegen elektrischen Schlag muss durch die Art des Einbaus vom Anwender sichergestellt werden.;Kontakteinsätze dürfen nicht unter Spannung/Last gesteckt oder getrennt werden.;Kontakteinsätze dürfen im ungesteckten Zustand nicht spannungsführend sein.
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Stift
- Leiterquerschnitt: 0,14 ... 2,5 mm²
- Schutzart nach IEC 60529: IP20
- Baugröße: 1 A
- Zulassungen: DNV GL
- PE-Kontakt: ja
- Bemessungsspannung nach UL: 600 V
- Bemessungsstrom nach UL: 15 A AWG 14
- Produkt-Art
Stifteinsatz
- Herstellerfarbe
Tiefschwarz (RAL 9005)
- Serie
Han® 1A
- Anschluss
Crimpen
- Polzahl
5
- Gesamtpolzahl
5 + PE
- Leiterquerschnitt (min.)
0.14 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
100
- Baureihe
Han® 1A
- Bemessungsspannung
400 V
- Bemessungsstrom
10 A
- Inhalt
1 St.
- Max. Temperatur
+90 °C
- Min. Temperatur
-30 °C
- Voreilender Kontakt (PE)
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3007858 HARTING 09100053006 Stifteinsatz Han® 1A 5 + PE Crimpen 1 St.
Datenblatt 3007858 HARTING 09100053006 Stifteinsatz Han® 1A 5 + PE Crimpen 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007858 HARTING 09100053006 Stifteinsatz Han® 1A 5 + PE Crimpen 1 St.
Beschreibung
Einsätze, Crimpanschluss, Stift, Polyamid (PA), RAL 9005 (tiefschwarz), Bemessungsstrom: 10 A, Baugröße: 1 A, Kontakte: 5
