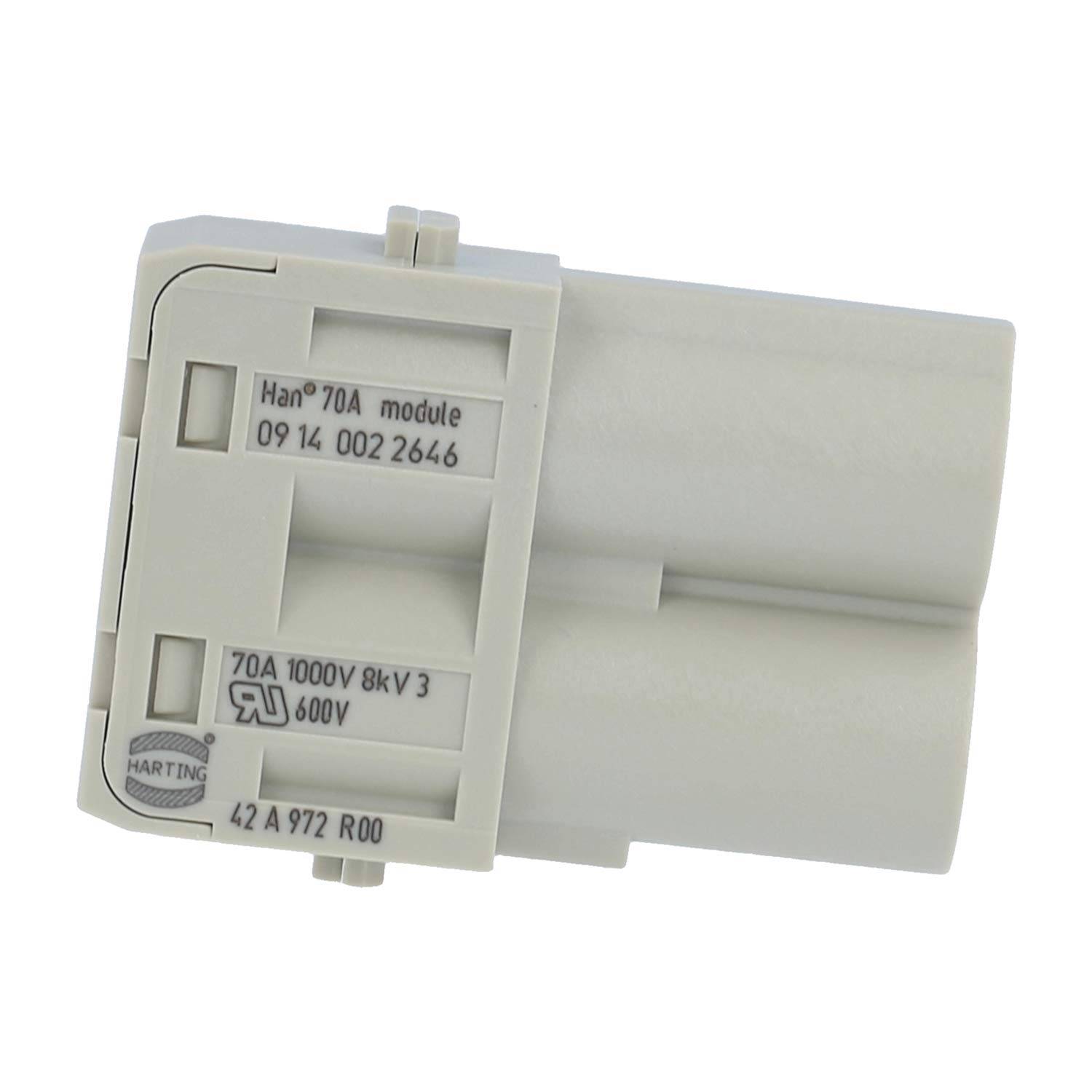

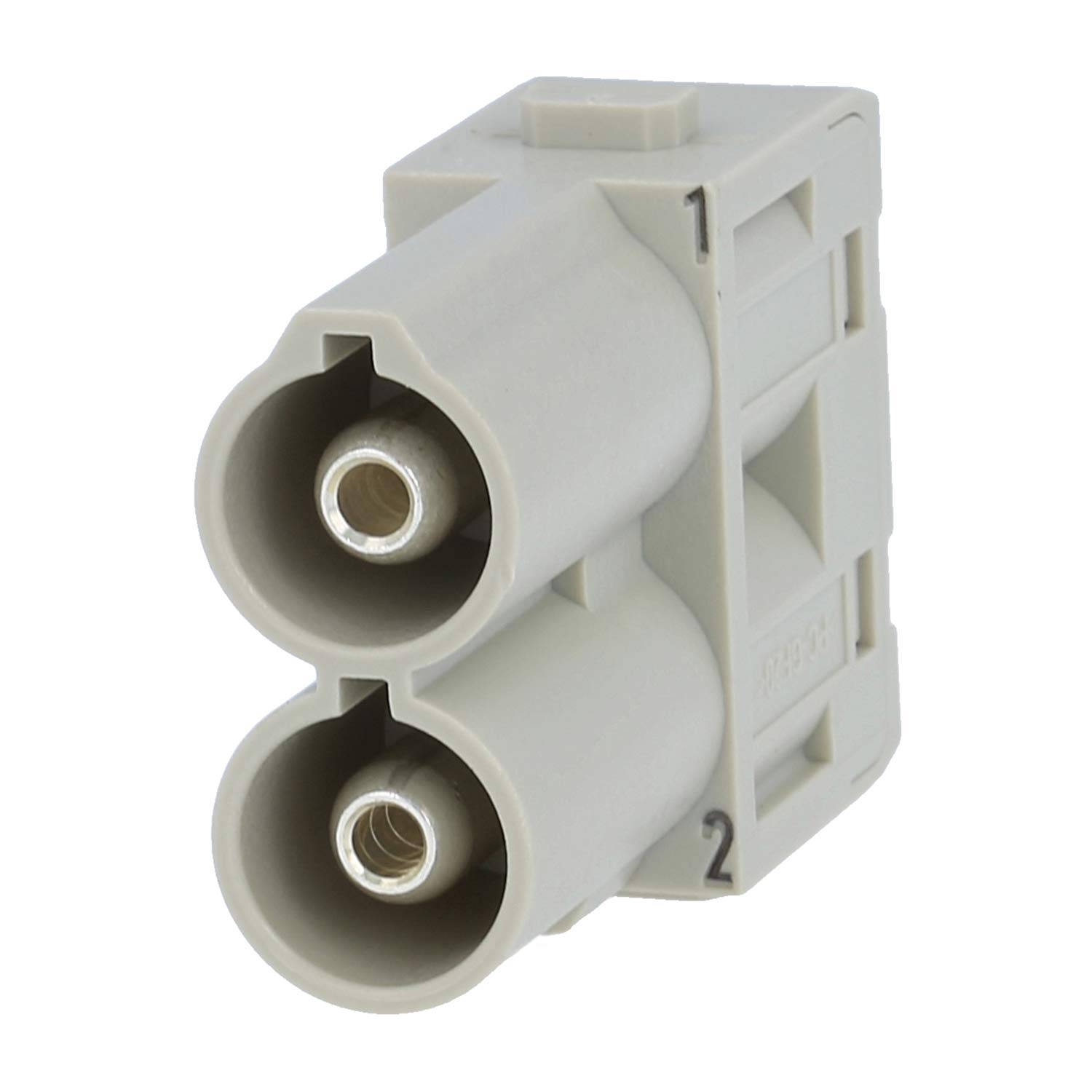

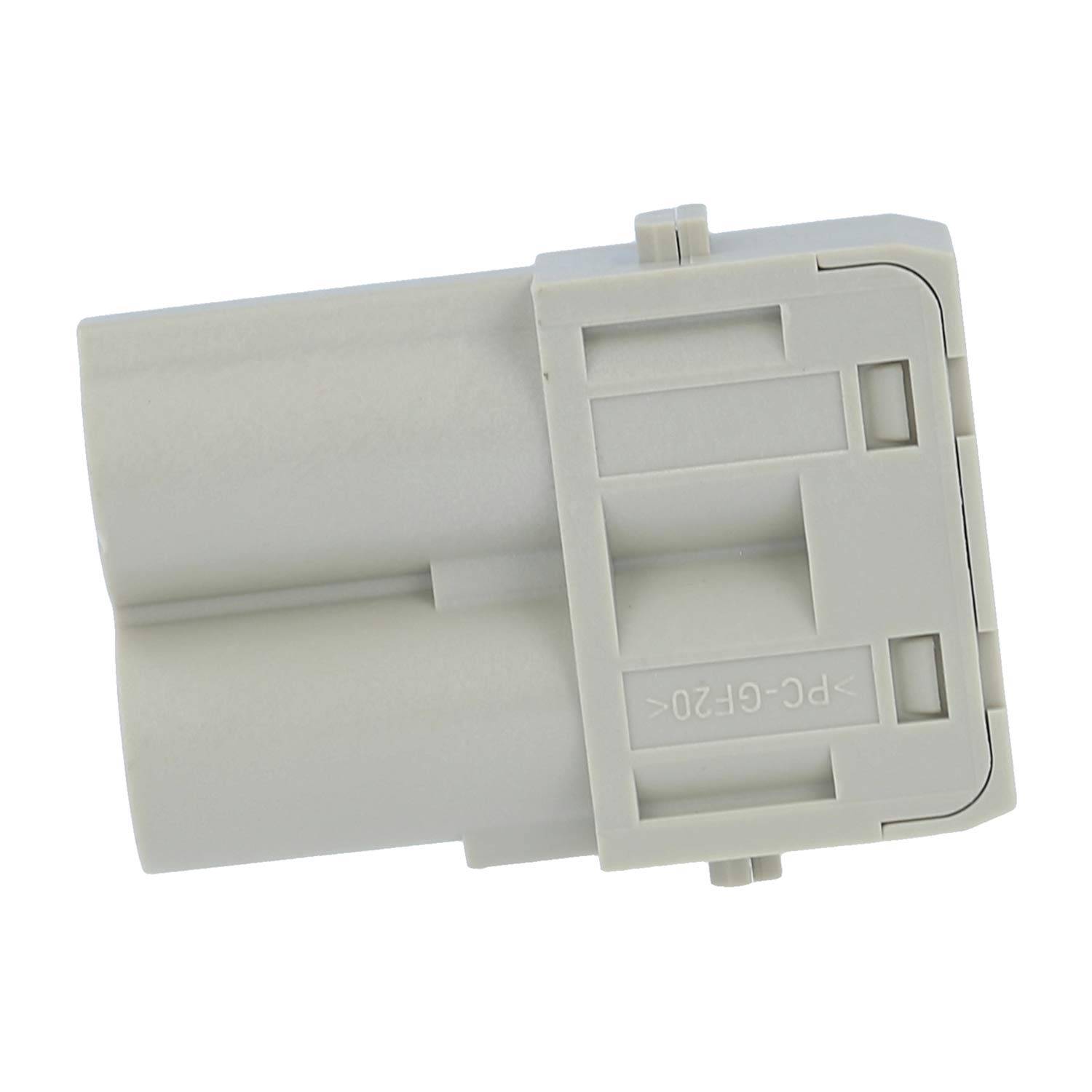

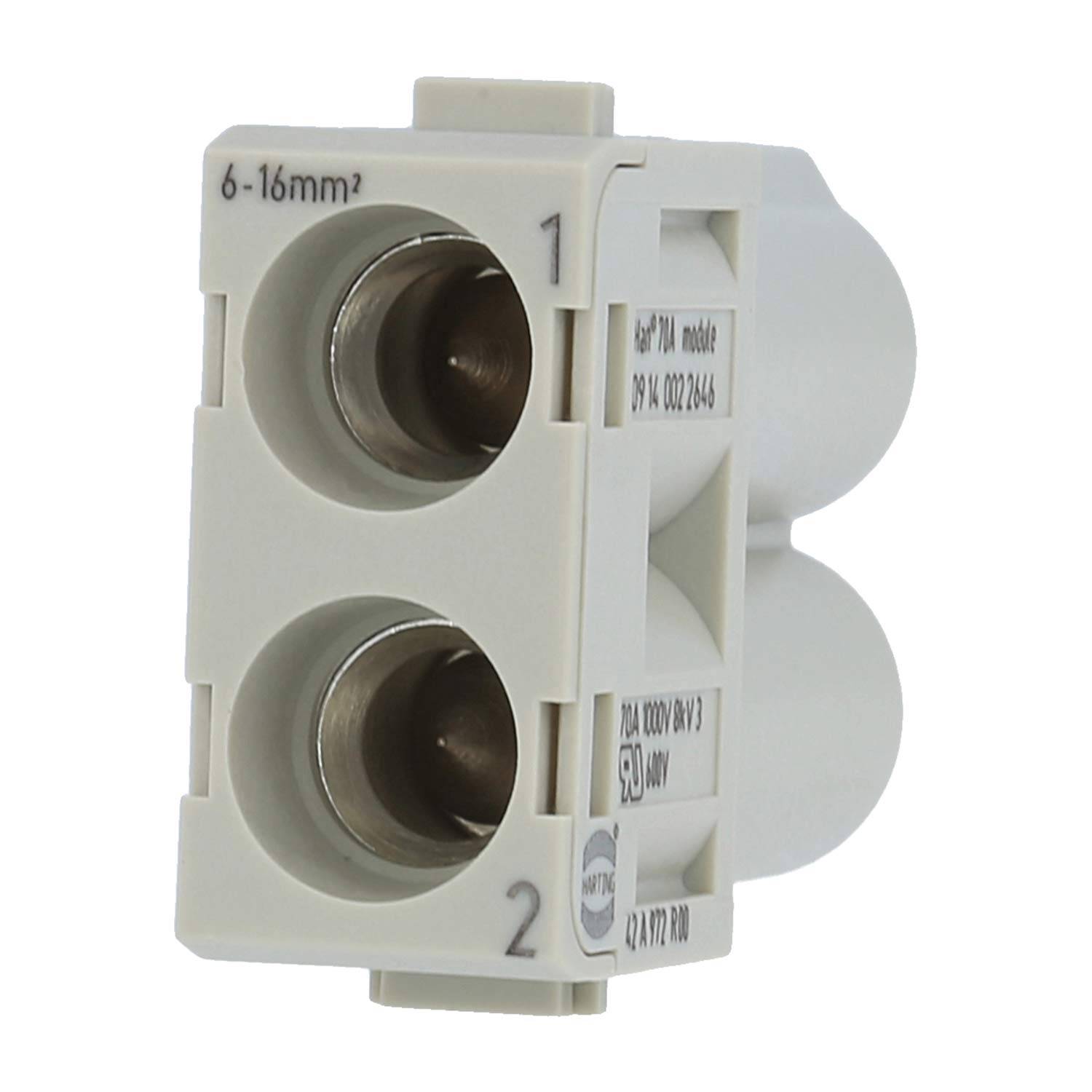

HARTING Han 70 Ampere Modul Stifteinsatz (M) Axialschraubanschluss, 2-polig 1000V, 70A - 1 Stück
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Anschluss
Axialschraubanschluss
Gesamtpolzahl
2
Leiterquerschnitt (min.)
6 mm²
Leiterquerschnitt (max.)
16 mm²
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 61,31
10
4% = € 29,20
€ 58,39
20
9% = € 111,60
€ 55,73
40
13% = € 320,00
€ 53,31
80
17% = € 817,60
€ 51,09
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 61,31 / Stück)
€ 61,31
steuerfreie IGL
€ 9,95
14 Tage Rückgaberecht inklusive
Technische Daten
- Typ: 70 Ampere Axial-Schraubmodul
- Bauart: Stifteinsatz (M)
- Polzahl: 2-polig
- Beschriftung: 1 - 2
- Anschlusstechnik: Axialschraubanschluss
- Bemessungsspannung / Spannung: 1000V
- Bemessungsspannung / nach UL: 600V
- Bemessungsstrom / Strom: 70A
- Bemessungsstoßspannung: 8kV
- Verschmutzungsgrad: 3
- Durchgangswiderstand: <=0,5Ohm
- Isolationswiderstand: >=10Ohm
- Querschnitt / mm²: 6mm² - 16mm²
- Querschnitt / AWG: AWG8 - AWG6
- Abisolierlänge / Länge: 11,0mm - 12,0mm

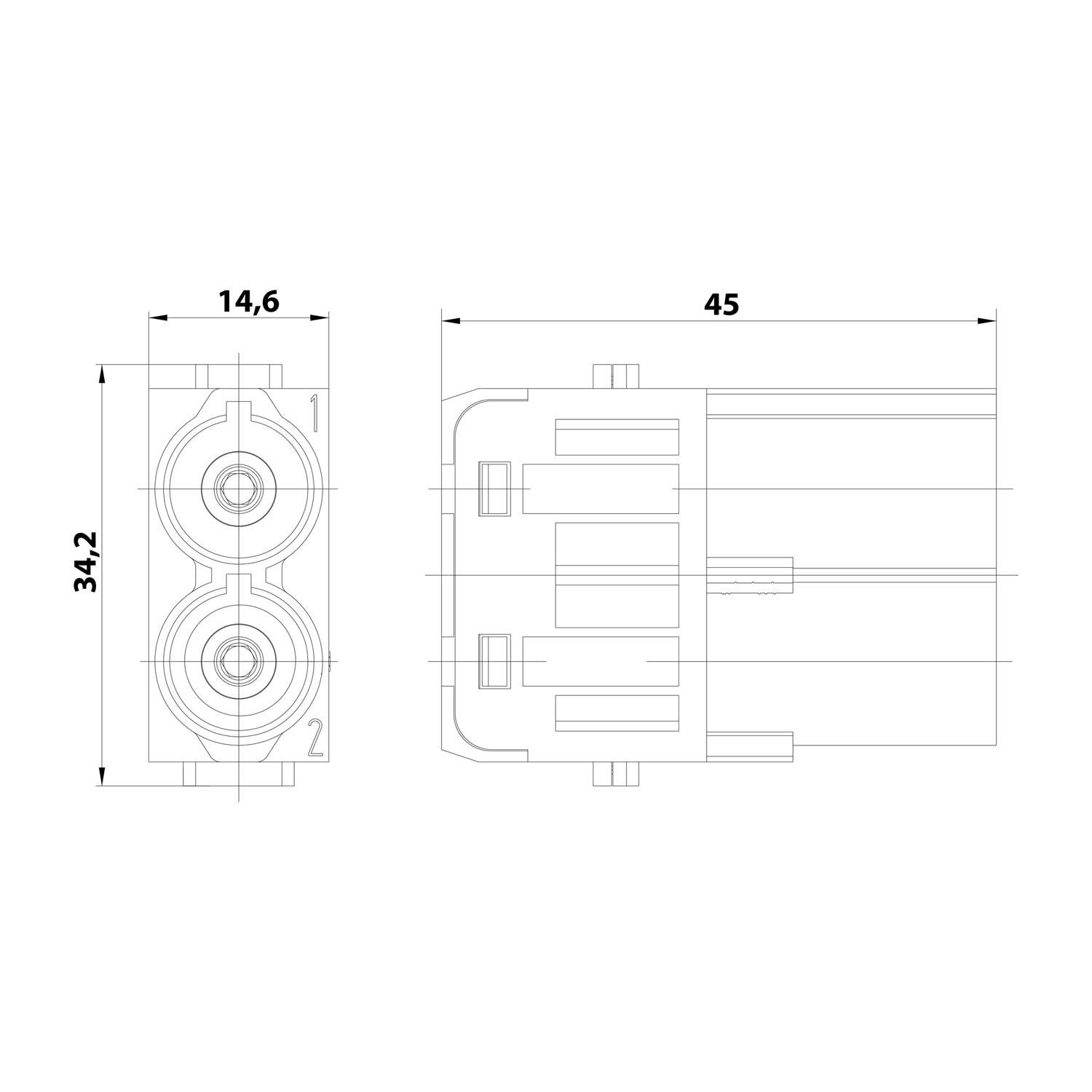

- Maße / Länge: 45,0mm
- Maße / Breite: 34,2mm
- Maße / Höhe: 14,6mm
- Schlüsselweite: SW2,5
- Anzugsdrehmoment / Drehmoment bis Querschnitt: 2,0Nm
- Anzugsdrehmoment / Drehmoment 2 bis Querschnitt: 3,0Nm
- Anzugsdrehmoment / Drehmoment 3 bis Querschnitt: 4,0Nm
- Temperaturbereich: -40°C bis 125°C
- Steckzyklen: >=500
- Passend für: Modularhalterung
- Werkstoff / Isolierstoff: Polycarbonat (PC)
- Werkstoff / Kontakt: Kupferlegierung
- Werkstoff / Kontaktoberfläche: hartversilbert
- Farbe / Farbton: kieselgrau RAL 7032
- Zulassungen / Normen / Brandverhalten nach UL: V0 nach UL94
- Merkmale: - Konfektionierung ohne teure Spezialwerkzeuge.
- Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 2 polig
- Produkt-Art
Steckverbinder
- Besonderheiten
mit Schraubanschluss
- Anschluss
Axialschraubanschluss
- Polzahl
2
- Gesamtpolzahl
2
- Leiterquerschnitt (min.)
6 mm²
- Leiterquerschnitt (max.)
16 mm²
- Leiterquerschnitt Leistungskontakt (min.)
6 mm²
- Leiterquerschnitt Leistungskontakt (max.)
16 mm²
- Steckzyklen
500
- Baureihe
70 Ampere Axial-Schraubmodul
- Bemessungsspannung
1000 V
- Bemessungsstrom
70 A
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 933996582 HARTING Han 70 Ampere Modul Stifteinsatz (M) Axialschraubanschluss, 2-polig 1000V, 70A - 1 Stück
Beschreibung
09140022646 HARTING Han 70 Ampere Modul Stifteinsatz (M) Axialschraubanschluss, 2-polig 1000V, 70A: Typ: 70 Ampere Axial-Schraubmodul Bauart: Stifteinsatz (M) Polzahl: 2-polig Beschriftung: 1 - 2 Anschlusstechnik: Axialschraubanschluss Bemessungsspannung: Spannung: 1000V nach UL: 600V Bemessungsstrom: Strom: 70A Bemessungsstoßspannung: 8kV Verschmutzungsgrad: 3 Durchgangswiderstand: <=0,5Ohm Isolationswiderstand: >=10Ohm Querschnitt: mm²: 6mm² - 16mm² AWG: AWG8 - AWG6 Abisolierlänge: Länge: 11,0mm - 12,0mm Maße: Länge: 45,0mm Breite: 34,2mm Höhe: 14,6mm Schlüsselweite: SW2,5 Anzugsdrehmoment: Drehmoment bis Querschnitt: 2,0Nm Drehmoment 2 bis Querschnitt: 3,0Nm Drehmoment 3 bis Querschnitt: 4,0Nm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: Modularhalterung Werkstoff: Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Konfektionierung ohne teure Spezialwerkzeuge. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 2 polig
