Name: HARTING Han 72DD HMC Buchseneinsatz (F) Crimpanschluss, 72-polig+PE 250V, 10A - 1 Stück
Brand: HARTING
SKU: 3007835
Availability: BackOrder

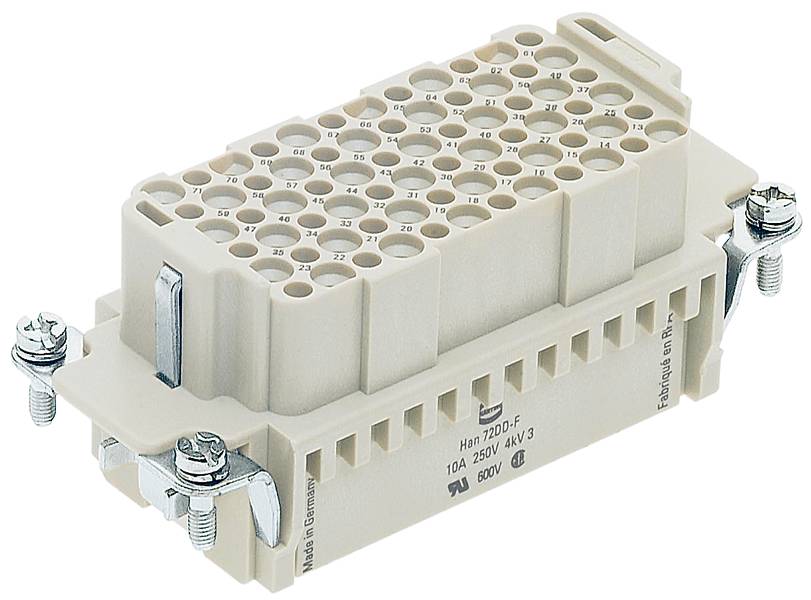

Industrieller Mehrpol-Steckverbinder, beige, rechteckig, mit Schraubverbindungen und geprägten Anschlussnummern, ohne Kabel.

Produkt-Art

Steckverbinder

Serie

Han® DD

Anschluss

Crimpen

Gesamtpolzahl

72 + PE

Leiterquerschnitt (min.)

0.14 mm²

Datenblatt (PDF)

Lieferung Mo., 14. Dez. 2026

25 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 27,78

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Di., 29. Dez. 2026

€ 5,83 Versand

Versand

€ 49,99

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Einsätze

72, Kontakteinsatz ohne Kontakte: nein, Buchse, sonstige, 10 A, -40..125 °C, 250 V, 4 kV, 3, Crimpanschluss, Mit Drahtschutz: nein, 0,14..2,5 mm², V0, Mit Schutzleiter: ja, 10000, 34 mm, 84,4 mm, 36,1 mm

Technische Daten

Baureihe: Han DD® HMC
Anschlussart: Crimpanschluss
Kontaktanzahl: 72
Bemessungsstrom: ‌ 10 A
Isolationswiderstand: >1010 Ω
Grenztemperatur: -40 ... +125 °C
Farbe Einsatz: RAL 7032 (kieselgrau)
Materialbrennbarkeitsklasse nach UL 94: V-0
Normen: IEC 60664-1;IEC 61984
Nettogewicht: 63,68 g
Bemessungsspannung: 250 V
Bemessungsstoßspannung: 4 kV
Verschmutzungsgrad: 3
Hinweise: Crimpkontakte bitte separat bestellen.
Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
Geschlecht: Buchse
Leiterquerschnitt: 0,14 ... 2,5 mm²
Baugröße: 16 B
Zulassungen: DNV GL
PE-Kontakt: ja
Bemessungsspannung nach UL: 600 V
Steckzyklen mit anderen HMC-Komponenten: ≥ 10.000
Bemessungsspannung nach CSA: 600 V

Produkt-Art: Steckverbinder

Herstellerfarbe: Kieselgrau (RAL 7032)

Serie: Han® DD

Besonderheiten: ohne Drahtschutz

Anschluss: Crimpen

Polzahl: 72

Gesamtpolzahl: 72 + PE

Leiterquerschnitt (min.): 0.14 mm²

Leiterquerschnitt (max.): 2.5 mm²

Steckzyklen: 10000

Baureihe: Han DD® HMC

Bemessungsspannung: 250 V

Bemessungsstrom: 10 A

Inhalt: 1 St.

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

Voreilender Kontakt (PE): Ja

Bauform: Buchse

: 250 V

: FALSE

: 72

: Buchse

: -40-125 °C

: V0

: 4 kV

: Crimpanschluss

: sonstige

: 3

: FALSE

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: TRUE

: sonstige

: sonstige

: 10 A

: sonstige

: 10000

: 72

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3007835 HARTING Han 72DD HMC Buchseneinsatz (F) Crimpanschluss, 72-polig+PE 250V, 10A - 1 Stück

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3007835 HARTING Han 72DD HMC Buchseneinsatz (F) Crimpanschluss, 72-polig+PE 250V, 10A - 1 Stück

Beschreibung

09162723101 HARTING Han 72DD HMC Buchseneinsatz (F) Crimpanschluss, 72-polig+PE 250V, 10A: Typ: 72DD Crimpanschluss Bauart: Buchseneinsatz (F) Polzahl: 72-polig +PE Beschriftung: 1 - 72 Anschlusstechnik: Crimpanschluss Bemessungsspannung: Spannung: 250V nach UL: 600V nach CSA: 600V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 4kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 2,5mm² AWG: AWG26 - AWG14 Maße: Länge: 84,5mm Breite: 34,0mm Höhe: 36,1mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=10000 Passend für: 16B Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Zeitsparender Anschluss durch Verwendung von Crimpkontakten. - Passende HMC D-Crimpkontakte (Buchse) vergoldet müssen separat bestellt werden. - Durch den Einsatz eines Kodierelements (116682), können Verwechslungen gleicher Steckverbinder vermieden werden. Der dem Kodierelement gegenüberliegende Stift darf nicht bestückt sein. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 72 polig
