Name: HARTING Han 8D Stifteinsatz (M) Crimpanschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück
Brand: HARTING
SKU: 934004998
Availability: InStock

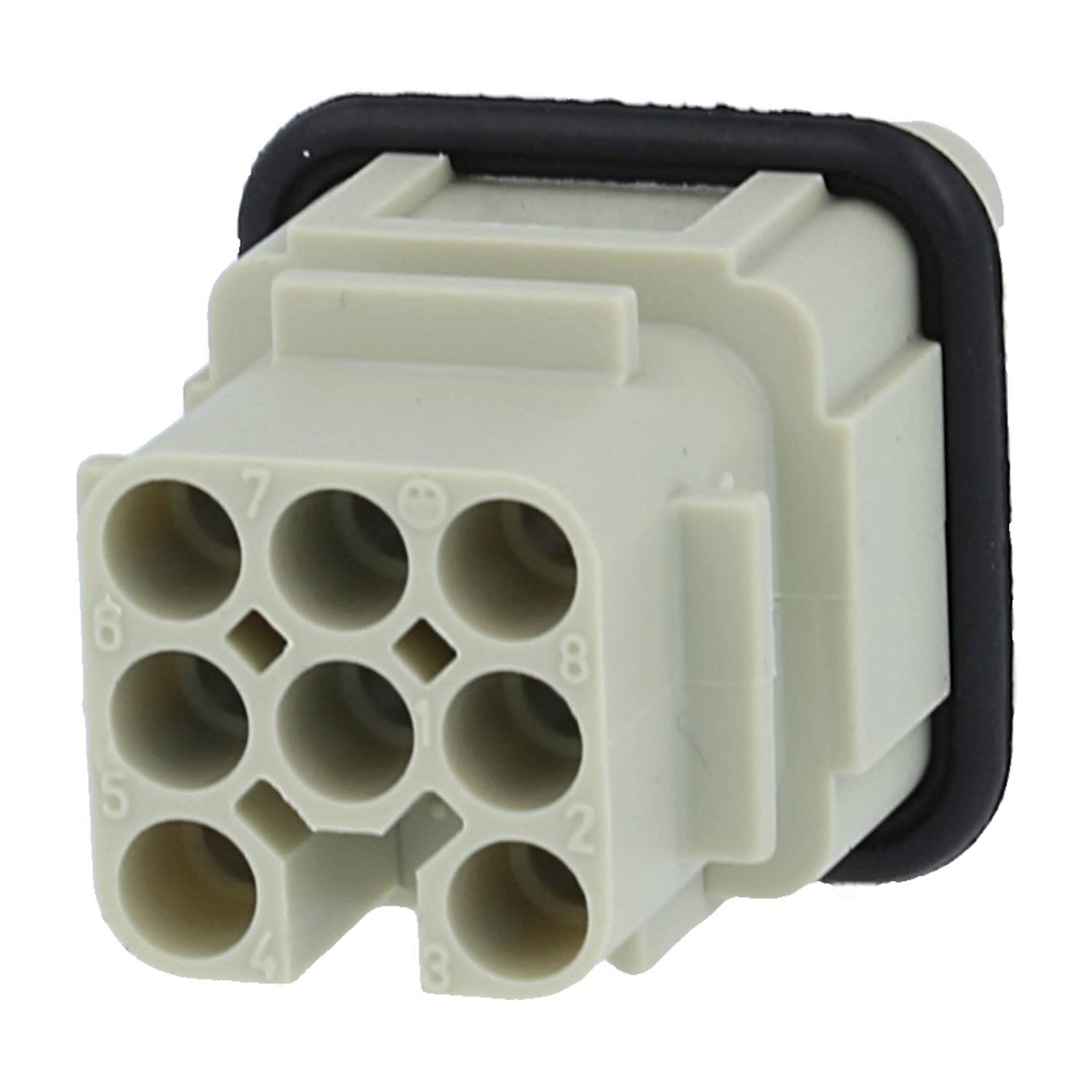

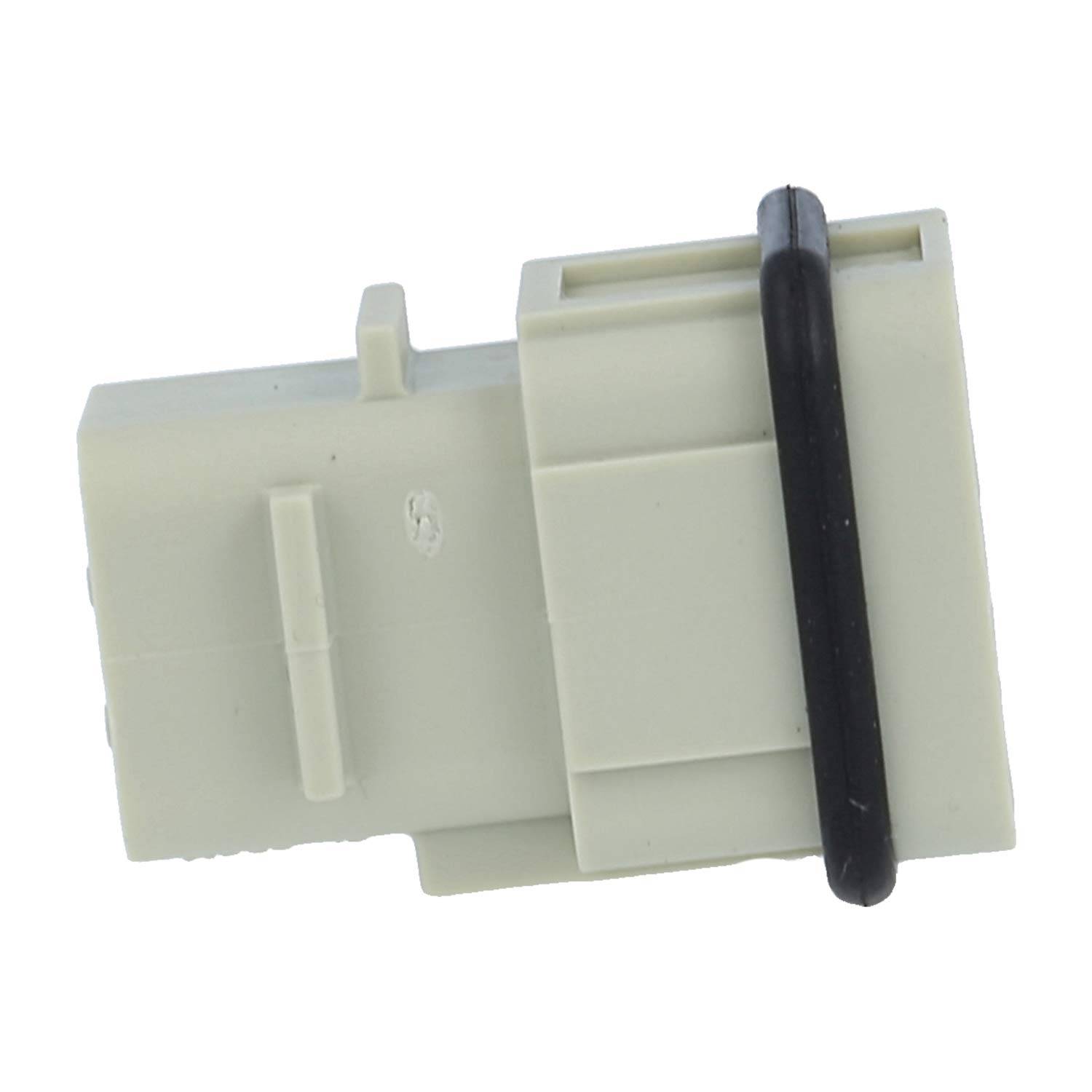

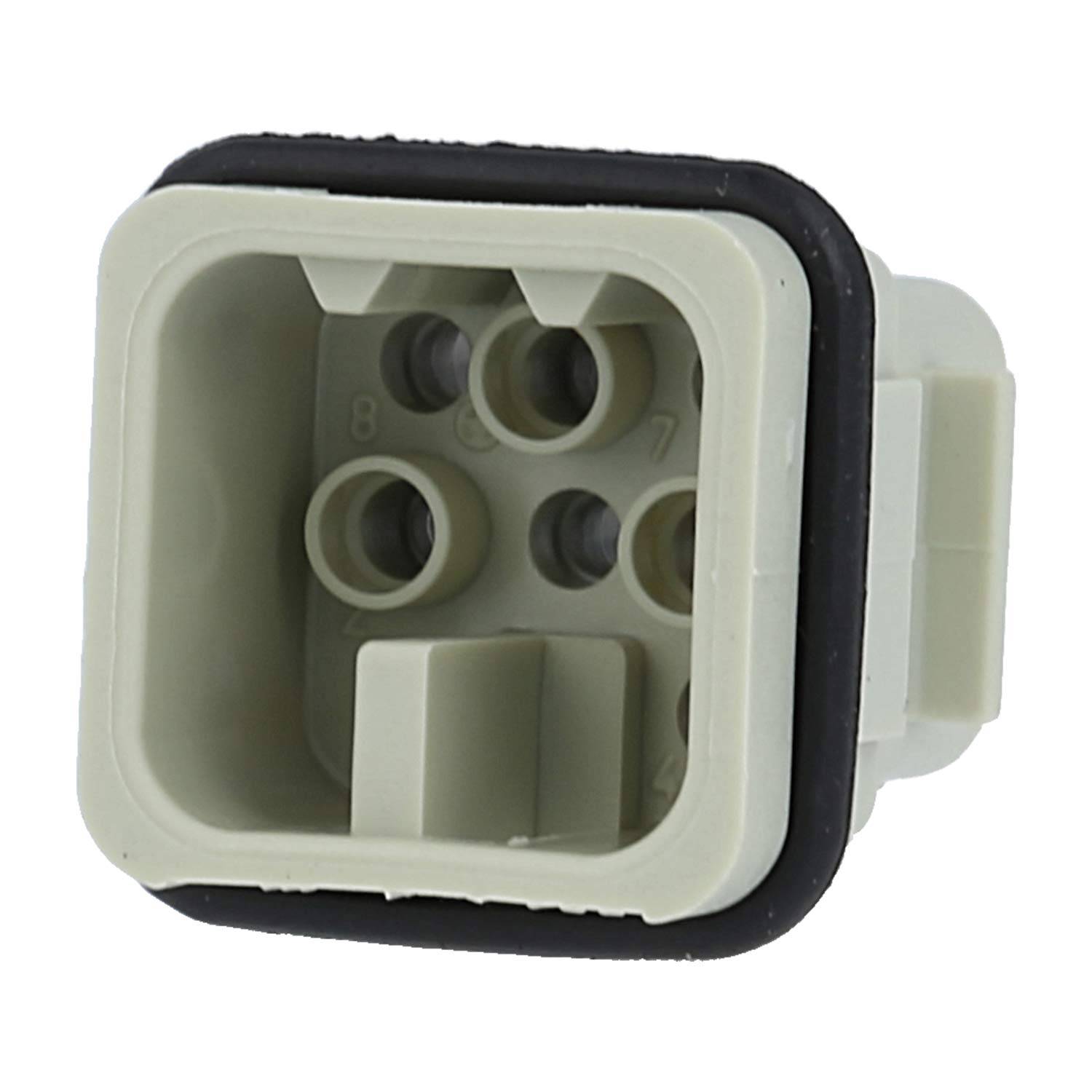

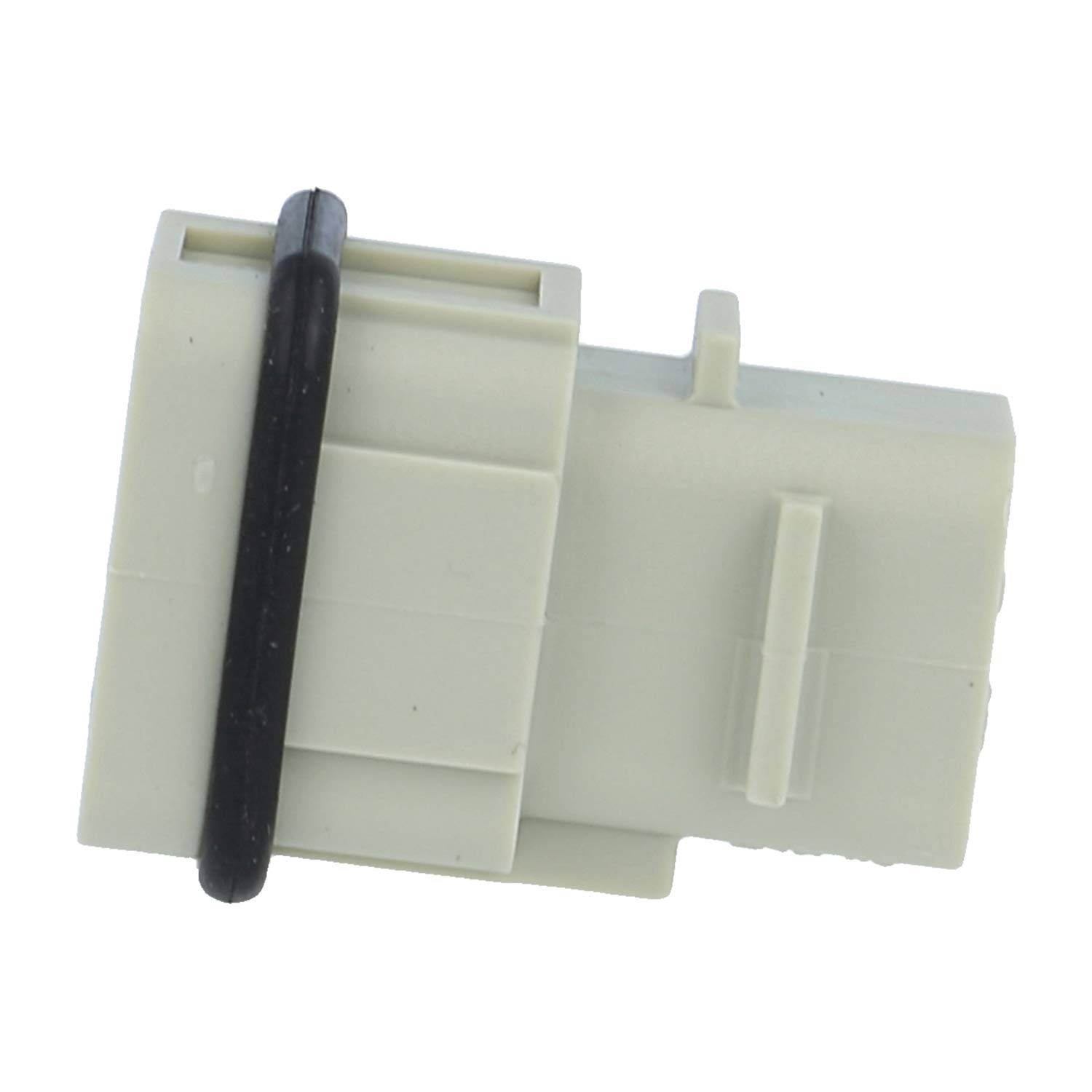

HARTING Han 8D Stifteinsatz (M) Crimpanschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück-0

HARTING Han 8D Stifteinsatz (M) Crimpanschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück-1

HARTING Han 8D Stifteinsatz (M) Crimpanschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück-2

HARTING Han 8D Stifteinsatz (M) Crimpanschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück-3

HARTING Han 8D Stifteinsatz (M) Crimpanschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück-4

1/5

Produkt-Art

Steckverbinder

Serie

Han® D

Anschluss

Crimpen

Gesamtpolzahl

Leiterquerschnitt (min.)

0.14 mm²

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

23 Stück

Verkauf und Versand:

Stecker Express GmbH - Österreich Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 8,31 / Stück)

€ 8,31

steuerfreie IGL

€ 9,95

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Typ: 8D Crimpanschluss
Bauart: Stifteinsatz (M)
Polzahl: 8-polig
Beschriftung: 1 - 8
Anschlusstechnik: Crimpanschluss
Bemessungsspannung / AC/DC: AC 50V/DC 120V
Bemessungsspannung / nach UL: 50V
Bemessungsspannung / nach CSA: 50V
Bemessungsstrom / Strom: 10A
Bemessungsstoßspannung: 0,8kV
Verschmutzungsgrad: 3
Isolationswiderstand: >=10Ohm
Querschnitt / mm²: 0,14mm² - 2,5mm²
Querschnitt / AWG: AWG26 - AWG14
Abisolierlänge / Länge: 6,0mm - 8,0mm

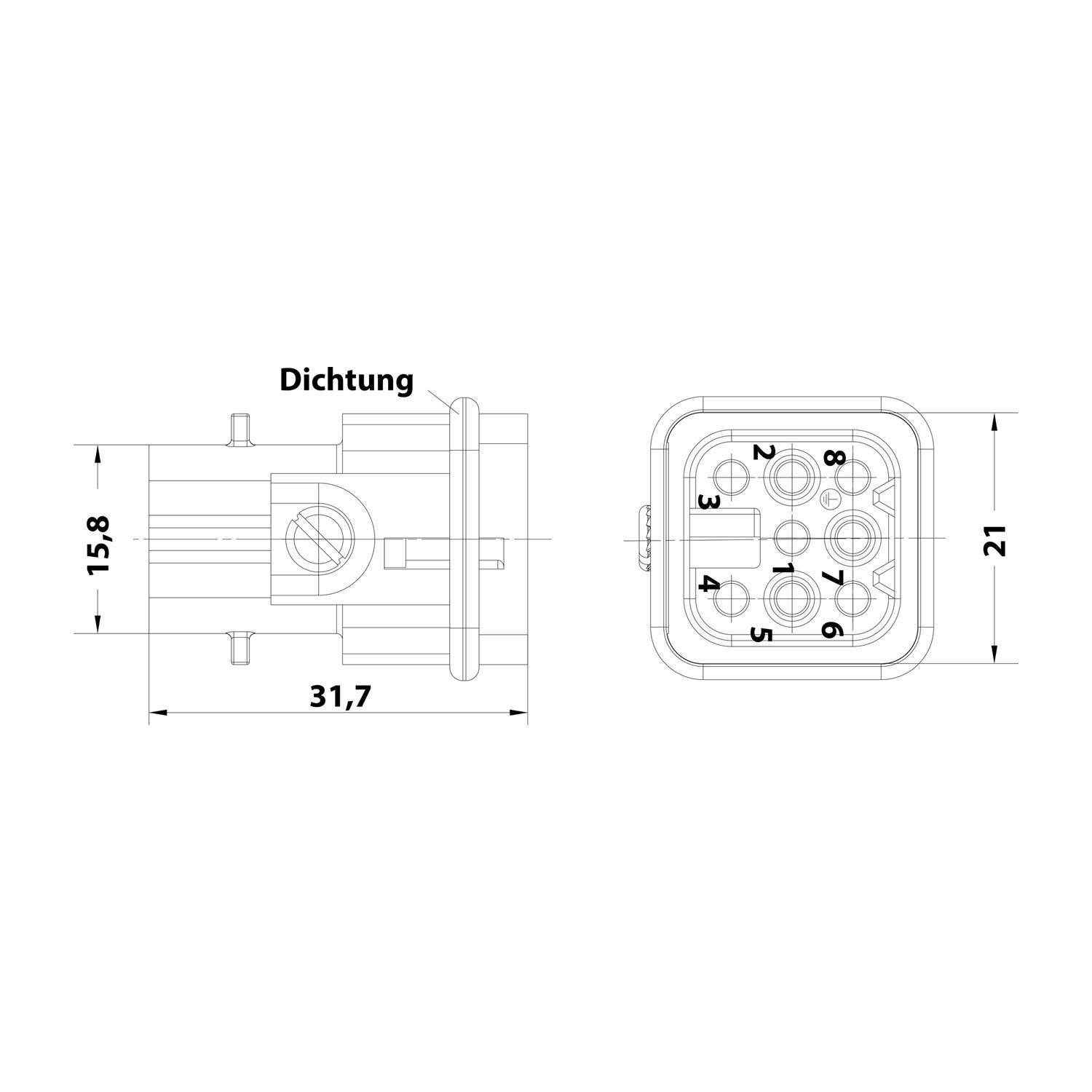

Maße / Länge: 31,7mm
Maße / Breite: 21,0mm
Maße / Höhe: 21,0mm
Temperaturbereich: -40°C bis 125°C
Steckzyklen: >=500
Passend für: 3A-Gehäuse
Werkstoff / Isolierstoff: Polyamid (PA)
Werkstoff / Dichtung: Nitril-Butadien-Kautschuk (NBR)
Farbe / Farbton: kieselgrau RAL 7032
Zulassungen / Normen / Brandverhalten nach UL: HB nach UL94
Merkmale: - Zeitsparender Anschluss durch Verwendung von Crimpkontakten.
Merkmale: - Passende D-Crimpkontakte (Stift) versilbert oder vergoldet müssen separat bestellt werden.
Merkmale: - Durch den Einsatz eines Kodierelements (116682), können Verwechslungen gleicher Steckverbinder vermieden werden. Der dem Kodierelement gegenüberliegende Stift darf nicht bestückt sein.
Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 8 polig

Produkt-Art: Steckverbinder

Serie: Han® D

Besonderheiten: kodierbar

Anschluss: Crimpen

Polzahl: 8

Gesamtpolzahl: 8

Leiterquerschnitt (min.): 0.14 mm²

Leiterquerschnitt (max.): 2.5 mm²

Steckzyklen: 500

Bemessungsstrom: 10 A

Inhalt: 1 St.

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 934004998 HARTING Han 8D Stifteinsatz (M) Crimpanschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück

Beschreibung

09360083001 HARTING Han 8D Stifteinsatz (M) Crimpanschluss, 8-polig AC 50V / DC 120V, 10A: Typ: 8D Crimpanschluss Bauart: Stifteinsatz (M) Polzahl: 8-polig Beschriftung: 1 - 8 Anschlusstechnik: Crimpanschluss Bemessungsspannung: AC/DC: AC 50V/DC 120V nach UL: 50V nach CSA: 50V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 0,8kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 2,5mm² AWG: AWG26 - AWG14 Abisolierlänge: Länge: 6,0mm - 8,0mm Maße: Länge: 31,7mm Breite: 21,0mm Höhe: 21,0mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 3A-Gehäuse Werkstoff: Isolierstoff: Polyamid (PA) Dichtung: Nitril-Butadien-Kautschuk (NBR) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: HB nach UL94 Merkmale: - Zeitsparender Anschluss durch Verwendung von Crimpkontakten. - Passende D-Crimpkontakte (Stift) versilbert oder vergoldet müssen separat bestellt werden. - Durch den Einsatz eines Kodierelements (116682), können Verwechslungen gleicher Steckverbinder vermieden werden. Der dem Kodierelement gegenüberliegende Stift darf nicht bestückt sein. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 8 polig
