Name: HARTING Han Q5/0 Stifteinsatz (M) Quick-Lock-Anschluss, 5-polig+PE 230V/400V, 16A - 1 Stück
Brand: HARTING
SKU: 933987173
Availability: InStock

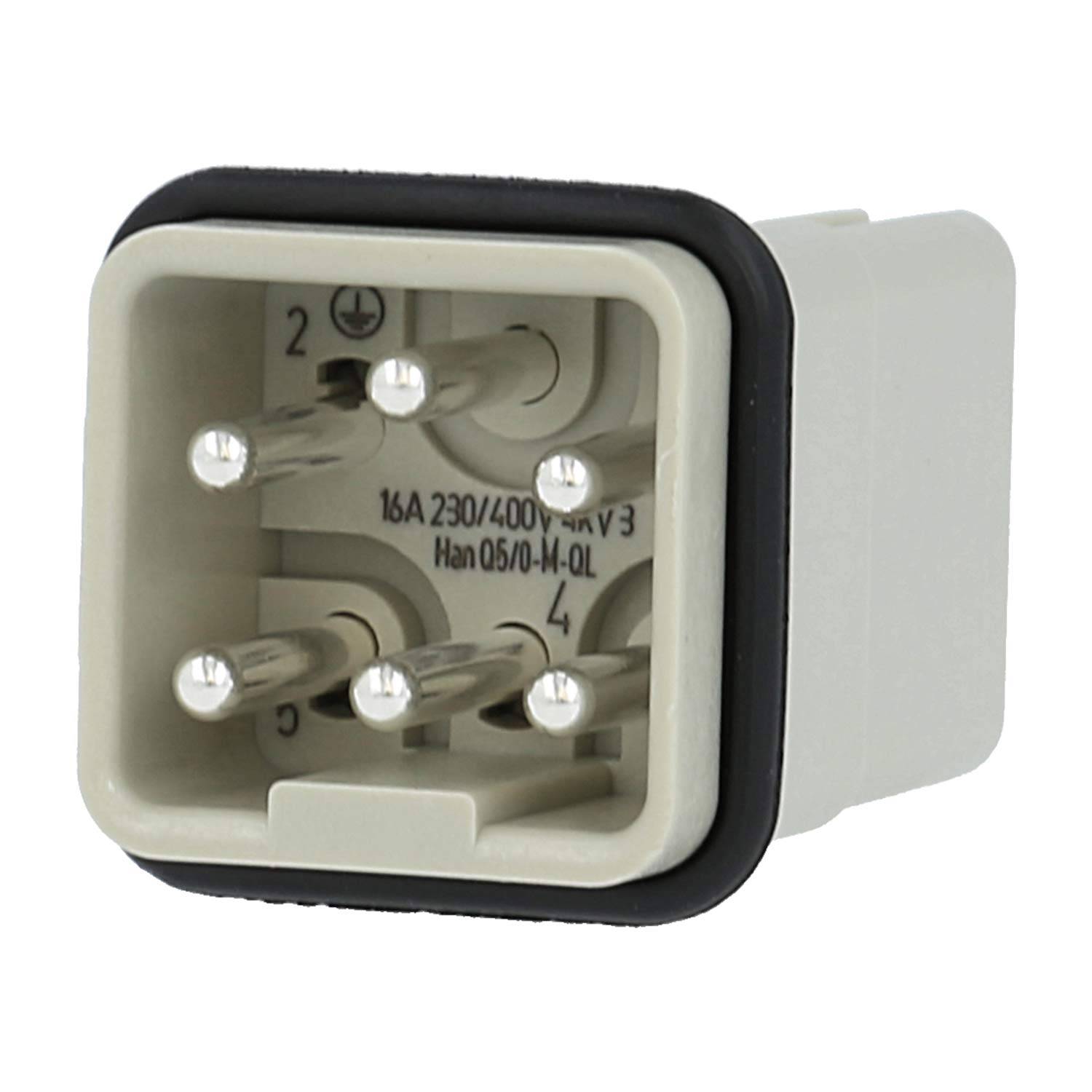

HARTING Han Q5/0 Stifteinsatz (M) Quick-Lock-Anschluss, 5-polig+PE 230V/400V, 16A - 1 Stück-0

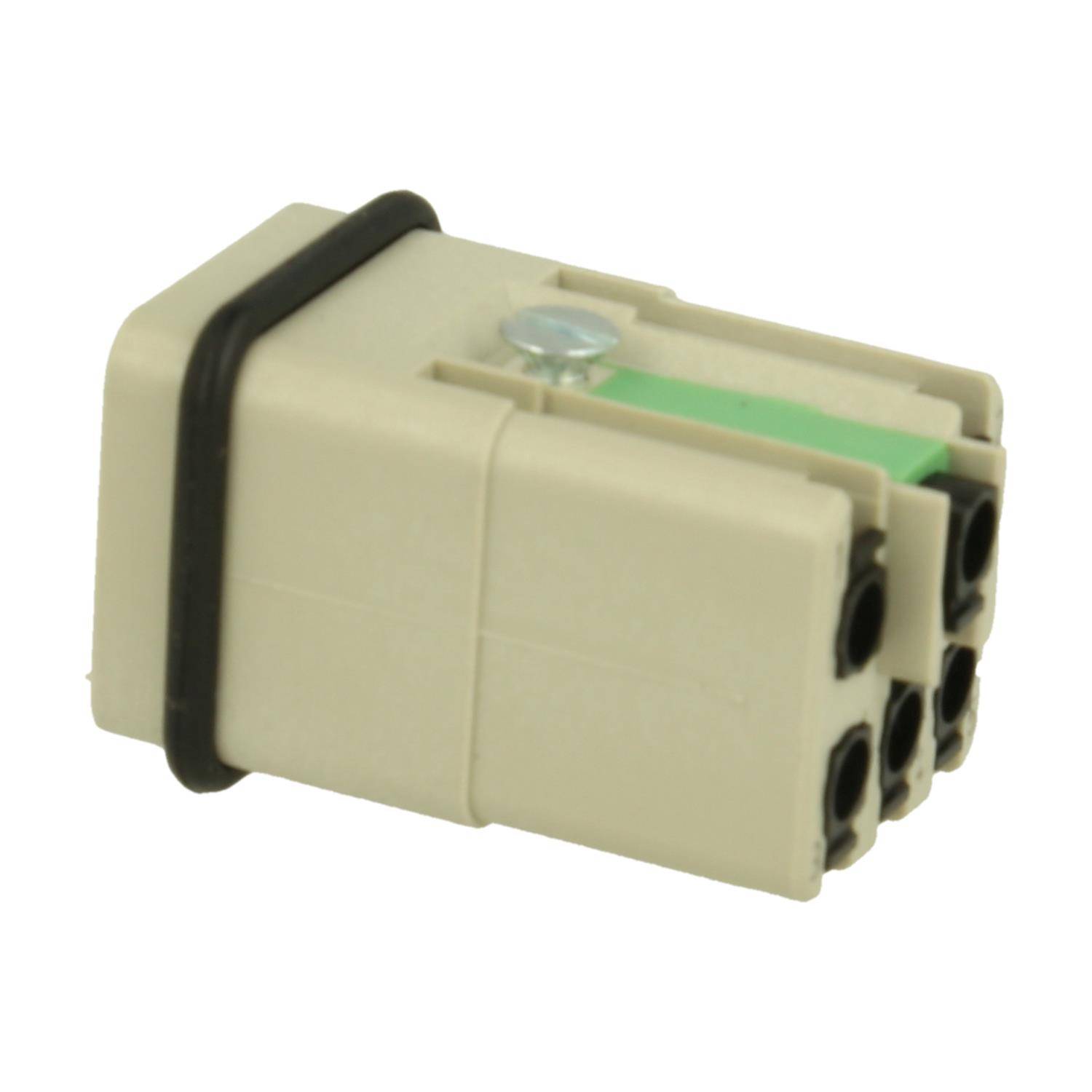

HARTING Han Q5/0 Stifteinsatz (M) Quick-Lock-Anschluss, 5-polig+PE 230V/400V, 16A - 1 Stück-1

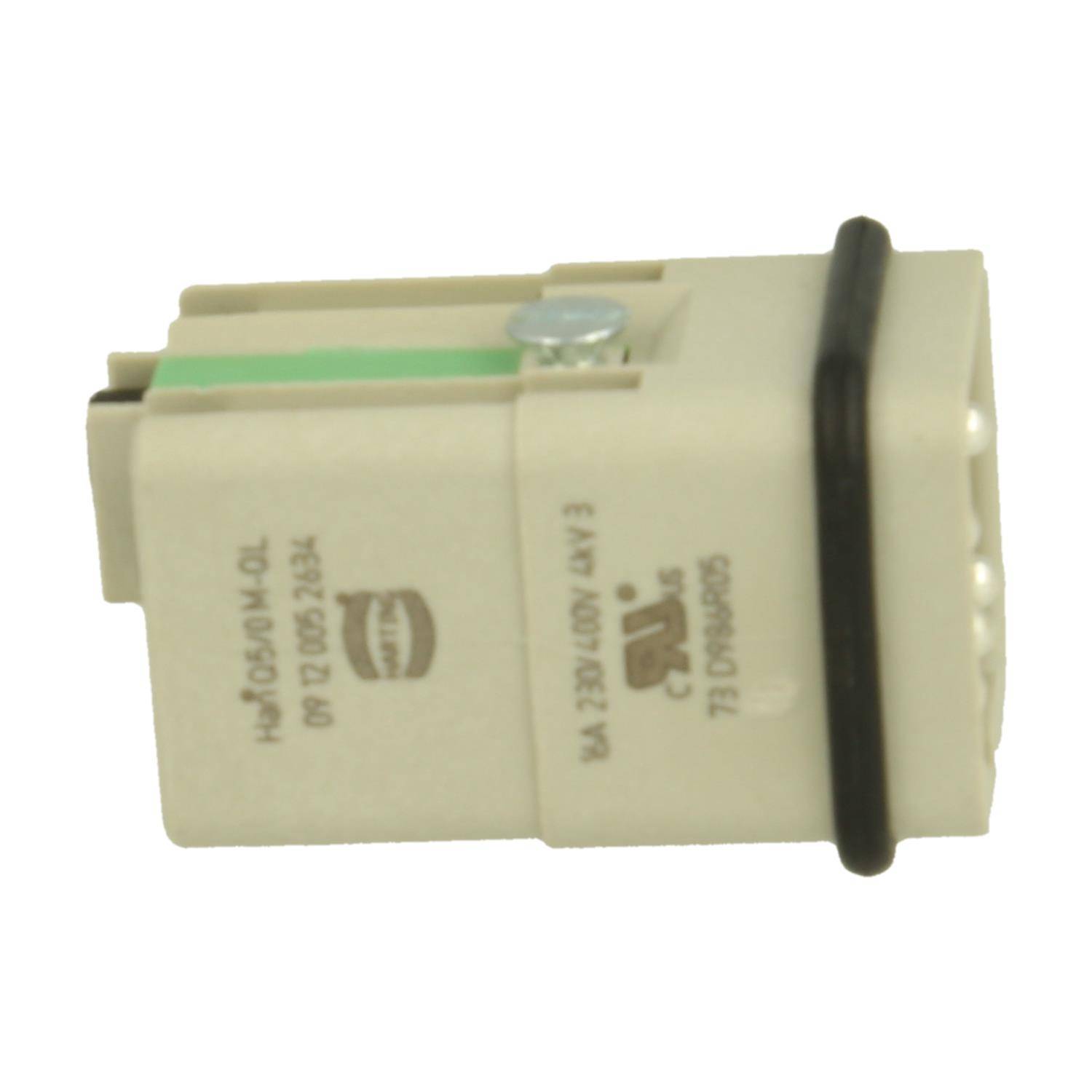

HARTING Han Q5/0 Stifteinsatz (M) Quick-Lock-Anschluss, 5-polig+PE 230V/400V, 16A - 1 Stück-2

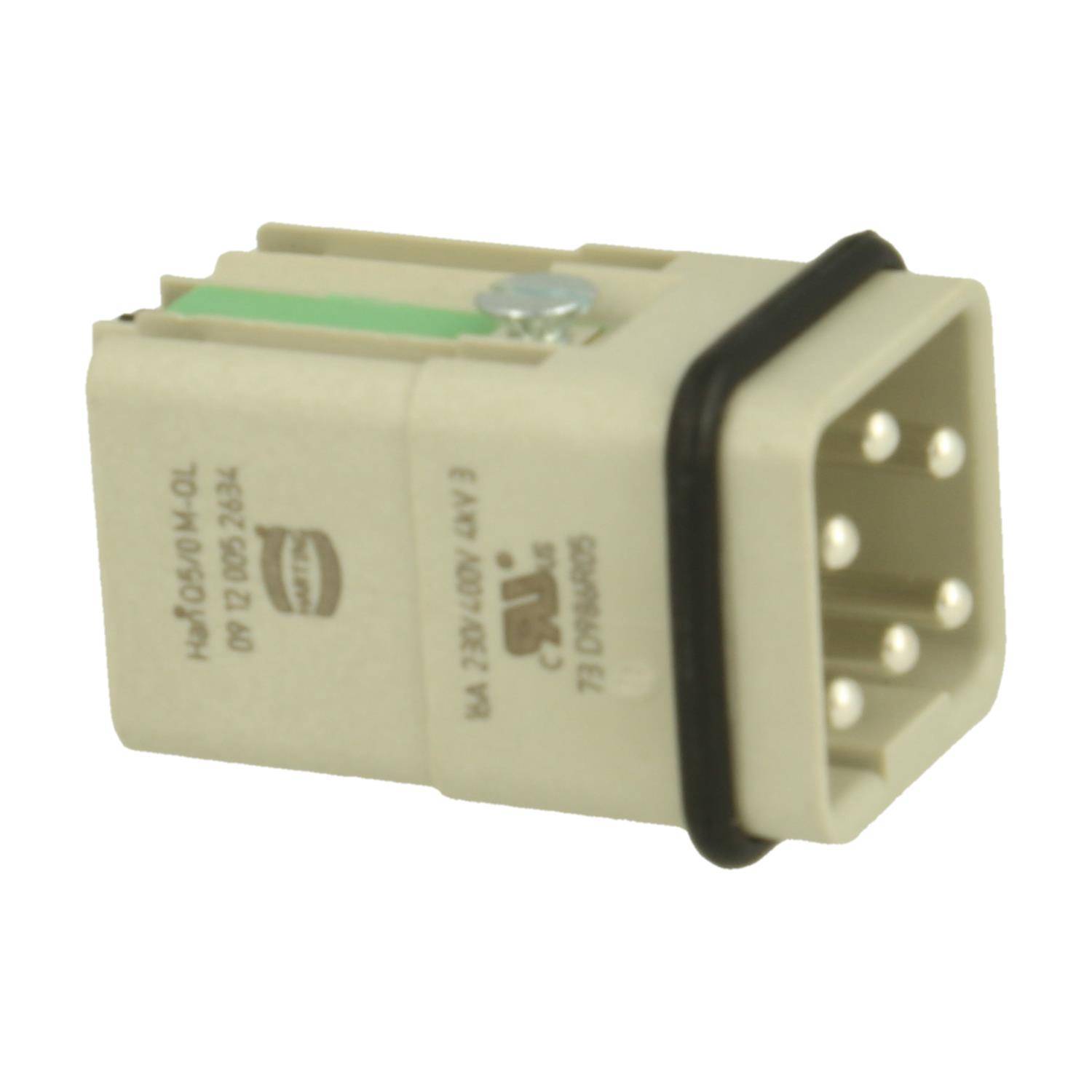

HARTING Han Q5/0 Stifteinsatz (M) Quick-Lock-Anschluss, 5-polig+PE 230V/400V, 16A - 1 Stück-3

1/4

Produkt-Art

Steckverbinder

Serie

Han® Q

Anschluss

Han-Quick Lock®

Gesamtpolzahl

5 + PE

Leiterquerschnitt (min.)

0.25 mm²

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

21 Stück

Verkauf und Versand:

Stecker Express GmbH - Österreich Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 33,51 / Stück)

€ 33,51

steuerfreie IGL

€ 9,95

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Typ: Q5/0 Quick-Lock Einsatz
Bauart: Stifteinsatz (M)
Polzahl: 5-polig +PE
Beschriftung: 1 - 5
Anschlusstechnik: Quick-Lock-Anschluss
Bemessungsspannung / Spannung: 230V/400V
Bemessungsstrom / Strom: 16A
Bemessungsstoßspannung: 4kV
Verschmutzungsgrad: 3
Isolationswiderstand: >=10Ohm
Querschnitt / mm²: 0,25mm² - 1,5mm²
Querschnitt / AWG: AWG24 - AWG16
Abisolierlänge / Länge: 10,0mm
Maße / Länge: 37,9mm
Maße / Breite: 21,0mm
Maße / Höhe: 21,0mm
Ader Aderdurchmesser max.: 3,6mm
Temperaturbereich: -40°C bis 125°C
Steckzyklen: >=500
Passend für: 3A-Gehäuse
Werkstoff / Isolierstoff: Polycarbonat (PC)
Werkstoff / Kontakt: Kupferlegierung
Werkstoff / Kontaktoberfläche: hartversilbert
Farbe / Farbton: kieselgrau RAL 7032
Zulassungen / Normen / Brandverhalten nach UL: V0 nach UL94
Merkmale: - Feldkonfektionierbar ohne Spezialwerkzeug.
Merkmale: - Verkürzten Montagezeiten durch innovative Quick-Lock-Anschlusstechnologie.
Merkmale: - Kontakteinsatz passend für die Metall- und Kunststoffgehäuse der Baureihe 3A.
Merkmale: - Vibrations- und schockfest.
Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 5 polig

Produkt-Art: Steckverbinder

Serie: Han® Q

Besonderheiten: Feldkonfektion (werkzeuglos)

Anschluss: Han-Quick Lock®

Polzahl: 5

Gesamtpolzahl: 5 + PE

Leiterquerschnitt (min.): 0.25 mm²

Leiterquerschnitt (max.): 1.5 mm²

Steckzyklen: >=500

Baureihe: 3A

Bemessungsspannung: 230V/400V V

Bemessungsstrom: 16 A

Inhalt: 1 St.

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

Voreilender Kontakt (PE): Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 933987173 HARTING Han Q5/0 Stifteinsatz (M) Quick-Lock-Anschluss, 5-polig+PE 230V/400V, 16A - 1 Stück

Beschreibung

09120052634 HARTING Han Q5/0 Stifteinsatz (M) Quick-Lock-Anschluss, 5-polig+PE 230V/400V, 16A: Typ: Q5/0 Quick-Lock Einsatz Bauart: Stifteinsatz (M) Polzahl: 5-polig +PE Beschriftung: 1 - 5 Anschlusstechnik: Quick-Lock-Anschluss Bemessungsspannung: Spannung: 230V/400V Bemessungsstrom: Strom: 16A Bemessungsstoßspannung: 4kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,25mm² - 1,5mm² AWG: AWG24 - AWG16 Abisolierlänge: Länge: 10,0mm Maße: Länge: 37,9mm Breite: 21,0mm Höhe: 21,0mm Ader Aderdurchmesser max.: 3,6mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 3A-Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Feldkonfektionierbar ohne Spezialwerkzeug. - Verkürzten Montagezeiten durch innovative Quick-Lock-Anschlusstechnologie. - Kontakteinsatz passend für die Metall- und Kunststoffgehäuse der Baureihe 3A. - Vibrations- und schockfest. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 5 polig
