Name: HT Instruments PV-SERVICE KIT VDE-Prüfgeräte-Set
Brand: HT Instruments
SKU: 3208700
Availability: BackOrder

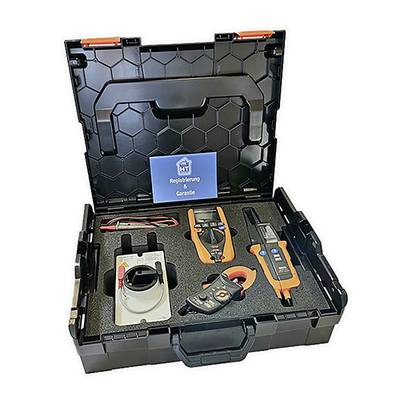

'Geöffneter Werkzeugkoffer mit verschiedenen elektrischen Messgeräten, darunter ein Multimeter, in einem geformten Einsatz.'

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 940,83 / Stück)

€ 940,83

zzgl. MwSt.

Kostenfreier Versand

nur € 59,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Produkt-Art: VDE-Prüfgeräte-Set

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT III 1000 V

Messbereich (VDE): Isolationswiderstand

DIN-Norm: DIN EN 62446

Anzeige-Art: LCD

Genauigkeit: 2.5 %

Typ: PV-SERVICE KIT

Besonderheiten: PV-Anlagentest

Dokumente & Downloads

Datenblatt

Datenblatt 3208700 HT Instruments PV-SERVICE KIT VDE-Prüfgeräte-Set

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3208700 HT Instruments PV-SERVICE KIT VDE-Prüfgeräte-Set

Beschreibung

Mit dem PV-SERVICE KIT können alle notwendigen Messungen für die Abnahme einer PV-Anlage gemäß den Vorgaben der VDE 0126-23 (EN 62446) durchgeführt werden. Isolationstester 1 kV mit Multimeterfunktion & Niederohmmessung. 2-poliger Spannungsprüfer (CAT IV) mit Lastzuschaltung bis 1000 V AC/DC. AC/DC Stromwandler mit 2 Messbereichen – 40 A & 400 A AC/DC.

NEPTUNE
Isolations- & Niederohmmessung
Spannung AC/DC & Drehfeldrichtung
Widerstand- und Durchgangsprüfung mit Summer
DC, AC TRMS, AC+DC TRMS Spannung bis 1000 V
Frequenz von Spannung und / oder Strom
MAX / MIN / PEAK / HOLD Funktionen
präzise Anzeige mit 10.000 Punkten
Autorange Messungen mit autom. AC/DC Erkennung
Ermittlung des Polarisationsindex (PI) & dielektrischen Absorptionverhältnis (DAR)
HT10
Taster für Lastzuschaltung
große LCD Anzeige mit Beleuchtung
Messstellenbeleuchtung mit weißer LED
19 mm Kontaktabstand für Einhandprüfung
Sicherheit nach CAT IV 600 V, CAT III 1000 V
HT4006
Messbereich (40 A): 0,1 A ÷ 40 A AC/DC
Messbereich (400 A): 0,5 A ÷ 400 A AC/DC
Genauigkeit: ± 2,5 % rdg
max. Kabeldurchmesser 30 mm
Überspannungskat. CAT III 600 V, CAT IV 300 V
Anschluss über Bananenstecker an das NEPTUNE, Kabel 1 m

Ausführung

Leerlaufspannung bis 1000V DC mit dem Neptune
Kurzschlussstrom bis 20A DC mit dem Neptune und dem Stromwandler HT4006 in Verbindung mit einem Kurzschlusstromschalter
Isolationsmessung bis 1000V DC mit dem Neptune
Niederohmmessung / Durchgangsprüfung (Prüfstrom 200mA) mit dem Neptune
Um bei Bedarf auch die Spannungsfreiheit auf der AC oder DC-Seite der PV-Anlage feststellen zu können, gehört zum Lieferumfang auch ein 2-poliger Spannungsprüfer (Modell HT10)

Hinweise

Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.

Beschreibung

Ausführung

Leerlaufspannung bis 1000V DC mit dem Neptune
Kurzschlussstrom bis 20A DC mit dem Neptune und dem Stromwandler HT4006 in Verbindung mit einem Kurzschlusstromschalter
Isolationsmessung bis 1000V DC mit dem Neptune
Niederohmmessung / Durchgangsprüfung (Prüfstrom 200mA) mit dem Neptune
Um bei Bedarf auch die Spannungsfreiheit auf der AC oder DC-Seite der PV-Anlage feststellen zu können, gehört zum Lieferumfang auch ein 2-poliger Spannungsprüfer (Modell HT10)
