Joy-it ARD-RAMPS-Kit1.6 Motortreiber ARD-RAMPS-Kit1.6 kaufen

Bauteilsatz für Elektronik mit LCD-Display, grüner LED-Platine, Leiterplatte, Kabeln und mehreren kleineren Modulen, wahrscheinlich Sensoren.

Mehrere elektronische Komponenten auf weißem Hintergrund: Ein LCD-Display, eine Platine mit Anschlüssen, Kabel und kleine Sensoren.

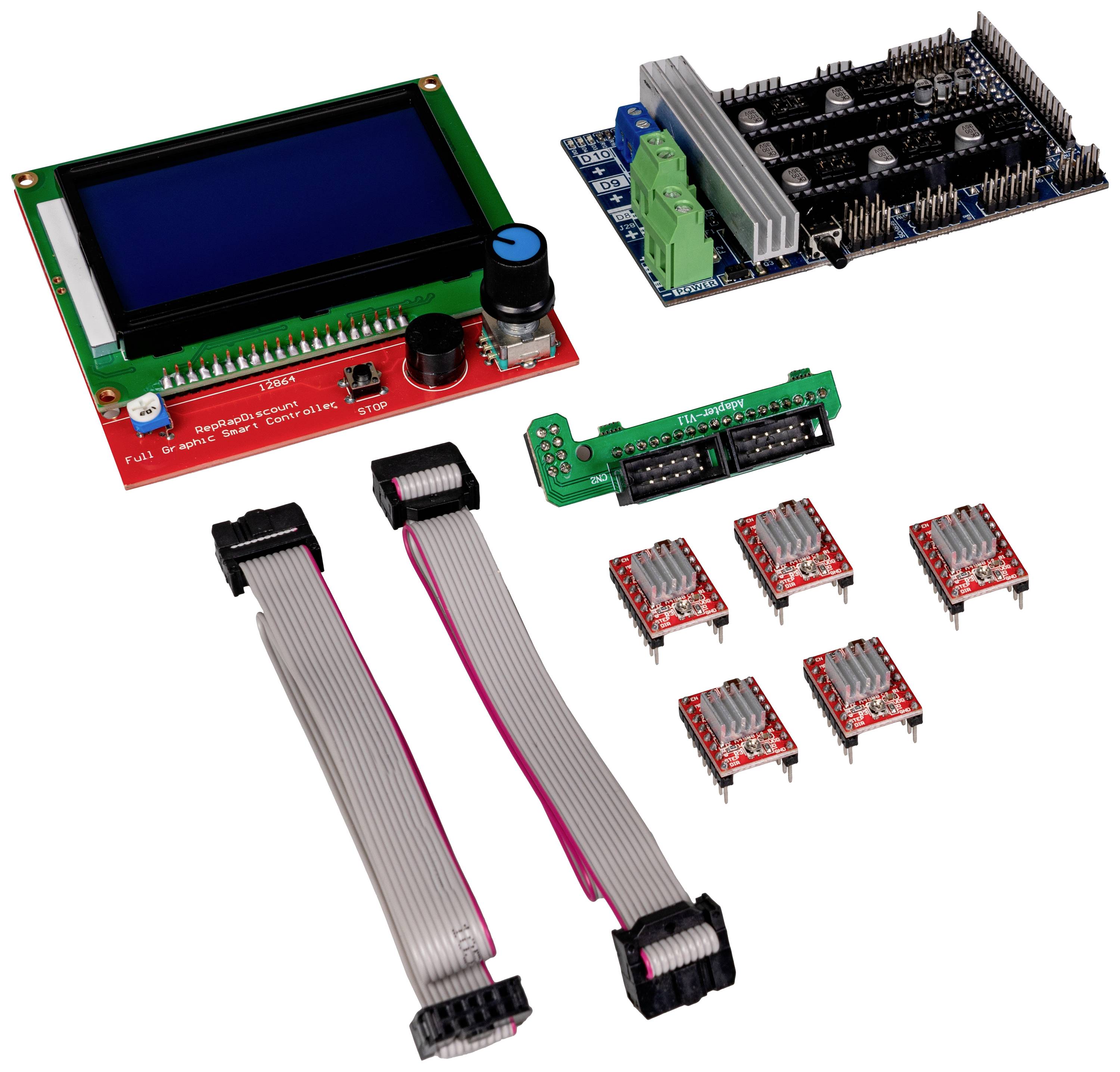

Ein Elektronik-Kit bestehend aus einem Display, einem Controller-Board, Verbindungskabeln, Schaltern und mehreren Steckmodulen.

1/3

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

26 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 25,83 / Stück)

€ 25,83

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

RAMPS 1.6 mit 20x4 LCD und 5x A4988 Motortreiber

Verstärkte MOSFET‘s und Schraubterminals
Anschlüsse für bis zu 6 Schrittmotoren (X, Y, 2x Z, 2x Extruder)
6 Anschlüsse für EndStop-Schalter oder optische End-Stops
Anschlüsse für bis zu 3 Temperatursensoren
3 MOSFET‘s für z. B. HotEnd, Bauteillüfter und Heizbett
5 A Sicherung für Allgemei-nen Stromkreislauf
Separate 20 A Sicherung für Heizbettt-Stromkreislauf
Status LED‘s

Technische Daten

Versorgungsspannung
12 V DC
Kompatibel mit
Arduino MEGA
Features
Anschlüsse für bis zu 6 Schrittmotoren (X, Y, 2x Z, 2x Extruder)
6 Anschlüsse für EndStop-Schalter oder optische End-Stops
Anschlüsse für bis zu 3 Tem-peratursensoren
3 MOSFET‘s für z. B. HotEnd, Bauteillüfter und Heizbett
5 A Sicherung für Allgemei-nen Stromkreislauf
Separate 20 A Sicherung für Heizbettt-Stromkreislauf
Status LED‘s
Verstärkte MOSFET‘s und Schraubterminals
RAMPS1.6, 20x4 LCD, 5x A4988 Motortreiber, 2x Anschlusskabel inkl. Adapterplatine für LCD-Display, Kühlkörper für Mos-fets und Motortreiber

Modell: Arduino Mega

Anschlüsse extern: Schraubklemmen

Länge: 68 mm

Breite: 102 mm

Höhe: 29 mm

Setinhalt: inkl. Display

Produkt-Art: Motortreiber

Passend für: Arduino Mega

Schnittstellen: Schraubklemme

Technologie: LCD-Modul

Tool-Typ: Motortreiber

Dokumente & Downloads

Datenblatt

Datenblatt 2582439 Joy-it ARD-RAMPS-Kit1.6 Motortreiber ARD-RAMPS-Kit1.6

Beschreibung

Mit diesem kompletten Set legen Sie den Grundstein zur Installation eines eigenen 3D Druckers auf Arduinobasis.
Mit der passenden installierten Software auf dem Arduino Mega lassen sich aktuelle Statusmeldungen bzw. Informationen wie Temperatur auf dem großen im Lieferumfang enthaltenen LCD-Display anzeigen.
Im Vergleich zu seinem Vorgänger, wurden beim RAMPS 1.6 die MOSFET‘s und Schraubterminals auf einen höheren Stromverbrauch angepasst. Außerdem wurde das thermische Design überabreitet, um eine bessere Wärmeableitung zu generieren.
