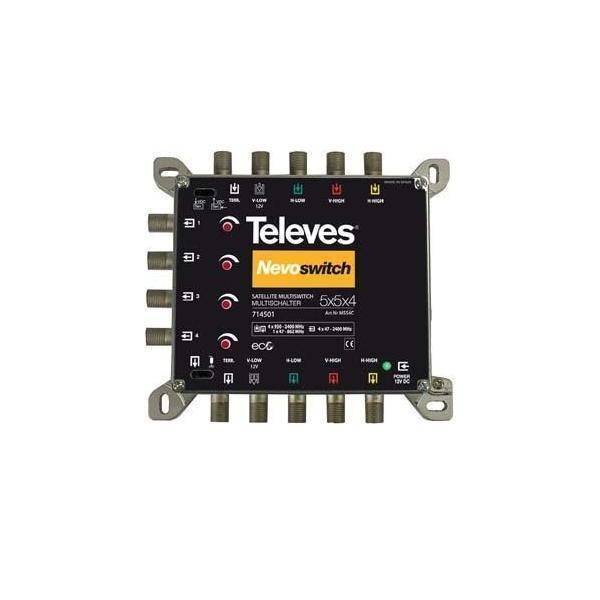

Kaskadierbarer 5-in-4 SAT-Multischalter...
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Highlights & Details
Kaskadierbarer 5-in-4 SAT-Multischalter Guss, receiverpowered
- - 12dB Pegelsteller je Teilnehmer
- - 5 Eingänge für SAT und Terrestrik
- - Farbliche Markierungen für Anschlüsse
- - Kaskadierbar und flexibel einsetzbar
- - Kompaktes Gussgehäuse
- - Receiverpowered und eco-freundlich
Technische Daten
- Teilnehmeranschlüsse: 4Anzahl der Eingänge: 5Terrestrischer Eingang: aktivKaskadierbar: jaAnzahl der Stamm-Ausgänge: 5Max. Stromaufnahme: 65 mANetzteil: ohneSteuersignal: 14/18 V, DiSEqC, 0/22 kHzLNB-Speisung: 12 V22 kHz-Generator: neinVerpackungseinheit: 1 StückMaße (cm): 160 × 130 × 40Bruttogewicht: 0,46 kg, Nettogewicht: 0,46 kgECLASS 7: Multischalter (Empfangstechnik) (19070405)
- Produkt-Art
SAT Multischalter
- Ausführung (Aktiv/Passiv)
Aktiv
- Eingänge (Multischalter)
5 (4 SAT/1 terrestrisch)
- Teilnehmer
4
- Dämpfung terr.
2.5 dB
- Breite
137 mm
- Höhe
120 mm
- Tiefe
30 mm
- UKCA
nicht relevant
Beschreibung
Kaskadierbarer Multischalter mit 5 Eingängen (1 x Terrestrik und 4 x SAT), 4 Teilnehmerausgänge, 5 Durchschleifausgänge und einen 12db Pegelsteller an den Teilnehmerausgängen.
Sehr flexibel: Aufgrund zuschaltbarer Abschlusswiderstände als Einzel- oder Kaskaden-Schalter einsetzbar.
Highlights
- Ein 12dB-Pegelsteller pro Teilnehmer um den Ausgangspegel anzugleichen.
- Schalter für Stromversorgung von terr. Verstärkern
- Spannungsversorgung direkt vom Receiver*
- Fernspeisung über den V-Low-Eingang
- DC-Durchlass zwischen Eingänge und Kaskadenausgängen
- Terrestrisch Akitv
- Europäische Qualität und Design, 100% bei Televes hergestellt und überprüft
Merkmale
- Sehr kompakt
- Gussgehäuse bei Televes entwickelt und hergestellt
- Eingänge und Durchschleifausgänge farblich markiert
- Mit ECO Modus: Teilnehmer abhängiger Stromverbrauch
- Umschaltung zwischen Kaskade und Einzelschalter (Abschlusswiderstände zuschaltbar)
- 12 V Netzteil
- Geringer Stromverbrauch, dadurch ökonomischer Betrieb (receiverpowered)
Spezifikation
- Eingange-Anzahl 5
- Kaskadenausgänge-Anzahl 5
- Teilnehmerausgänge-Anzahl 4
- Frequenzbereich TERR. MHz 47 ... 862
- Frequenzbereich SAT. MHz 950 ... 2400
- Eingangspegel TERR. dBμV 92
- Eingangspegel SAT. dBμV 105
- Durchgangsdampfung TERR. dB 2
- Durchgangsdampfung SAT. dB 1,5 ... 4
- Teilnehmerdämpfung 1...8 TERR. dB 2
- Teilnehmerdämpfung 1...8 SAT. dB 1
- Pegelsteller pro Teilnehmer dB 0 ... 12
- Entkopplung H/V dB undgt 30
- TN-Entkopplung dB undgt 25
- Spannungsversorgung Vdc 12
- Max. Stromaufnahme (PSU) mA 40
- Max. Stromaufnahme (STB) mA 35
- Betriebstemperatur °C -5 ... 45
- Schutzindex 20
Physische Daten
- Nettogewicht:378 g
- Bruttogewicht: 378 g
- Breite: 137 mm
- Höhe: 121 mm
- Tiefe: 29 mm
- Hauptproduktgewicht: 358 g
Verpackung
- Karton 1 Stk.
