PEM CWTUMHF-F/03/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 60 A (max) kaufen | Conrad AT

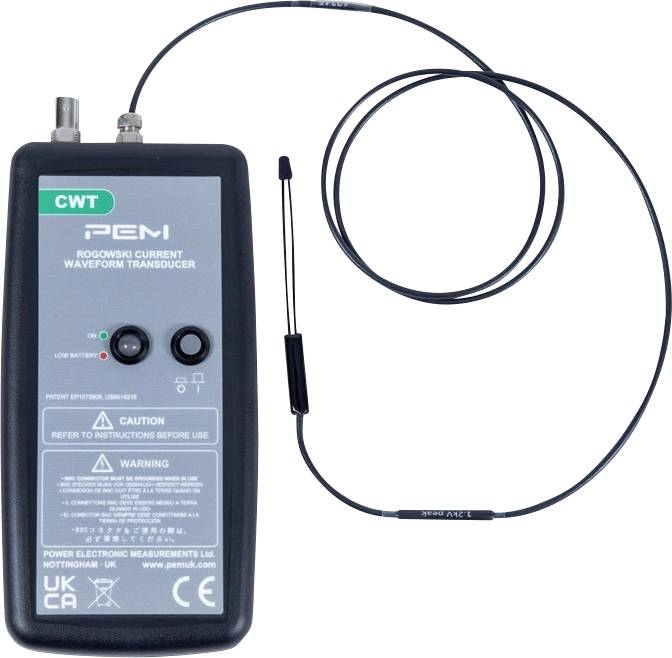

Ein tragbarer Rogowski-Stromwellenformwandler von PEM, ausgestattet mit Tasten für Empfindlichkeits- und Verstärkungseinstellungen und einem langen Drahtfühler.

Ein tragbarer Rogowski-Stromwellenformwandler von PEM, ausgestattet mit Tasten für Empfindlichkeits- und Verstärkungseinstellungen und einem langen Drahtfühler.

PEM

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

1 Stück

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 2.487,50 / Stück)

€ 2.487,50

zzgl. MwSt.

Kostenfreier Versand

nur € 90,00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

PEM Rogowski Stromschleife CWTUMHF-F/03/R/1/55

Schleifenlänge 55 mm
1 m Kabellänge
Bandbreite 30 MHz

Technische Daten

Sensitivität: 100 mV/A
Maximale di/dt-Fähigkeit: 4,0 kA/µs
Einfacher Anschluss an Oszilloskope über BNC-Stecker

Produkt-Art: Stromzangenadapter

: Werksstandard (ohne Zertifikat)

Messbereich A/AC max.: 60 A

Abm.: (L x B) 55 mm x 1.7 mm

Strommessung: AC

Breite: 1.7 mm

Länge: 55 mm

Messart: Zerstörungsfrei

Messbereich Temperatur (max.): 125 °C

Messbereich Temperatur (min.): -40 °C

Frequenzbereich: Bis zu 30 MHz

Dokumente & Downloads

Datenblatt

Datenblatt 3540297 PEM CWTUMHF-F/03/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 60 A (max)

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3540297 PEM CWTUMHF-F/03/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 60 A (max)

Beschreibung

Die PEM CWTUMHF-F/03 ist ein kompakter und leistungsfähiger Rogowski-Stromwandler, der speziell für präzise Hochfrequenz-Strommessungen entwickelt wurde. Die einzigartige Forked-Bauweise dieser Rogowski-Spule reduziert die Gesamtgröße der Schleife und minimiert so die Beeinflussung des Messkreises. Mit einer abgeschirmten Spule von nur 1,7 mm Querschnitt bietet dieses Modell eine exzellente Spannungsimmunität und ermöglicht störungsfreie Messungen selbst kleinster Stromsignale. Dank einer Sensitivität von 100 mV/A und einem Spitzenstrombereich bis 60 A ist der CWTUMHF-F/03 optimal für hochfrequente Anwendungen in der Leistungselektronik.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.

Beschreibung

Die PEM CWTUMHF-F/03 ist ein kompakter und leistungsfähiger Rogowski-Stromwandler, der speziell für präzise Hochfrequenz-Strommessungen entwickelt wurde. Die einzigartige Forked-Bauweise dieser Rogowski-Spule reduziert die Gesamtgröße der Schleife und minimiert so die Beeinflussung des Messkreises. Mit einer abgeschirmten Spule von nur 1,7 mm Querschnitt bietet dieses Modell eine exzellente Spannungsimmunität und ermöglicht störungsfreie Messungen selbst kleinster Stromsignale. Dank einer Sensitivität von 100 mV/A und einem Spitzenstrombereich bis 60 A ist der CWTUMHF-F/03 optimal für hochfrequente Anwendungen in der Leistungselektronik.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.

Zubehör

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Das notwendige Zubehör ist erforderlich, um den Artikel wie beschrieben zu verwenden

Knipex ESD-Tischmatte (L x B x H) 1000 x 1000 x 1 mm

Knipex ESD-Tischmatte (L x B x H) 1000 x 1000 x 1 mm

Conrad Electronic

€ 162,49^*

1 m² = € 162,49

-15%

VOLTCRAFT DLA-3L 16 Messadapter CEE 16 A - CEE 16 A

VOLTCRAFT DLA-3L 16 Messadapter CEE 16 A - CEE 16 A

Conrad Electronic

€ 108,33

€ 91,66^*

-27%

VOLTCRAFT DLA-1L 16 Messadapter Schutzkontakt 16 A - Schutzkontakt 16 A

VOLTCRAFT DLA-1L 16 Messadapter Schutzkontakt 16 A - Schutzkontakt 16 A

Conrad Electronic

€ 91,66

€ 67,33^*

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

VOLTCRAFT VC-515 Stromzangenadapter Messbereich A/AC (Bereich): 1 - 1000 A Messbereich A/DC (Bereich): 1 - 1000 A

VOLTCRAFT VC-515 Stromzangenadapter Messbereich A/AC (Bereich): 1 - 1000 A Messbereich A/DC (Bereich): 1 - 1000 A

Conrad Electronic

€ 81,66^*

testo 0590 0003 Stromzangenadapter Messbereich A/AC (Bereich): 0 - 400 A Messbereich A/DC (Bereich): 0 - 400 A flexibel

testo 0590 0003 Stromzangenadapter Messbereich A/AC (Bereich): 0 - 400 A Messbereich A/DC (Bereich): 0 - 400 A flexibel

Conrad Electronic

€ 133,33^*

Fluke i1010KIT Stromzangenadapter Messbereich A/AC (Bereich): 1 - 600 A Messbereich A/DC (Bereich): 1 - 1000 A

Fluke i1010KIT Stromzangenadapter Messbereich A/AC (Bereich): 1 - 600 A Messbereich A/DC (Bereich): 1 - 1000 A

Conrad Electronic

€ 757,50^*

Fluke i410-KIT Stromzangenadapter Messbereich A/AC (Bereich): 0 - 400 A Messbereich A/DC (Bereich): 0 - 400 A

Fluke i410-KIT Stromzangenadapter Messbereich A/AC (Bereich): 0 - 400 A Messbereich A/DC (Bereich): 0 - 400 A

Conrad Electronic

€ 499,17^*

Fluke i200 Stromzangenadapter Messbereich A/AC (Bereich): 0.5 - 200 A

Fluke i200 Stromzangenadapter Messbereich A/AC (Bereich): 0.5 - 200 A

Conrad Electronic

€ 254,17^*

Chauvin Arnoux MA 200-45 Stromzangenadapter Messbereich A/AC (Bereich): 0.5 - 300 A flexibel

Chauvin Arnoux MA 200-45 Stromzangenadapter Messbereich A/AC (Bereich): 0.5 - 300 A flexibel

Conrad Electronic

€ 539,24^*

PEM CWT 06 Ultra Mini Stromzangenadapter Messbereich A/AC (Bereich): 120 A (max) flexibel

PEM CWT 06 Ultra Mini Stromzangenadapter Messbereich A/AC (Bereich): 120 A (max) flexibel

Conrad Electronic

€ 1.815,83^*

Fluke 80i-110s Stromzangenadapter Messbereich A/AC (Bereich): 0 - 100 A Messbereich A/DC (Bereich): 0 - 100 A

Fluke 80i-110s Stromzangenadapter Messbereich A/AC (Bereich): 0 - 100 A Messbereich A/DC (Bereich): 0 - 100 A

Conrad Electronic

€ 1.204,17^*

Gossen Metrawatt CP1800 Stromzangenadapter Messbereich A/AC (Bereich): 100 mA - 1250 A Messbereich A/DC (Bereich): 100 m

Gossen Metrawatt CP1800 Stromzangenadapter Messbereich A/AC (Bereich): 100 mA - 1250 A Messbereich A/DC (Bereich): 100 m

Conrad Electronic

€ 470,83^*

Metrel A 1472 Stromzangenadapter

Metrel A 1472 Stromzangenadapter

Conrad Electronic

€ 474,17^*

PEM CWT 015 Ultra Mini Stromzangenadapter Messbereich A/AC (Bereich): 30 A (max) flexibel

PEM CWT 015 Ultra Mini Stromzangenadapter Messbereich A/AC (Bereich): 30 A (max) flexibel

Conrad Electronic

€ 1.815,83^*

PEM CWTUMHF-F/30/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 6000 A (max)

PEM CWTUMHF-F/30/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 6000 A (max)

Conrad Electronic

€ 2.487,50^*

PEM CWT 15 Ultra Mini Stromzangenadapter Messbereich A/AC (Bereich): 3000 A (max) flexibel

PEM CWT 15 Ultra Mini Stromzangenadapter Messbereich A/AC (Bereich): 3000 A (max) flexibel

Conrad Electronic

€ 1.815,83^*

Chauvin Arnoux E27 Stromzangenadapter Messbereich A/AC (Bereich): 100 mA - 100 A Messbereich A/DC (Bereich): 100 mA - 10

Chauvin Arnoux E27 Stromzangenadapter Messbereich A/AC (Bereich): 100 mA - 100 A Messbereich A/DC (Bereich): 100 mA - 10

Conrad Electronic

€ 443,89^*

Fluke i2000 flex Stromzangenadapter Messbereich A/AC (Bereich): 2 - 2000 A flexibel

Fluke i2000 flex Stromzangenadapter Messbereich A/AC (Bereich): 2 - 2000 A flexibel

Conrad Electronic

€ 520,83^*

Gossen Metrawatt WZ1001 Stromzangenadapter Messbereich A/AC (Bereich): 1 - 1000 A

Gossen Metrawatt WZ1001 Stromzangenadapter Messbereich A/AC (Bereich): 1 - 1000 A

Conrad Electronic

€ 48,33^*

Chauvin Arnoux PAC 27 Stromzangenadapter Messbereich A/AC (Bereich): 0.5 - 1000 A Messbereich A/DC (Bereich): 0.5 - 1400

Chauvin Arnoux PAC 27 Stromzangenadapter Messbereich A/AC (Bereich): 0.5 - 1000 A Messbereich A/DC (Bereich): 0.5 - 1400

Conrad Electronic

€ 445,83^*

Gossen Metrawatt Z3512A Stromzangenadapter Messbereich A/AC (Bereich): 0.001 - 1200 A

Gossen Metrawatt Z3512A Stromzangenadapter Messbereich A/AC (Bereich): 0.001 - 1200 A

Conrad Electronic

€ 774,68^*

-9%

Fluke i410 Stromzangenadapter Messbereich A/AC (Bereich): 0.5 - 400 A Messbereich A/DC (Bereich): 0.5 - 400 A

Fluke i410 Stromzangenadapter Messbereich A/AC (Bereich): 0.5 - 400 A Messbereich A/DC (Bereich): 0.5 - 400 A

Conrad Electronic

€ 454,17

€ 412,50^*

Gossen Metrawatt WZ12D Stromzangenadapter Messbereich A/AC (Bereich): 30 mA - 150 A

Gossen Metrawatt WZ12D Stromzangenadapter Messbereich A/AC (Bereich): 30 mA - 150 A

Conrad Electronic

€ 279,17^*

Fluke i30 Stromzangenadapter Messbereich A/AC (Bereich): 1 mA - 30 A Messbereich A/DC (Bereich): 1 mA - 30 A

Fluke i30 Stromzangenadapter Messbereich A/AC (Bereich): 1 mA - 30 A Messbereich A/DC (Bereich): 1 mA - 30 A

Conrad Electronic

€ 724,17^*

Testec TT-CC 220 Stromzangenadapter Messbereich A/AC (Bereich): 50 mA - 100 A Messbereich A/DC (Bereich): 50 mA - 100 A

Testec TT-CC 220 Stromzangenadapter Messbereich A/AC (Bereich): 50 mA - 100 A Messbereich A/DC (Bereich): 50 mA - 100 A

Conrad Electronic

€ 537,50^*

Gossen Metrawatt WZ12C Stromzangenadapter Messbereich A/AC (Bereich): 1 mA - 150 A

Gossen Metrawatt WZ12C Stromzangenadapter Messbereich A/AC (Bereich): 1 mA - 150 A

Conrad Electronic

€ 299,17^*

Gossen Metrawatt WZ12B Stromzangenadapter Messbereich A/AC (Bereich): 10 mA - 100 A

Gossen Metrawatt WZ12B Stromzangenadapter Messbereich A/AC (Bereich): 10 mA - 100 A

Conrad Electronic

€ 265,83^*

Fluke I430-FLEX-TF-II-4PK Stromzangenadapter Messbereich A/AC (Bereich): 0.5 - 6000 A flexibel

Fluke I430-FLEX-TF-II-4PK Stromzangenadapter Messbereich A/AC (Bereich): 0.5 - 6000 A flexibel

Conrad Electronic

€ 2.012,50^*

VOLTCRAFT VC-511 Stromzangenadapter Messbereich A/AC (Bereich): 0 - 400 A Messbereich A/DC (Bereich): 0 - 400 A

VOLTCRAFT VC-511 Stromzangenadapter Messbereich A/AC (Bereich): 0 - 400 A Messbereich A/DC (Bereich): 0 - 400 A

Conrad Electronic

€ 59,99^*

VOLTCRAFT VC-510 Stromzangenadapter Messbereich A/AC (Bereich): 0 - 400 A

VOLTCRAFT VC-510 Stromzangenadapter Messbereich A/AC (Bereich): 0 - 400 A

Conrad Electronic

€ 29,16^*

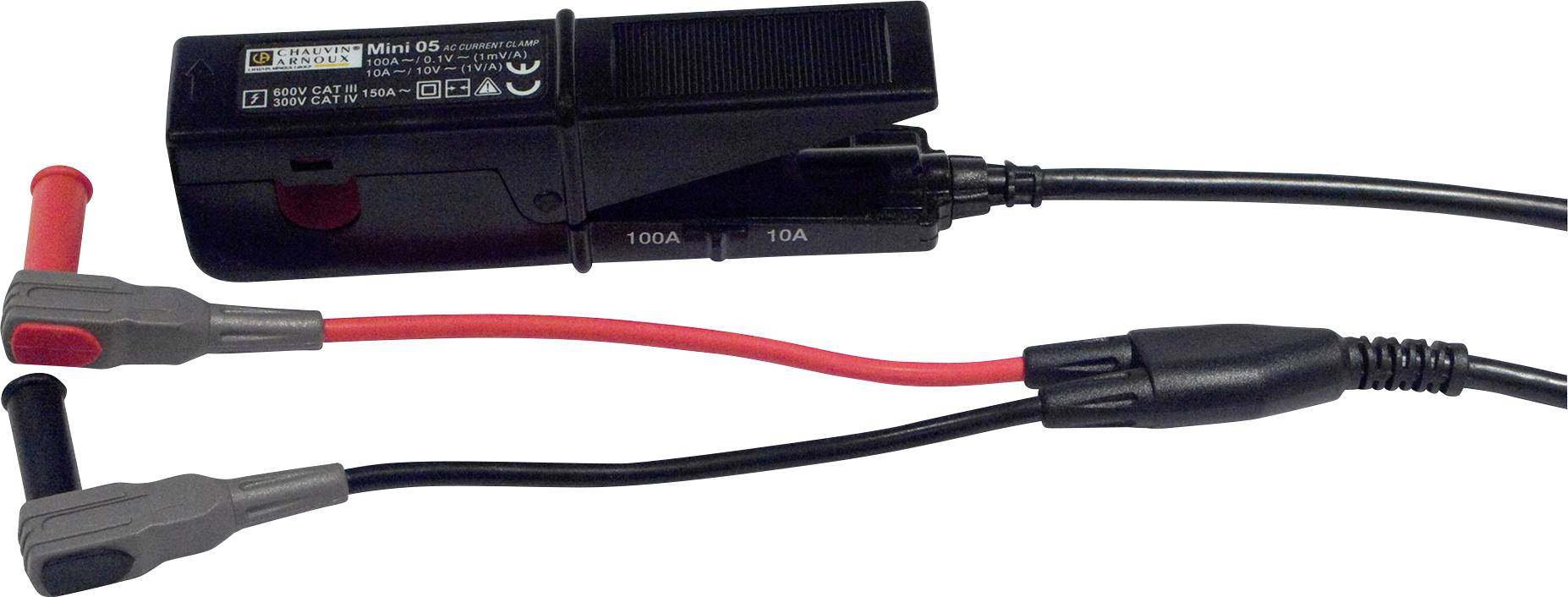

Chauvin Arnoux Mini 05 Stromzangenadapter Messbereich A/AC (Bereich): 5 mA - 100 A

Chauvin Arnoux Mini 05 Stromzangenadapter Messbereich A/AC (Bereich): 5 mA - 100 A

Conrad Electronic

€ 115,28^*

-10%

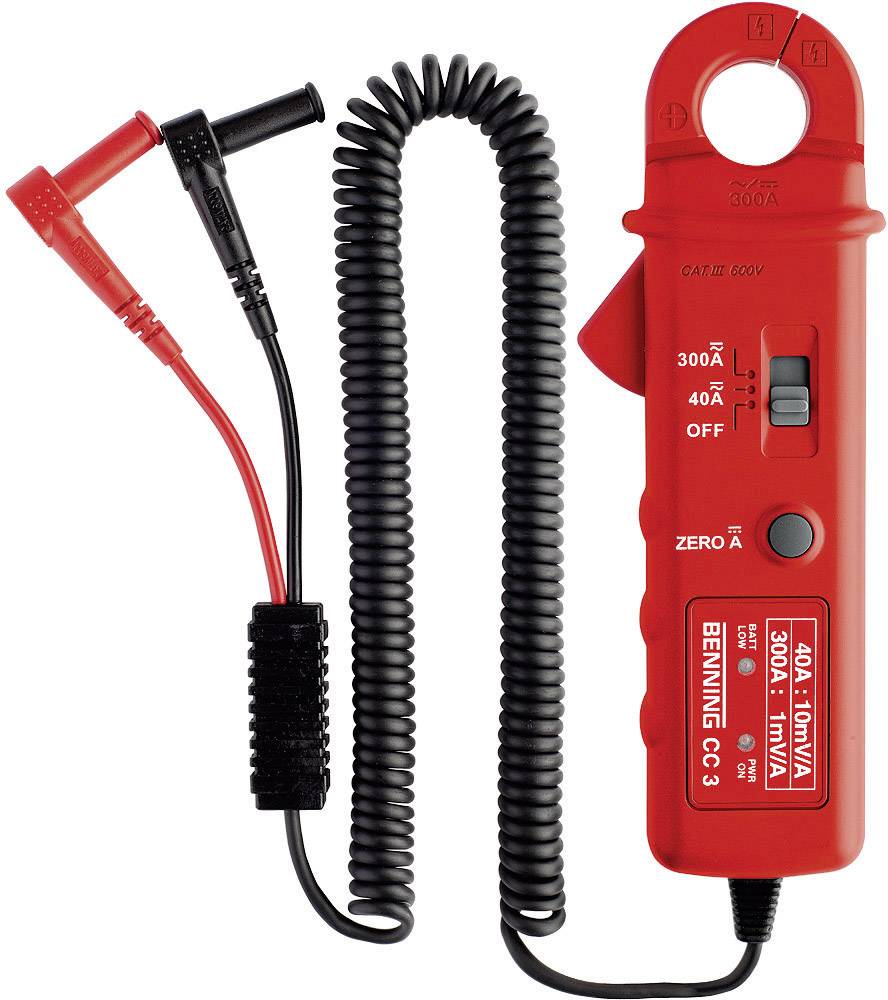

Benning CC 3 Stromzangenadapter Messbereich A/AC (Bereich): 1 - 300 A Messbereich A/DC (Bereich): 1 - 300 A

Benning CC 3 Stromzangenadapter Messbereich A/AC (Bereich): 1 - 300 A Messbereich A/DC (Bereich): 1 - 300 A

Conrad Electronic

€ 187,49

€ 168,89^*

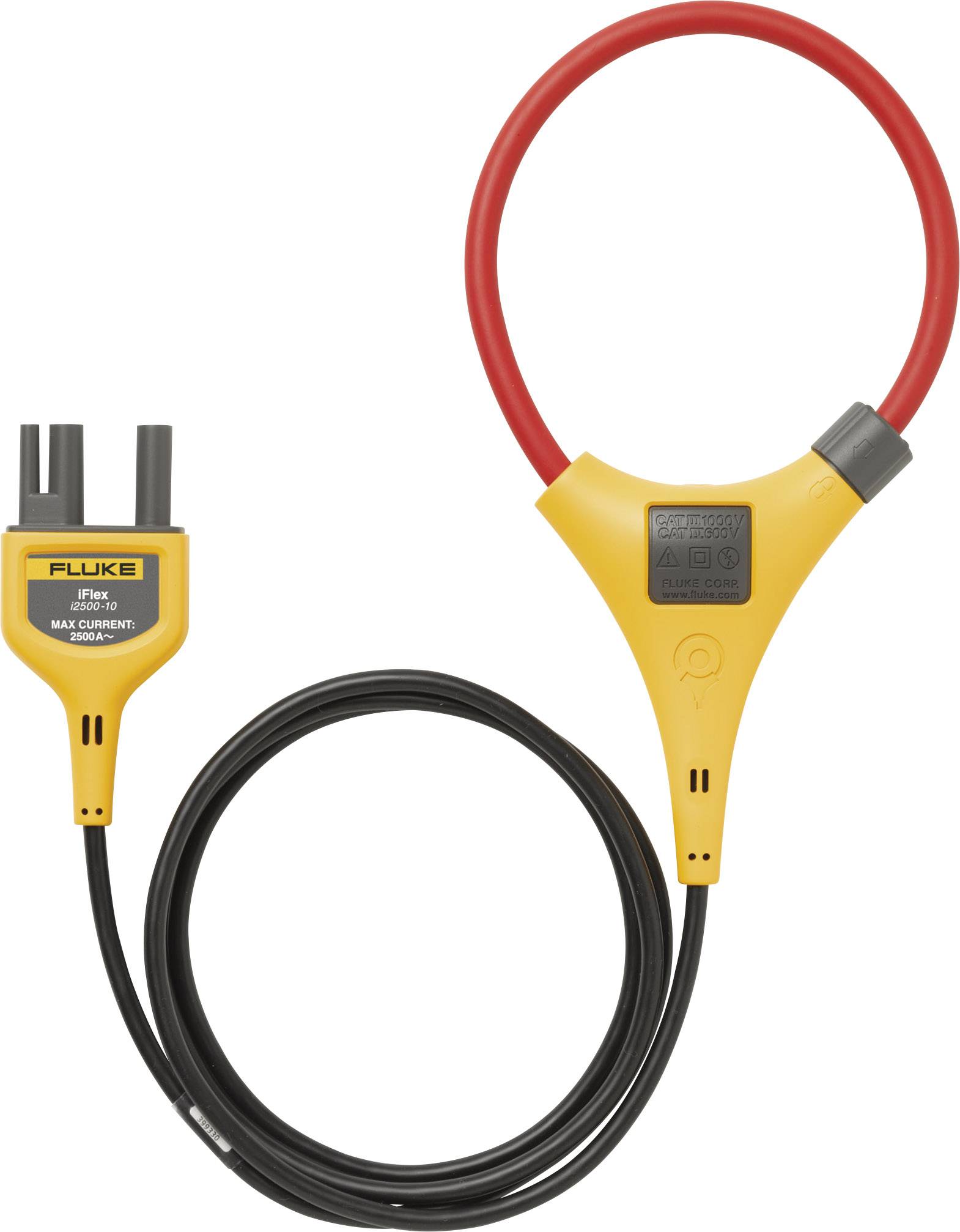

Fluke i2500-18 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 2500 A flexibel
