Name: Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Überspannungsschutz-Stecker Überspannungsschutz für: Photovoltaik-Anlage 40
Brand: Phoenix Contact
SKU: 3562098
Availability: BackOrder

Eine rechteckige Stromversorgungseinheit mit der Bezeichnung „QUINT POWER" mit mehreren Spannungsausgängen, Anschlüssen und QR-Codes, entwickelt für industrielle Verwendung.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 10. Dez. 2026

100 Set(s)

Verkauf und Versand:

Stecker Express GmbH - Österreich Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 3 St.)

Set(s)

Gesamt (€ 650,11 / Stück)

€ 650,11

steuerfreie IGL

€ 9,95

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Produktfamilie: VALVETRAB MS
IEC-Prüfklasse: PV II;PV T2
Bauform: Stecker
Meldung Überspannungsschutz defekt: optisch
Anschlussart: steckbar
Breite: 17,5 mm
Höhe: 52,4 mm
Tiefe: 55,3 mm
Teilungseinheit: 1 TE
Farbe: schwarz (RAL 9005)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6-FR;PBT-FR
Wirkungsrichtung: (L+)-PE & (L-)-PE & (L+)-(L-)
Nennableitstoßstrom In (8/20) µs: 20 kA (4x (5x In | 120 s) | 30 min))
Ansprechzeit tA: ≤ 25 ns
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 3000 m (amsl)
Normen/Bestimmungen: IEC 61643-31
Hinweis: 2018
Montageart: auf Basiselement
EN Type: T2
Stromversorgungssystem IEC: DC
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
CTI-Wert des Materials: 600
Isolierstoff: PA 6.6-FR;PBT-FR
Materialgruppe: I
Schutzpfade: (DC+) - (DC-);(DC+) - G;(DC-) - G
Standby-Leistungsaufnahme PC: ≤ 250 mVA
Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
Schutzpegel Up: ≤ 2,5 kV
Restspannung Ures: ≤ 1,9 kV (bei 3 kA);≤ 2,1 kV (bei 5 kA);≤ 2,2 kV (bei 10 kA);≤ 2,5 kV (bei 15 kA);≤ 2,7 kV (bei 20 kA);≤ 2,9 kV (bei 30 kA);≤ 3 kV (bei 40 kA)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (5-500 Hz / 2,5 h / XYZ)
UL-Spezifikationen: UL-Spezifikationen
Energieverteilungssystem: DC PV
SPD Typ: 1CA
Nennspannung: 1500 V DC
Allgemein: Allgemein
Zusätzliche technische Daten: Zusätzliche technische Daten
Kurzschlussfestigkeit (SCCR): 50 kA
Nennableitstoßstrom In: 10 kA
Maximale Dauerspannung MCOV: 1500 V DC
Nennspannungsschutz VPR: 4 kV
Einbauort: Innenraum
Einbauort der Abtrennvorrichtung: Intern
Zugänglichkeit: Zugänglich
SPD Ausfallverhalten: OCFM (Abtrennfehlerverhalten)
Schutzschaltung Gleichspannungsseite (DC): Schutzschaltung Gleichspannungsseite (DC)
Höchste Dauerspannung UCPV: 750 V DC
Kurzschlussfestigkeit ISCPV: 2000 A
Leerlaufspannung UOCSTC: ≤ 625 V DC
Dauerbetriebsstrom ICPV: < 350 µA
Abstand zu aktiven und geerdeten Teilen: 8 mm

Produkt-Art: Überspannungsschutz-Stecker

Überspannungsschutz für: Photovoltaik-Anlage

Ableitstrom: 40 kA

Nennspannung: 1500 V/DC

Ansprechzeit (Details): ≤ 25 ns

Ausführung: Stecker

Betriebstemperatur: -40 ... 85 °C

: IP20

Herst.-Teilenr.: 1033727

Typ: 2

Passend für (Details): PV-Ableiterkombinationen der Produktfamilie VAL-MS 1500DC-PV-...

Normen: IEC 61643-31

Abm.: (B x H x T) 17.5 x 52.4 x 55.3 mm

Breite: 17.5 mm

Höhe: 52.4 mm

Tiefe: 55.3 mm

Inhalt: 3 St.

Verpackungsart: Package

UKCA: Ja

Varianten

Nennspannung

Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Überspannungsschutz-Stecker Überspannungsschutz für: Photovoltaik-Anlage 40 kA Package 3 St.

Bestell-Nr.:3562098

Lieferung Do., 10. Dez. 2026

100 Set(s)Stecker Express GmbH - Österreich

Dieser Artikel

1500 V/DC

Stück

Min.: 1

Vielfache: 1

€ 650,11^*

Phoenix Contact 1019121 VAL-MS 1000DC-PV-ST/4 Überspannungsschutz-Stecker Überspannungsschutz für: Photovoltaik-Anlage 40 kA 4 St.

Bestell-Nr.:3561792

Lieferung Do., 10. Dez. 2026

100 Set(s)Stecker Express GmbH - Österreich

1170 V/DC

Stück

Min.: 1

Vielfache: 1

€ 799,27^*

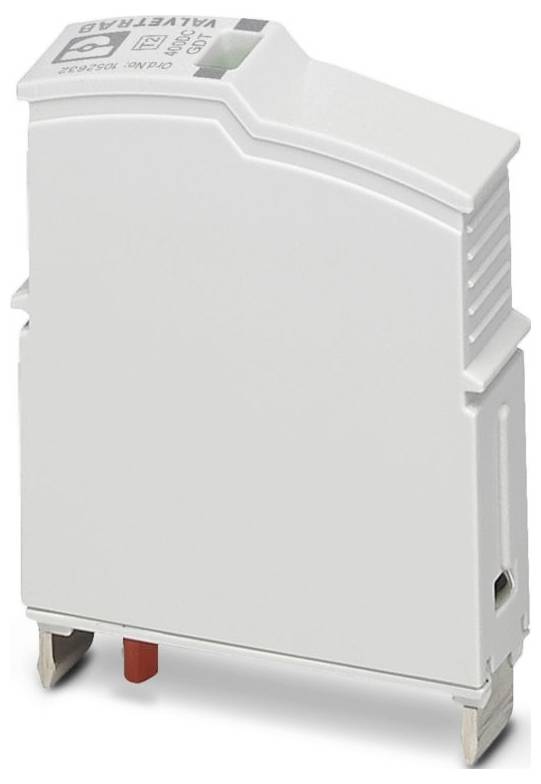

Phoenix Contact 1052632 VAL-SEC-T2-GDT-400DC-P Überspannungsschutz-Stecker 40 kA Piece 1 St.

Bestell-Nr.:3562320

Lieferung Do., 29. Okt.

61 StückMultiTech Trading GmbH AT

Stück

Min.: 1

Vielfache: 1

€ 66,11^*

Phoenix Contact 1052649 VAL-SEC-T2-GDT-800DC-P Überspannungsschutz-Stecker Piece 1 St.

Bestell-Nr.:3562322

Lieferung Do., 29. Okt.

59 StückMultiTech Trading GmbH AT

Stück

Min.: 1

Vielfache: 1

€ 66,11^*

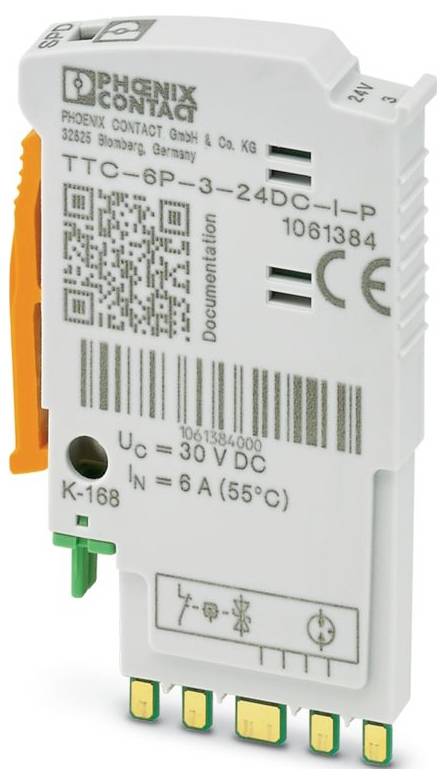

Phoenix Contact 1061384 TTC-6P-3-24DC-I-P Überspannungsschutz-Stecker 1 St.

Bestell-Nr.:3562669

Lieferung Di., 20. Okt.

59 StückMultiTech Trading GmbH AT

24 V/DC

Stück

Min.: 1

Vielfache: 1

€ 64,75^*

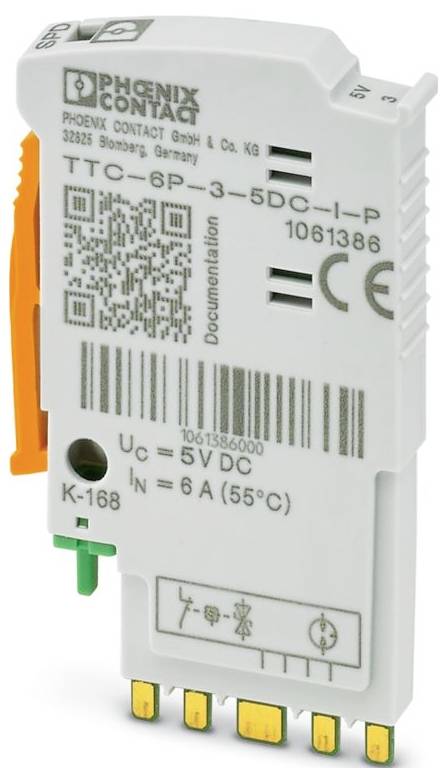

Phoenix Contact 1061386 TTC-6P-3-5DC-I-P Überspannungsschutz-Stecker Piece 1 St.

Bestell-Nr.:3562706

Lieferung Di., 20. Okt.

64 StückMultiTech Trading GmbH AT

5 V/DC

Stück

Min.: 1

Vielfache: 1

€ 64,75^*

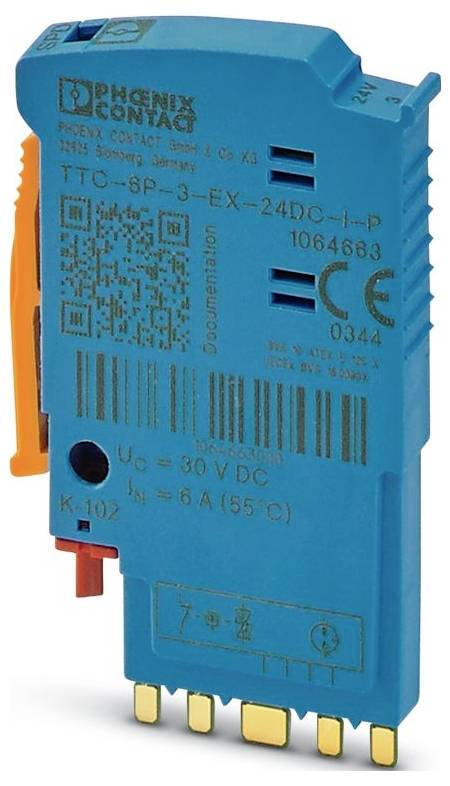

Phoenix Contact 1064663 TTC-6P-3-EX-24DC-I-P Überspannungsschutz-Stecker 1 St.
