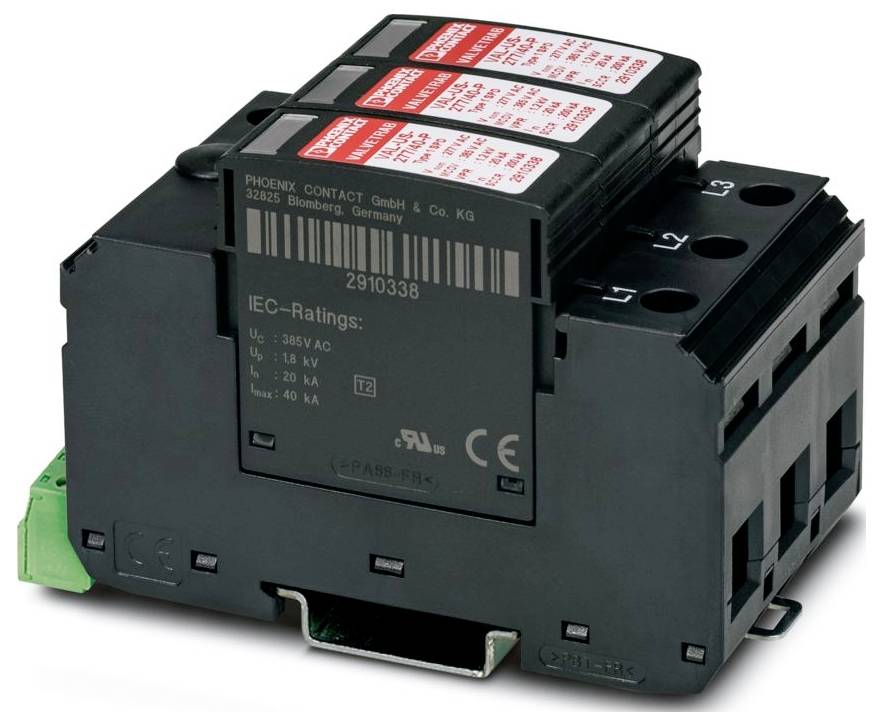

Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Überspannungsschutzgerät 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
31 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 134,90
steuerfreie IGL
Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Produktfamilie: VALVETRAB US
- IEC-Prüfklasse: II;T2
- Bauform: Tragschienenmodul zweiteilig steckbar
- Polzahl: 3
- Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
- Nennspannung UN: 277/480 V AC (TN-C)
- Anzeige / Fernmeldung: Anzeige / Fernmeldung
- Schaltfunktion: Wechsler
- Anschlussart: Steck-/Schraubanschluss über COMBICON
- Schraubengewinde: M2
- Anzugsdrehmoment: 30 lbf-in.
- Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 14 ... 2
- Breite: 53,4 mm
- Höhe: 98,7 mm
- Tiefe: 65,7 mm
- Teilungseinheit: 3 TE
- Farbe: schwarz (RAL 9005)
- Brennbarkeitsklasse nach UL 94: V-0
- Material Gehäuse: PA 6.6;PBT
- Mechanische Daten: Mechanische Daten
- Offene Seitenwand: Nein
- Wirkungsrichtung: 3L-GND
- Schutzleiterstrom IPE: ≤ 450 µA
- Nennableitstoßstrom In (8/20) µs: 20 kA
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20 (nur bei Benutzung aller Klemmstellen)
- Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m (amsl)
- Normen/Bestimmungen: EN 61643-11
- Hinweis: 2012
- Montageart: Tragschiene: 35 mm
- EN Type: T2
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Nennfrequenz fN: 50 Hz (60 Hz)
- CTI-Wert des Materials: 600
- Isolierstoff: PA 6.6/PBT
- Materialgruppe: I
- Schutzpfade: L-L;L-G
- Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
- Schutzpegel Up: ≤ 1,8 kV
- Restspannung Ures: ≤ 1,8 kV (bei In);≤ 1,7 kV (bei 10 kA);≤ 1,5 kV (bei 5 kA);≤ 1,3 kV (bei 3 kA)
- TOV-Verhalten bei UT: 480 V AC (5 s / withstand mode);530 V AC (120 min / safe failure mode)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-Spezifikationen: UL-Spezifikationen
- Energieverteilungssystem: Wye
- Nennfrequenz: 50/60 Hz
- SPD Typ: 1
- Benennung Anschluss: Defektfernmeldekontakt
- Betriebsspannung: 125 V AC
- Betriebsstrom: 5 mA AC ... 750 mA AC;1 A DC
- Abisolierlänge: 7 mm
- Defektfernmeldekontakt: Defektfernmeldekontakt
- Kurzschlussfestigkeit ISCCR: 25 kA
- Maximale Vorsicherung bei Stichleitungsverdrahtung: 125 A (gG)
- Maximale Dauerspannung MCOV (L-G): 385 V AC
- Nennspannung: 277/480 V AC (3-phase Wye)
- UL Anzeige / Fernmeldung: UL Anzeige / Fernmeldung
- Betriebsstrom AC: 1 A AC
- UL-Anschlussdaten: UL-Anschlussdaten
- Maximale Dauerspannung MCOV (L-L): 750 V AC
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Kurzschlussfestigkeit (SCCR): 200 kA
- Nennspannungsschutz VPR (L-L): 2500 V
- Nennspannungsschutz VPR (L-G): 1500 V
- Nennableitstoßstrom In: 20 kA
- Höchste Dauerspannung UC (L-PEN): 385 V AC
- UL-Typ: Typ 1
- Maximaler Stoßstrom pro Phase: 40 kA
- Produkt-Art
Überspannungsschutzgerät
- Nennspannung
277 V/AC
480 V/AC
- Ausführung
Tragschienenmodul zweiteilig steckbar
- Betriebstemperatur
-40 ... 80 °C
IP20
- Herst.-Teilenr.
1199369
- Typ
Typ 1
- Normen
EN 61643-11
- Abm.
(B x H x T) 53.4 x 98.7 x 65.7 mm
- Breite
53.4 mm
- Höhe
98.7 mm
- Tiefe
65.7 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Überspannungsschutzgerät 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Überspannungsschutzgerät 1 St.
Beschreibung
3-kanaliges Überspannungsschutzgerät mit Fernmeldekontakt, für 277/480 V AC, 4 Adern.
Lieferumfang
- Geliefert wird: Phoenix Contact Überspannungsschutzgerät Typ 1 VAL-US-277/40/3+0-FM, Verpackungseinheit: 1 Stk., EAN: 4063151261344
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
