Name: Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA
Brand: Phoenix Contact
SKU: 3588068
Availability: BackOrder

Eine graue elektrische Komponente mit mehreren Anschlussanschlüssen und einer Kennzeichnung, die Spezifikationen und Zertifizierungslogos anzeigt.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 10. Dez. 2026

100 Stück

Verkauf und Versand:

Stecker Express GmbH - Österreich Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 1.029,48 / Stück)

€ 1.029,48

steuerfreie IGL

€ 9,95

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

IEC-Prüfklasse: T2
Bauform: Tragschienenmodul einteilig
Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
Nennspannung UN: 1000 V DC
Anzeige / Fernmeldung: Anzeige / Fernmeldung
Schaltfunktion: Wechsler
Anschlussart: Schraubanschluss
Schraubengewinde: M2
Anzugsdrehmoment: 0,25 Nm
Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 28 ... 16
Breite: 71,2 mm
Höhe: 120 mm
Tiefe: 65,5 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit: 4 TE
Farbe: grau (RAL 7042)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6
Wirkungsrichtung: (L+)-PE & (L-)-PE & (L+)-(L-)
Höchste Dauerspannung UC: 1100 V DC
Schutzleiterstrom IPE: ≤ 100 µA DC;≤ 540 µA AC
Nennableitstoßstrom In (8/20) µs: 20 kA
Gesamtableitstoßstrom ITotal (8/20) µs: 40 kA
Ansprechzeit tA: ≤ 25 ns
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20 (nur bei Benutzung aller Klemmstellen)
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 6000 m (amsl)
Normen/Bestimmungen: EN 61643-31
Hinweis: 2019
Montageart: Tragschiene: 35 mm
EN Type: T2
Stromversorgungssystem IEC: DC
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
CTI-Wert des Materials: 600
Isolierstoff: PA 6.6;PBT
Schutzpfade: (DC+) - (DC-);(DC+/DC-) - PE
Standby-Leistungsaufnahme PC: ≤ 150 mVA
Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
Schutzpegel Up: ≤ 4,5 kV
Restspannung Ures: ≤ 4,5 kV (bei In);≤ 3,3 kV (bei 3 kA);≤ 3,6 kV (bei 6,25 kA);≤ 3,8 kV (bei 10 kA);≤ 4,2 kV (bei 15 kA);≤ 5,4 kV (bei 40 kA)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 50g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
Benennung Anschluss: Defektfernmeldekontakt
Betriebsspannung: 5 V AC ... 250 V AC (Höhenlage ≤ 2000 m (amsl));5 V DC ... 30 V DC (200 mA DC)
Betriebsstrom: 5 mA AC ... 1,5 A AC;5 mA DC ... 1 A DC
Abisolierlänge: 7 mm
Defektfernmeldekontakt: Defektfernmeldekontakt
Nennlaststrom IL: 40 A
Kurzschlussfestigkeit ISCCR: min. 1 kA DC (bei maximale Vorsicherung 40 A gG / 1200 V DC);max. 4 kA DC (bei maximale Vorsicherung 40 A gG / 1200 V DC)
Maximale Vorsicherung bei Stichleitungsverdrahtung: 40 A (gG / 1200 V DC)

Produkt-Art: Überspannungsableiter

Überspannungsschutz für: Photovoltaik-Anlage

Ableitstrom: 40 kA

Ansprechzeit (Details): 25 ns

Ausführung: Tragschienenmodul einteilig

Betriebstemperatur: -40 ... 80 °C

: IP20

Herst.-Teilenr.: 1376162

Typ: 2

Passend für (Details): geerdete. unipolare DC-Versorgungssysteme bis 1100 V DC

Normen: EN 61643-31

Abm.: (B x H x T) 71.2 x 120 x 65.5 mm

Breite: 71.2 mm

Höhe: 120 mm

Tiefe: 65.5 mm

Inhalt: 1 St.

Verpackungsart: Piece

UKCA: Ja

Varianten

Ableitstrom

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA Piece 1 St.

Bestell-Nr.:3588068

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

Dieser Artikel

40 kA

Stück

Min.: 1

Vielfache: 1

€ 1.029,48^*

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Überspannungsableiter 40 kA 1 St.

Bestell-Nr.:3562952

Lieferung Mi., 14. Okt.

109 StückConrad Electronic

40 kA

Stück

Min.: 1

Vielfache: 1

€ 208,33^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA Piece 1 St.

Bestell-Nr.:3588066

Lieferung Di., 20. Okt.

22 StückMultiTech Trading GmbH AT

40 kA

Stück

Min.: 1

Vielfache: 1

€ 215,48^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3588266

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 222,33^*

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:3588256

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 271,86^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568472

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 222,33^*

Phoenix Contact 1466578 VAL-SPP-T2-335-1+0-UT-R Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568498

Lieferung Fr., 6. Nov.

71 StückMultiTech Trading GmbH AT

20 kA

Stück

Min.: 1

Vielfache: 1

€ 56,91^*

Phoenix Contact 1466597 VAL-SPP-T2-335-1+1-UT-R Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568512

Lieferung Di., 20. Okt.

39 StückMultiTech Trading GmbH AT

20 kA

Stück

Min.: 1

Vielfache: 1

€ 115,76^*

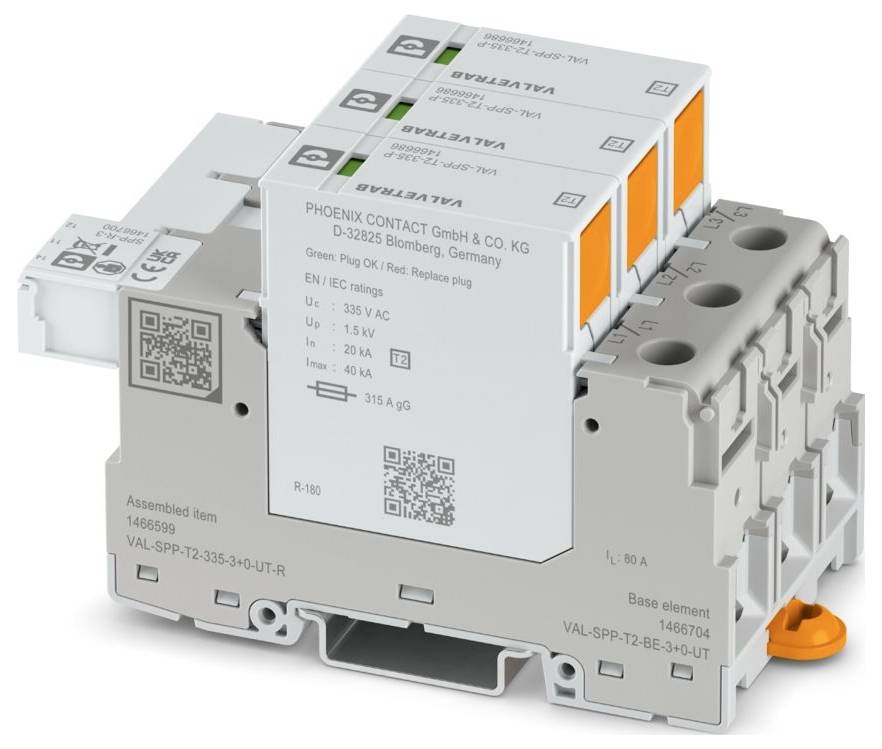

Phoenix Contact 1466598 VAL-SPP-T2-335-3+0-UT Überspannungsableiter 20 kA 1 St.

Bestell-Nr.:3568515

Lieferung Di., 20. Okt.

34 StückMultiTech Trading GmbH AT

20 kA

Stück

Min.: 1

Vielfache: 1

€ 138,38^*

Phoenix Contact 1466599 VAL-SPP-T2-335-3+0-UT-R Überspannungsableiter 20 kA 1 St.

Bestell-Nr.:3568524

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 762,68^*

Dokumente & Downloads

Datenblatt

Datenblatt 3588068 Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3588068 Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA

Beschreibung

Überspannungsableiter, gem. Typ 2 / Class II, für geerdete, unipolare DC-Versorgungssysteme bis 1100 V DC, für Tragschienenmontage, mit Fernmeldekontakt.

Lieferumfang

Geliefert wird: Phoenix Contact Überspannungsableiter Typ 2 VAL-MB-T2-10#1376162, Verpackungseinheit: 1 Stk., EAN: 4063151740320

Hinweise

Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker

Beschreibung

Überspannungsableiter, gem. Typ 2 / Class II, für geerdete, unipolare DC-Versorgungssysteme bis 1100 V DC, für Tragschienenmontage, mit Fernmeldekontakt.
