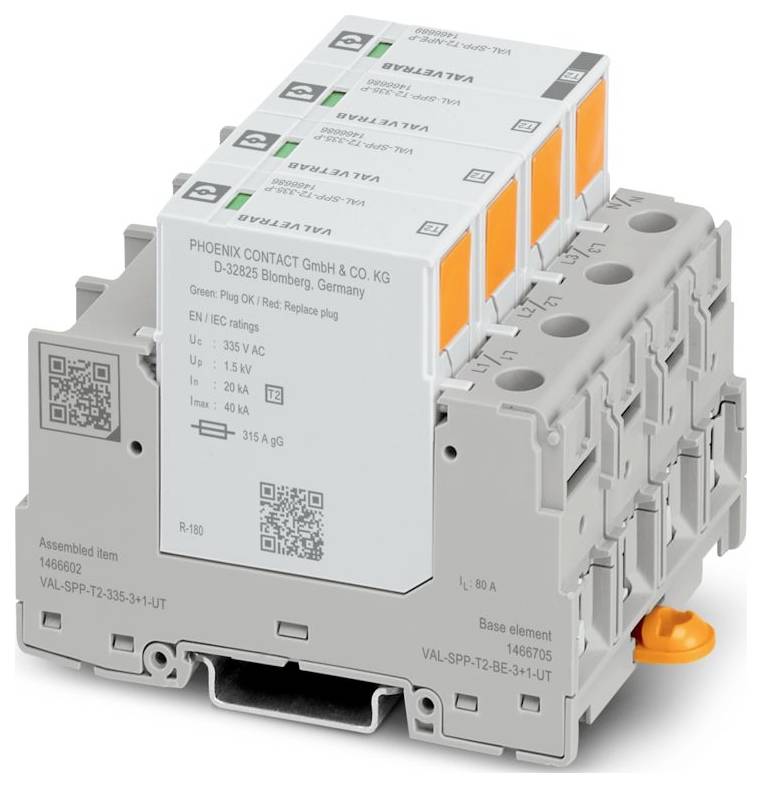

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Überspannungsableiter 20 kA 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
24 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 184,26
steuerfreie IGL
Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: VAL-SPP
- IEC-Prüfklasse: II;T2
- Bauform: Tragschienenmodul zweiteilig steckbar
- Polzahl: 4
- Meldung Überspannungsschutz defekt: optisch
- Nennspannung UN: 240/415 V AC ±10 % (TN-S);240/415 V AC ±10 % (TT)
- Anschlussart: Gabelkabelschuh
- Schraubengewinde: M5
- Anzugsdrehmoment: 30 lbf-in.
- Leiterquerschnitt flexibel: 1,5 mm² ... 25 mm²
- Leiterquerschnitt starr: 1,5 mm² ... 50 mm²;2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts)
- Leiterquerschnitt AWG: 14 ... 2
- Breite: 71,2 mm
- Höhe: 96,6 mm
- Tiefe: 71,5 mm (inkl. Tragschiene 7,5 mm)
- Teilungseinheit: 4 TE
- Farbe: grau (RAL 7042);lichtgrau (RAL 7035)
- Brennbarkeitsklasse nach UL 94: V-0
- Material Gehäuse: PA 6.6-FR 20 % GF;PBT
- Schutzleiterstrom IPE: ≤ 5 µA
- Nennableitstoßstrom In (8/20) µs: 20 kA
- Gesamtableitstoßstrom ITotal (8/20) µs: 40 kA
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20C (im eingebauten Zustand)
- Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 5000 m (amsl)
- Normen/Bestimmungen: EN 61643-11
- Hinweis: 2012 + A11:2018
- Montageart: Tragschiene: 35 mm
- EN Type: T2
- Stromversorgungssystem IEC: TN-S;TT
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Nennfrequenz fN: 50 Hz (60 Hz)
- CTI-Wert des Materials: 600
- Isolierstoff: PA 6.6-FR 20 % GF;PBT
- Materialgruppe: I
- Schutzpfade: L-L;L-N;L-G;N-G
- Standby-Leistungsaufnahme PC: ≤ 450 mVA
- Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-Spezifikationen: UL-Spezifikationen
- Maximale Dauerspannung MCOV (N-G): 305 V AC
- Energieverteilungssystem: Wye
- Nennfrequenz: 50/60 Hz
- Gemessene Begrenzungsspannung MLV (N-G): 1140 V
- SPD Typ: 4CA
- Abisolierlänge: 18 mm
- Höchste Dauerspannung UC (L-N): 335 V AC
- Höchste Dauerspannung UC (N-PE): 305 V AC
- Nennlaststrom IL: 80 A (25 mm²)
- Folgestromlöschfähigkeit Ifi (N-PE): 100 A
- Kurzschlussfestigkeit ISCCR: 100 kA
- Schutzpegel Up (L-N): ≤ 1,5 kV
- Schutzpegel Up (L-PE): ≤ 1,7 kV
- Schutzpegel Up (N-PE): ≤ 1,5 kV
- Restspannung Ures (L-N): ≤ 1,5 kV (bei In);≤ 1,3 kV (bei 10 kA);≤ 1,2 kV (bei 5 kA);≤ 1,1 kV (bei 3 kA)
- Restspannung Ures (L-PE): ≤ 1,7 kV (bei In);≤ 1,5 kV (bei 10 kA);≤ 1,3 kV (bei 5 kA);≤ 1,2 kV (bei 3 kA)
- Restspannung Ures (N-PE): ≤ 0,5 kV (bei In);≤ 0,4 kV (bei 10 kA);≤ 0,3 kV (bei 5 kA);≤ 0,1 kV (bei 3 kA)
- TOV-Verhalten bei UT (L-N): 415 V AC (5 s / withstand mode);460 V AC (120 min / safe failure mode)
- TOV-Verhalten bei UT (N-PE): 1200 V AC (200 ms / withstand mode)
- Ansprechzeit tA (L-N): ≤ 25 ns
- Ansprechzeit tA (L-PE): ≤ 100 ns
- Ansprechzeit tA (N-PE): ≤ 100 ns
- Maximale Vorsicherung bei V‑Durchgangsverdrahtung: 80 A (gG)
- Maximale Vorsicherung bei Stichleitungsverdrahtung: 315 A (gG)
- Maximale Dauerspannung MCOV (L-N): 320 V AC
- Maximale Dauerspannung MCOV (L-G): 320 V AC
- Nennspannung: 240/415 V AC
- Gemessene Begrenzungsspannung MLV (L-N): 1340 V
- Gemessene Begrenzungsspannung MLV (L-G): 2480 V
- UL-Anschlussdaten: UL-Anschlussdaten
- Maximale Dauerspannung MCOV (L-L): 640 V AC
- Gemessene Begrenzungsspannung MLV (L-L): 2680 V
- Allgemein: Allgemein
- Zusätzliche technische Daten: Zusätzliche technische Daten
- Höchste Dauerspannung UC (L-PE): 335 V AC
- Nennableitstoßstrom In: 20 kA
- 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 1,5 mm² ... 16 mm²
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 1,5 mm² ... 35 mm²;2x 1,5 mm² ... 10 mm² (2 Leiter gleichen Querschnitts)
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 1,5 mm² ... 25 mm²;2x 1,5 mm² ... 16 mm² (2 Leiter gleichen Querschnitts)
- TOV-Verhalten bei UT (L-PE): 1464 V AC (200 ms / withstand mode)
- Umgebungstemperatur (Montage): -5 °C ... 50 °C
- Produkt-Art
Überspannungsableiter
- Ableitstrom
20 kA
- Nennspannung
240 V/AC
415 V/AC
- Ansprechzeit (Details)
25 ns
- Ausführung
Tragschienenmodul zweiteilig steckbar
- Betriebstemperatur
-40 ... 85 °C
IP20C (im eingebauten Zustand)
- Herst.-Teilenr.
1466602
- Typ
2
- Normen
EN 61643-11
- Abm.
(B x H x T) 71.2 x 96.6 x 71.5 mm
- Breite
71.2 mm
- Höhe
96.6 mm
- Tiefe
71.5 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Überspannungsableiter 20 kA 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Überspannungsableiter 20 kA 1 St.
Beschreibung
Steckbarer Überspannungsableiter, gem. Typ 2 / Class II, für 3-phasige Stromversorgungsnetze mit separatem N und PE (5-Leitersystem: L1, L2, L3, N, PE).
Lieferumfang
- Geliefert wird: Phoenix Contact Überspannungsableiter Typ 2 VAL-SPP-T2-3#1466602, Verpackungseinheit: 1 Stk., EAN: 4063151860820
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
