Name: Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Überspannungsableiter 20 kA 1 St.
Brand: Phoenix Contact
SKU: 3568650
Availability: BackOrder

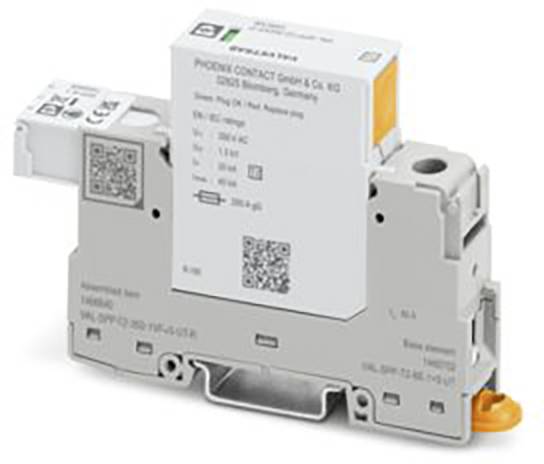

Ein kleines industrielles elektronisches Gerät, das auf einer grauen Schiene montiert ist und ein weißes Etikett mit Text, QR-Codes und Indikatoren aufweist.

Datenblatt (PDF)

Lieferung Do., 12. Nov.

68 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 58,82

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Produktfamilie: VAL-SPP
IEC-Prüfklasse: II;T2
Bauform: Tragschienenmodul zweiteilig steckbar
Polzahl: 1
Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
Nennspannung UN: 240 V AC ±10 % (TN);240 V AC ±10 % (TT);230 V AC ±10 % (IT)
Anzeige / Fernmeldung: Anzeige / Fernmeldung
Schaltfunktion: Wechsler
Anschlussart: Push-in-Anschluss
Schraubengewinde: M5
Anzugsdrehmoment: 3 Nm ... 3,5 Nm
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 17,8 mm
Höhe: 110,8 mm
Tiefe: 71,5 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit: 1 TE
Farbe: grau (RAL 7042);lichtgrau (RAL 7035)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6-FR 20 % GF;PBT
Höchste Dauerspannung UC: 350 V AC
Schutzleiterstrom IPE: ≤ 5 µA
Nennableitstoßstrom In (8/20) µs: 20 kA
Ansprechzeit tA: ≤ 25 ns
Erforderliche Vorsicherung maximal: 1 A (gG)
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20C (im eingebauten Zustand)
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 5000 m (amsl)
Normen/Bestimmungen: EN 61643-11
Hinweis: 2012 + A11:2018
Montageart: Tragschiene: 35 mm
EN Type: T2
Stromversorgungssystem IEC: TN;TT
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 3
Nennfrequenz fN: 50 Hz (60 Hz)
CTI-Wert des Materials: 600
Isolierstoff: PA 6.6-FR 20 % GF;PBT
Materialgruppe: I
Schutzpfade: L-N;L-PE;L-PEN
Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
Schutzpegel Up: ≤ 1,5 kV
Restspannung Ures: ≤ 1,5 kV (bei In);≤ 1,3 kV (bei 10 kA);≤ 1,2 kV (bei 5 kA);≤ 1,1 kV (bei 3 kA)
Ansprechstoßspannung bei 6 kV (1,2/50) µs: ≤ 1,5 kV
TOV-Verhalten bei UT: 460 V AC (5 s / withstand mode);460 V AC (120 min / withstand mode)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Benennung Anschluss: Defektfernmeldekontakt
Abisolierlänge: 8 mm
Defektfernmeldekontakt: Defektfernmeldekontakt
Nennlaststrom IL: 80 A (25 mm²)
Kurzschlussfestigkeit ISCCR: 25 kA
Maximale Vorsicherung bei V‑Durchgangsverdrahtung: 80 A (gG)
Maximale Vorsicherung bei Stichleitungsverdrahtung: 200 A (gG)
Betriebsstrom AC: 5 mA AC ... 1 A AC
Allgemein: Allgemein
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 1,5 mm² ... 16 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 0,75 mm²
Isolierungsart: Zwischen Haupt- und Hilfsstromkreis hat das Produkt doppelte / verstärkte Isolation.
Umgebungstemperatur (Montage): 5 °C ... 50 °C
Betriebsspannung AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl) bei Verschmutzungsgrad 2);5 V AC ... 150 V AC (≤ 5000 m (amsl))
Betriebsspannung DC: 125 V DC (≤ 5000 m (amsl))
Betriebsstrom DC: 200 mA DC
Maximale Verlustleistung bei Nennbedingung: ≤ 1,75 mVA

Produkt-Art: Überspannungsableiter

Ableitstrom: 20 kA

Ansprechzeit (Details): ≤ 25 ns

Ausführung: Tragschienenmodul zweiteilig steckbar

Betriebstemperatur: -40 ... 85 °C

: IP20C (im eingebauten Zustand)

Herst.-Teilenr.: 1466640

Typ: 2

Normen: EN 61643-11

Abm.: (B x H x T) 17.8 x 110.8 x 71.5 mm

Breite: 17.8 mm

Höhe: 110.8 mm

Tiefe: 71.5 mm

Inhalt: 1 St.

: Hutschiene TH35

: TRUE

: sonstige

: 350 V

: 20 kA

: TRUE

: 1.5 kV

: optisch

: TRUE

: 1.5 mm²

: 35 mm²

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 40 kA

: 25 kA

: 200 A

: 80 A

: FALSE

UKCA: Ja

Varianten

Ableitstrom

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Überspannungsableiter 40 kA 1 St.

Bestell-Nr.:3562952

Lieferung Mi., 14. Okt.

109 StückConrad Electronic

40 kA

Stück

Min.: 1

Vielfache: 1

€ 208,33^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA Piece 1 St.

Bestell-Nr.:3588066

Lieferung Di., 20. Okt.

22 StückMultiTech Trading GmbH AT

40 kA

Stück

Min.: 1

Vielfache: 1

€ 215,48^*

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA Piece 1 St.

Bestell-Nr.:3588068

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

40 kA

Stück

Min.: 1

Vielfache: 1

€ 1.029,48^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3588266

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 222,33^*

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:3588256

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 271,86^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568472

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 222,33^*

Phoenix Contact 1466578 VAL-SPP-T2-335-1+0-UT-R Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568498

Lieferung Fr., 6. Nov.

71 StückMultiTech Trading GmbH AT

20 kA

Stück

Min.: 1

Vielfache: 1

€ 56,91^*

Phoenix Contact 1466597 VAL-SPP-T2-335-1+1-UT-R Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568512

Lieferung Di., 20. Okt.

39 StückMultiTech Trading GmbH AT

20 kA

Stück

Min.: 1

Vielfache: 1

€ 115,76^*

Phoenix Contact 1466598 VAL-SPP-T2-335-3+0-UT Überspannungsableiter 20 kA 1 St.

Bestell-Nr.:3568515

Lieferung Di., 20. Okt.

34 StückMultiTech Trading GmbH AT

20 kA

Stück

Min.: 1

Vielfache: 1

€ 138,38^*

Phoenix Contact 1466599 VAL-SPP-T2-335-3+0-UT-R Überspannungsableiter 20 kA 1 St.

Bestell-Nr.:3568524

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 762,68^*

Dokumente & Downloads

Datenblatt

Datenblatt 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Überspannungsableiter 20 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Überspannungsableiter 20 kA 1 St.

Beschreibung

Steckbarer Überspannungsableiter, gem. Typ 2 / Class II, für 1-phasige Stromversorgungsnetze mit kombiniert verlegtem PE und N in einem Leiter (2-Leiter-System: L, N/PEN), mit Fernmeldekontakt.

Hinweise

Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker

Beschreibung

Steckbarer Überspannungsableiter, gem. Typ 2 / Class II, für 1-phasige Stromversorgungsnetze mit kombiniert verlegtem PE und N in einem Leiter (2-Leiter-System: L, N/PEN), mit Fernmeldekontakt.
