Name: Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage
Brand: Phoenix Contact
SKU: 3568793
Availability: BackOrder

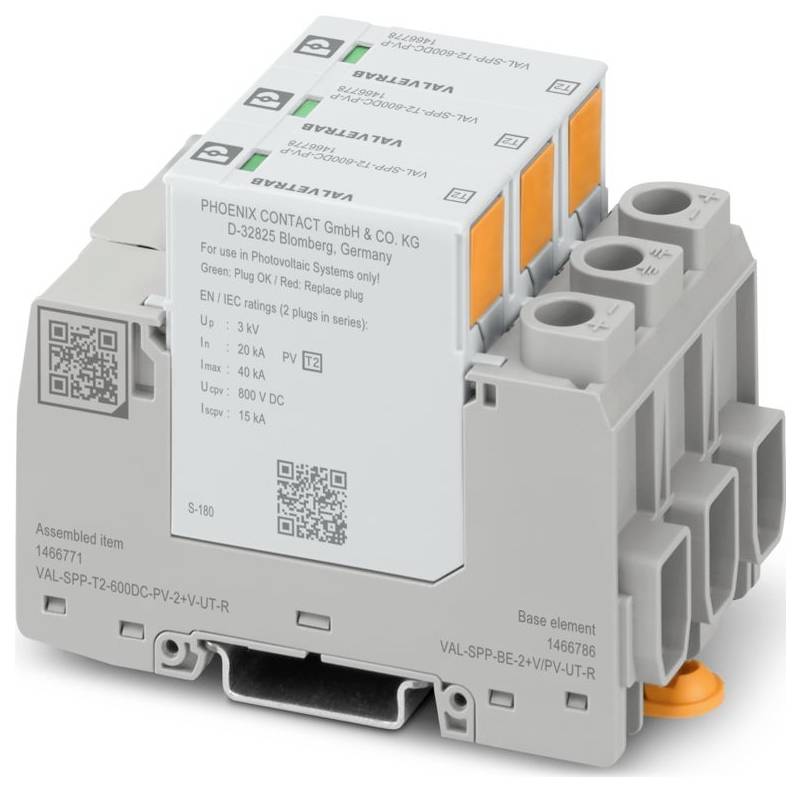

Ein grau gefärbtes Elektrogerät von Phoenix Contact mit Steckdosen und Sicherheitsinformationen zur Verwendung in Photovoltaikanlagen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 20. Okt.

27 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 177,96

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Produktfamilie: VAL-SPP
IEC-Prüfklasse: PV II;PV T2
Bauform: Tragschienenmodul zweiteilig steckbar
Polzahl: 3
Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
Anzeige / Fernmeldung: Anzeige / Fernmeldung
Schaltfunktion: Wechsler
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 53,4 mm
Höhe: 96,6 mm
Tiefe: 71,5 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit: 3 TE
Farbe: grau (RAL 7042);lichtgrau (RAL 7035)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6-FR 20 % GF;PBT
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Nein
Schutzleiterstrom IPE: ≤ 350 µA AC;≤ 100 µA DC
Nennableitstoßstrom In (8/20) µs: 20 kA
Gesamtableitstoßstrom ITotal (8/20) µs: 40 kA
Ansprechzeit tA: ≤ 25 ns
Erforderliche Vorsicherung maximal: 1 A (gG)
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20C (im eingebauten Zustand)
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 5000 m (amsl)
Normen/Bestimmungen: IEC 61643-31
Hinweis: 2018
Montageart: Tragschiene: 35 mm
EN Type: T2
Stromversorgungssystem IEC: DC
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
CTI-Wert des Materials: 600
Isolierstoff: PA 6.6-FR 20 % GF;PBT
Materialgruppe: I
Schutzpfade: (DC+) - (DC-);(DC+) - PE;(DC-) - PE
Standby-Leistungsaufnahme PC: ≤ 80 mVA
Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
Schutzpegel Up: ≤ 3 kV
Restspannung Ures: ≤ 3 kV (bei In);≤ 2,5 kV (bei 10 kA);≤ 2,3 kV (bei 5 kA);≤ 2,1 kV (bei 3 kA)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (5-500 Hz / 2,5 h / XYZ)
Benennung Anschluss: Defektfernmeldekontakt
Abisolierlänge: 7 mm
Defektfernmeldekontakt: Defektfernmeldekontakt
Betriebsstrom AC: 5 mA AC ... 1 A AC
Einbauort: Innenraum
Einbauort der Abtrennvorrichtung: Intern
Zugänglichkeit: Zugänglich
SPD Ausfallverhalten: OCFM (Abtrennfehlerverhalten)
Schutzschaltung Gleichspannungsseite (DC): Schutzschaltung Gleichspannungsseite (DC)
Höchste Dauerspannung UCPV: 800 V DC
Kurzschlussfestigkeit ISCPV: 15000 A
Leerlaufspannung UOCSTC: 667 V DC
Isolationswiderstand Riso: > 5 MΩ (bei 500 V DC)
Anschlusskonfiguration: Y-Konfiguration
Schutzschaltung PV: Schutzschaltung PV
Dauerbetriebsstrom ICPV: ≤ 100 µA DC
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 1,5 mm² ... 6 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 0,75 mm²
Isolierungsart: Zwischen Haupt- und Hilfsstromkreis hat das Produkt doppelte / verstärkte Isolation.
Umgebungstemperatur (Montage): -5 °C ... 50 °C
Betriebsspannung AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl));5 V AC ... 150 V AC (≤ 5000 m (amsl))
Betriebsspannung DC: 125 V DC (≤ 5000 m (amsl))
Betriebsstrom DC: 200 mA DC

Produkt-Art: Überspannungsableiter

Überspannungsschutz für: Photovoltaik-Anlage

Ableitstrom: 40 kA

Ansprechzeit (Details): 25 ns

Ausführung: Tragschienenmodul zweiteilig steckbar

Betriebstemperatur: -40 ... 85 °C

: IP20C (im eingebauten Zustand)

Herst.-Teilenr.: 1466771

Typ: 2

Passend für (Details): für 2-polige isolierte und geerdete PV-Gleichspannungssysteme 600 V DC. für Tragschienenmontage

Normen: IEC 61643-31

Abm.: (B x H x T) 53.4 x 96.6 x 71.5 mm

Breite: 53.4 mm

Höhe: 96.6 mm

Tiefe: 71.5 mm

Inhalt: 1 St.

Verpackungsart: Piece

UKCA: Ja

Varianten

Ableitstrom

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Überspannungsableiter 40 kA 1 St.

Bestell-Nr.:3562952

Lieferung Mi., 14. Okt.

109 StückConrad Electronic

40 kA

Stück

Min.: 1

Vielfache: 1

€ 208,33^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA Piece 1 St.

Bestell-Nr.:3588066

Lieferung Di., 20. Okt.

22 StückMultiTech Trading GmbH AT

40 kA

Stück

Min.: 1

Vielfache: 1

€ 215,48^*

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA Piece 1 St.

Bestell-Nr.:3588068

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

40 kA

Stück

Min.: 1

Vielfache: 1

€ 1.029,48^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3588266

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 222,33^*

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:3588256

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 271,86^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568472

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 222,33^*

Phoenix Contact 1466578 VAL-SPP-T2-335-1+0-UT-R Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568498

Lieferung Fr., 6. Nov.

71 StückMultiTech Trading GmbH AT

20 kA

Stück

Min.: 1

Vielfache: 1

€ 56,91^*

Phoenix Contact 1466597 VAL-SPP-T2-335-1+1-UT-R Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568512

Lieferung Di., 20. Okt.

39 StückMultiTech Trading GmbH AT

20 kA

Stück

Min.: 1

Vielfache: 1

€ 115,76^*

Phoenix Contact 1466598 VAL-SPP-T2-335-3+0-UT Überspannungsableiter 20 kA 1 St.

Bestell-Nr.:3568515

Lieferung Di., 20. Okt.

34 StückMultiTech Trading GmbH AT

20 kA

Stück

Min.: 1

Vielfache: 1

€ 138,38^*

Phoenix Contact 1466599 VAL-SPP-T2-335-3+0-UT-R Überspannungsableiter 20 kA 1 St.

Bestell-Nr.:3568524

Lieferung Do., 10. Dez. 2026

100 StückStecker Express GmbH - Österreich

20 kA

Stück

Min.: 1

Vielfache: 1

€ 762,68^*

Dokumente & Downloads

Datenblatt

Datenblatt 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage

Beschreibung

Überspannungsableiter, gem. Typ 2 / Class II, für 2-polige isolierte und geerdete PV-Gleichspannungssysteme 600 V DC, für Tragschienenmontage, 3-poliges Basiselement mit Fernmeldekontakt, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
