Abbildung ähnlich

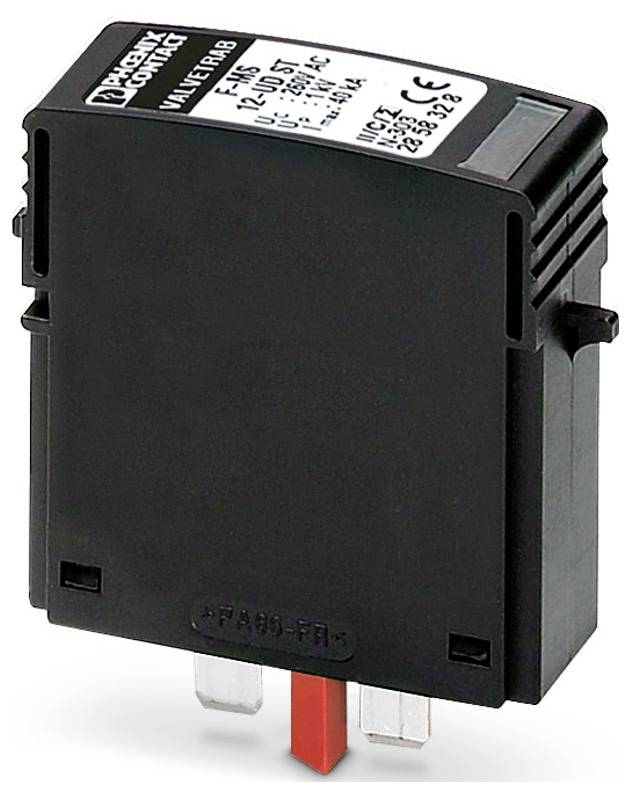

Phoenix Contact 2858328 F-MS 12-UD ST Überspannungsschutz-Stecker 20 kA Piece 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
71 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 53,63
steuerfreie IGL
€ 7,92
14 Tage Rückgaberecht inklusive
Highlights & Details
Überspannungsschutzstecker Typ 2
- sonstige, Zubehör: ja, Ersatzteil: nein
Technische Daten
- Produktfamilie: VALVETRAB MS
- IEC-Prüfklasse: II;T2
- Bauform: Tragschienenmodul zweiteilig steckbar
- Meldung Überspannungsschutz defekt: optisch
- Nennspannung UN: 240/415 V AC (TN - only N-PE);240/415 V AC (TT - only N-PE)
- Anschlussart: steckbar
- Breite: 17,5 mm
- Höhe: 52,4 mm
- Tiefe: 55,3 mm
- Teilungseinheit: 1 TE
- Farbe: schwarz (RAL 9005)
- Brennbarkeitsklasse nach UL 94: V-0
- Material Gehäuse: PA 6.6
- Wirkungsrichtung: N-PE
- Höchste Dauerspannung UC: 305 V AC
- Schutzleiterstrom IPE: ≤ 5 µA
- Nennableitstoßstrom In (8/20) µs: 20 kA
- Ansprechzeit tA: ≤ 100 ns
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m (amsl)
- Normen/Bestimmungen: EN 61643-11
- Hinweis: 2012
- Montageart: auf Basiselement
- EN Type: T2
- Stromversorgungssystem IEC: TN;TT
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Nennfrequenz fN: 50 Hz (60 Hz)
- CTI-Wert des Materials: 600
- Isolierstoff: PA 6.6
- Materialgruppe: I
- Schutzpfade: N-G
- Standby-Leistungsaufnahme PC: ≤ 1,5 mVA
- Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
- Folgestromlöschfähigkeit Ifi: 100 A (260 V)
- Schutzpegel Up: ≤ 1,5 kV
- Restspannung Ures: ≤ 0,4 kV (bei In);≤ 0,25 kV (bei 10 kA);≤ 0,15 kV (bei 5 kA);≤ 0,1 kV (bei 3 kA)
- Ansprechstoßspannung bei 6 kV (1,2/50) µs: ≤ 1,5 kV
- TOV-Verhalten bei UT: 1200 V AC (200 ms / withstand mode)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-Spezifikationen: UL-Spezifikationen
- Maximale Dauerspannung MCOV (N-G): 260 V AC
- Nennableitstoßstrom In (N-G): 20 kA
- Energieverteilungssystem: Single phase
- Nennfrequenz: 50/60 Hz
- Gemessene Begrenzungsspannung MLV (N-G): 1490 V
- SPD Typ: 4CA
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Zusätzliche technische Daten: Zusätzliche technische Daten
- Ableiter prüfbar mit CHECKMASTER ab Softwarerevision:: ab SW-Rev. 1.10
- Produkt-Art
Überspannungsschutz-Stecker
- Ableitstrom
20 kA
- Ansprechzeit (Details)
≤ 100 ns
- Ausführung
Tragschienenmodul zweiteilig steckbar
- Betriebstemperatur
-40 ... 80 °C
IP20
- Herst.-Teilenr.
2858328
- Typ
2
- Normen
EN 61643-11
- Abm.
(L x B x H) 55.3 x 17.5 x 52.4 mm
- Länge
55.3 mm
- Breite
17.5 mm
- Höhe
52.4 mm
- Tiefe
55.3 mm
- Inhalt
1 St.
- Verpackungsart
Piece
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579540 Phoenix Contact 2858328 F-MS 12-UD ST Überspannungsschutz-Stecker 20 kA Piece 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579540 Phoenix Contact 2858328 F-MS 12-UD ST Überspannungsschutz-Stecker 20 kA Piece 1 St.
Beschreibung
Überspannungsschutzstecker Typ 2, mit N-PE Summenstromfunkenstrecke für Basiselement.
Lieferumfang
- Geliefert wird: Phoenix Contact Überspannungsschutzstecker F-MS 12-UD ST, Verpackungseinheit: 1 Stk., EAN: 4017918878078
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
