Anybus ABC3000 ABC-SERM-PDPS Seriell Umsetzer Profibus, RS-485, RS-232 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 645,83
3
2% = € 15,75
€ 630,08
5
3% = € 22,02
€ 623,81
10
4% = € 26,21
€ 619,62
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 645,83 / Stück)
€ 645,83
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 6 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Kurzbeschreibung
Serieller Master – PROFIBUS-Slave: Nahtlose Integration serieller Geräte in Ihr PROFIBUS-Netzwerk
Mit dem Anybus Communicator integrieren Sie serielle Geräte (RS-232/485) mühelos in Ihr PROFIBUS-Netzwerk. Der Protokollkonverter überzeugt durch einfache Konfiguration, hohe Datenübertragungsraten und bewährte Anybus-Technologie.
Mit dem Anybus Communicator integrieren Sie serielle Geräte (RS-232/485) mühelos in Ihr PROFIBUS-Netzwerk. Der Protokollkonverter überzeugt durch einfache Konfiguration, hohe Datenübertragungsraten und bewährte Anybus-Technologie.

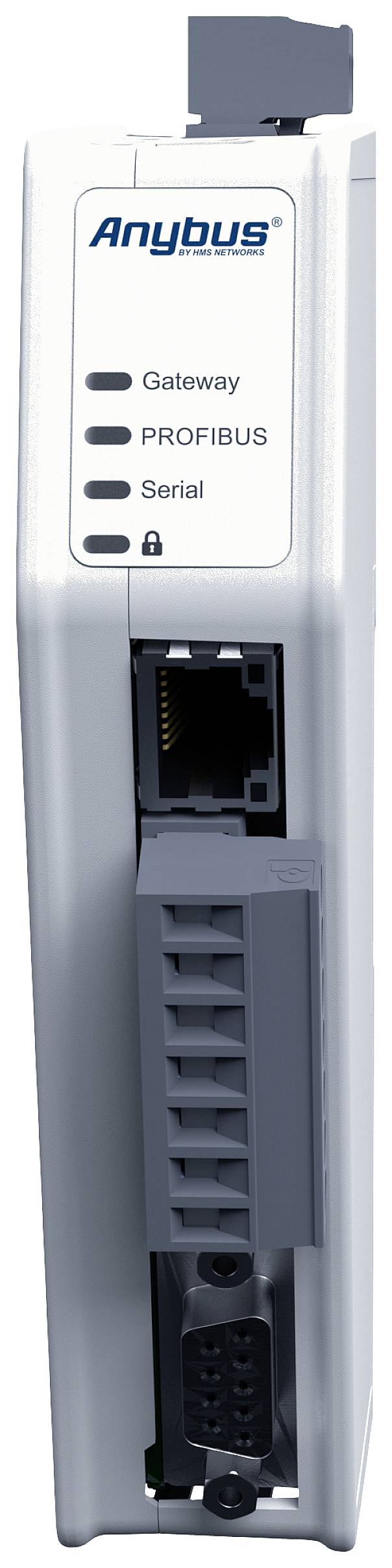

Anybus Communicator PROFIBUS
Highlights & Details
- FUNKTIONEN & VORTEILE
- Übertragung von bis zu 244 Byte in beide Richtungen
- Konvertiert standardisierte und proprietäre RS-232/485-Protokolle
- Webbasierte Drag-&-Drop-Konfigurationsschnittstelle
- Industrieller Temperaturbereich von -25 bis +70 °C
- Bewährte Anybus-Technologie: NP40-Netzwerkprozessor
- Sicherheits-Chip, Sicherheitsschalter und sicheres Hochfahren (Secure Boot)
Technische Daten
- Gewicht: 150 g
- Tasten und Schalter: Reset-Taste und Sicherheitsschalter
- LEDs: Statusanzeige für das Gateway sowie für das übergeordnete industrielle Netzwerk und das serielle Subnetzwerk
- IP-Schutzart: IP20
- Gehäusematerial: PC ABS, UL 94 VO
- Montage Hutschiene: (35 * 7,5/15)
- Lagertemperatur: -40 bis 85 °C
- Relative Luftfeuchtigkeit: 0-95% nicht kondensierend
- Einbauhöhe: Bis zu 2000 m
- Produkt-Art
Seriell Umsetzer
- Schnittstellen
Profibus
RS-485
RS-232
- Typ
ABC-SERM-PDPS
- Max. Betriebstemperatur
+70 °C
- Min. Betriebstemperatur
-25 °C
- Betriebsspannung (Details)
12-30 VDC
- Betriebstemperatur
-25 bis +70 °C
- Abm.
(B x H) 27 mm x 144 mm
- Max. Stromaufnahme
400 mA
- Höhe
144 mm
- Breite
27 mm
- Herst.-Teilenr.
ABC3000
- Schnittstellen
Profibus
Modbus-RTU
RS-485
RS-232
- Stromaufnahme
160 mA
- Plastikfreie Verpackung
Plastikfreie Verpackung
Dokumente & Downloads
Datenblatt
Datenblatt 2498840 Anybus ABC3000 ABC-SERM-PDPS Seriell Umsetzer Profibus, RS-485, RS-232 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2498840 Anybus ABC3000 ABC-SERM-PDPS Seriell Umsetzer Profibus, RS-485, RS-232 1 St.
Bedienungs- und Sicherheitshinweise 2498840 Anybus ABC3000 ABC-SERM-PDPS Seriell Umsetzer Profibus, RS-485, RS-232 1 St.
Information
Information 2498840 Anybus ABC3000 ABC-SERM-PDPS Seriell Umsetzer Profibus, RS-485, RS-232 1 St.
Konformitätserklärung
Konformitätserklärung 2498840 Anybus ABC3000 ABC-SERM-PDPS Seriell Umsetzer Profibus, RS-485, RS-232 1 St.
Beschreibung
Serieller Master – PROFIBUS-Slave
Mit dem Anybus Communicator können Sie serielle Geräte (RS-232/485) in ein PROFIBUS-Netzwerk integrieren. Dafür sind keine Änderungen am seriellen Gerät notwendig.
Der Protokollkonverter kann große Datenmengen übertragen, ist dank seiner Drag & Drop-Weboberfläche einfach zu konfigurieren und basiert auf der bewährten Anybus-Technologie.
KONVERTIERT FAST JEDES SERIELLE PROTOKOLL
Der Communicator kann fast jedes serielle Protokoll konvertieren, z.B. Master/Slave-Protokolle wie Modbus RTU, aber auch herstellerspezifische Query/Response- oder Produce/Consume-Protokolle.
TYPISCHE SERIELLE ANWENDUNGEN
Typische serielle Anwendungen sind z.B. Frequenzumrichter, Sensoren, Aktoren, Bedienterminals, Barcodeleser, RFID-Leser oder Industriewaagen.
Übertragung von bis zu 244 Daten-Bytes
Der Trend geht dahin, immer mehr Daten zu übertragen. Daher ist der Anybus Communicator für die Übertragung großer Datenmengen ausgelegt. Er kann 244 Byte an Daten zur übergeordneten SPS senden und 244 Byte Daten von der SPS empfangen, insgesamt können also 488 Byte übertragen werden. Dank der Unterstützung von bis zu 150 Modbus-Befehlen können selbst komplexe Konfigurationen mit mehreren Knoten problemlos verarbeitet werden.
Drag-&-Drop-Weboberfläche
Die Konfiguration des Protokollkonverters ist mit der grafischen web-basierten Benutzeroberfläche schnell erledigt. Es muss keine Software installiert werden. Öffnen Sie einfach Ihren bevorzugten Webbrowser und legen Sie los.
Industrieller Temperaturbereich
Ein industrieller Betriebstemperaturbereich von -25 bis +70 °C sorgt dafür, dass der Communicator auch unter anspruchsvollen Bedingungen überzeugt.
Bewährte NP40-Technologie
Der Communicator basiert auf dem bewährten Anybus NP40-Netzwerkprozessor. Der NP40 ist in unzähligen Embedded-Anwendungen auf der ganzen Welt im Einsatz und ist der Branchen-Benchmark für zuverlässige industrielle Kommunikation.
Sicherheitsschalter
Selbst bei ausgeklügelten Sicherheitsmaßnahmen ist menschliches Versagen nach wie vor die Hauptursache für Verstöße gegen die Sicherheitsauflagen. Deshalb hat der Communicator einen Sicherheitsschalter, der die Konfiguration sperrt und den Zugriff auf die webbasierte Konfigurationsschnittstelle verhindert. Wenn Ihre Konfiguration abgeschlossen ist, schieben Sie den Sicherheitsschalter einfach in die Verriegelungsposition. Anschließend leuchtet die Vorhängeschloss-LED am Communicator auf.
Sicherheits-Chip und sicheres Hochfahren
Um aktuellen und zukünftigen Sicherheitsherausforderungen gerecht zu werden, ist der Communicator mit dem neuesten Anybus-Sicherheitschip ausgestattet. Der „Secure Boot“ - das sichere Hochfahren - gewährleistet, dass die Firmware nicht manipuliert wurde.
Ethernet-Konfigurationsanschluss
Dank des Ethernet-Konfigurationsanschlusses wird kein spezielles Konfigurationskabel benötigt. Auch die Verbindung zum Protokollkonverter kann darüber einfach hergestellt werden, z. B. um den Netzwerkverkehr zu überwachen.
Optimiert für Hutschienenmontage
Der schmale Formfaktor, nach vorne gerichtete Netzwerkanschlüsse und die Verschraubung des seriellen Kabelanschlusses sorgen dafür, dass der Communicator schnell und einfach installiert und angeschlossen werden kann.
Diagnose
Wenn Sie die Communicator-Weboberfläche öffnen, sehen Sie sofort den Status der PROFINET-Verbindung und der seriellen Verbindung. Sie können auch den Status einzelner serieller Knoten sehen. Für Analysezwecke werden die serielle Seite sowie Ereignisse protokolliert.
Support
Manchmal stoßen Sie auf ein Problem, bei dem Sie Hilfe benötigen. Deshalb haben wir eine Support-Seite mit Kontaktinformationen in die Benutzeroberfläche aufgenommen. Es gibt auch eine Schaltfläche zur Erstellung eines Supportpakets, um die Fehlerbehebung zu vereinfachen.
Mit dem Anybus Communicator können Sie serielle Geräte (RS-232/485) in ein PROFIBUS-Netzwerk integrieren. Dafür sind keine Änderungen am seriellen Gerät notwendig.
Der Protokollkonverter kann große Datenmengen übertragen, ist dank seiner Drag & Drop-Weboberfläche einfach zu konfigurieren und basiert auf der bewährten Anybus-Technologie.
KONVERTIERT FAST JEDES SERIELLE PROTOKOLL
Der Communicator kann fast jedes serielle Protokoll konvertieren, z.B. Master/Slave-Protokolle wie Modbus RTU, aber auch herstellerspezifische Query/Response- oder Produce/Consume-Protokolle.
TYPISCHE SERIELLE ANWENDUNGEN
Typische serielle Anwendungen sind z.B. Frequenzumrichter, Sensoren, Aktoren, Bedienterminals, Barcodeleser, RFID-Leser oder Industriewaagen.
Übertragung von bis zu 244 Daten-Bytes
Der Trend geht dahin, immer mehr Daten zu übertragen. Daher ist der Anybus Communicator für die Übertragung großer Datenmengen ausgelegt. Er kann 244 Byte an Daten zur übergeordneten SPS senden und 244 Byte Daten von der SPS empfangen, insgesamt können also 488 Byte übertragen werden. Dank der Unterstützung von bis zu 150 Modbus-Befehlen können selbst komplexe Konfigurationen mit mehreren Knoten problemlos verarbeitet werden.
Drag-&-Drop-Weboberfläche
Die Konfiguration des Protokollkonverters ist mit der grafischen web-basierten Benutzeroberfläche schnell erledigt. Es muss keine Software installiert werden. Öffnen Sie einfach Ihren bevorzugten Webbrowser und legen Sie los.
Industrieller Temperaturbereich
Ein industrieller Betriebstemperaturbereich von -25 bis +70 °C sorgt dafür, dass der Communicator auch unter anspruchsvollen Bedingungen überzeugt.
Bewährte NP40-Technologie
Der Communicator basiert auf dem bewährten Anybus NP40-Netzwerkprozessor. Der NP40 ist in unzähligen Embedded-Anwendungen auf der ganzen Welt im Einsatz und ist der Branchen-Benchmark für zuverlässige industrielle Kommunikation.
Sicherheitsschalter
Selbst bei ausgeklügelten Sicherheitsmaßnahmen ist menschliches Versagen nach wie vor die Hauptursache für Verstöße gegen die Sicherheitsauflagen. Deshalb hat der Communicator einen Sicherheitsschalter, der die Konfiguration sperrt und den Zugriff auf die webbasierte Konfigurationsschnittstelle verhindert. Wenn Ihre Konfiguration abgeschlossen ist, schieben Sie den Sicherheitsschalter einfach in die Verriegelungsposition. Anschließend leuchtet die Vorhängeschloss-LED am Communicator auf.
Sicherheits-Chip und sicheres Hochfahren
Um aktuellen und zukünftigen Sicherheitsherausforderungen gerecht zu werden, ist der Communicator mit dem neuesten Anybus-Sicherheitschip ausgestattet. Der „Secure Boot“ - das sichere Hochfahren - gewährleistet, dass die Firmware nicht manipuliert wurde.
Ethernet-Konfigurationsanschluss
Dank des Ethernet-Konfigurationsanschlusses wird kein spezielles Konfigurationskabel benötigt. Auch die Verbindung zum Protokollkonverter kann darüber einfach hergestellt werden, z. B. um den Netzwerkverkehr zu überwachen.
Optimiert für Hutschienenmontage
Der schmale Formfaktor, nach vorne gerichtete Netzwerkanschlüsse und die Verschraubung des seriellen Kabelanschlusses sorgen dafür, dass der Communicator schnell und einfach installiert und angeschlossen werden kann.
Diagnose
Wenn Sie die Communicator-Weboberfläche öffnen, sehen Sie sofort den Status der PROFINET-Verbindung und der seriellen Verbindung. Sie können auch den Status einzelner serieller Knoten sehen. Für Analysezwecke werden die serielle Seite sowie Ereignisse protokolliert.
Support
Manchmal stoßen Sie auf ein Problem, bei dem Sie Hilfe benötigen. Deshalb haben wir eine Support-Seite mit Kontaktinformationen in die Benutzeroberfläche aufgenommen. Es gibt auch eine Schaltfläche zur Erstellung eines Supportpakets, um die Fehlerbehebung zu vereinfachen.
Lieferumfang
- Kurzanleitung
- Serielles Konfigurationskabel (RS-232)
- D-Sub-Anschluss mit Schraubklemme für serielles Sub-Netzwerk
- Konfigurationssoftware (per Download)
- (Netzteil nicht enthalten)
