Name: Schneider Electric CAD32ABD Hilfsschütz 3 Schließer, 2 Öffner 1 St.
Brand: Schneider Electric
SKU: 3412404
Availability: InStock

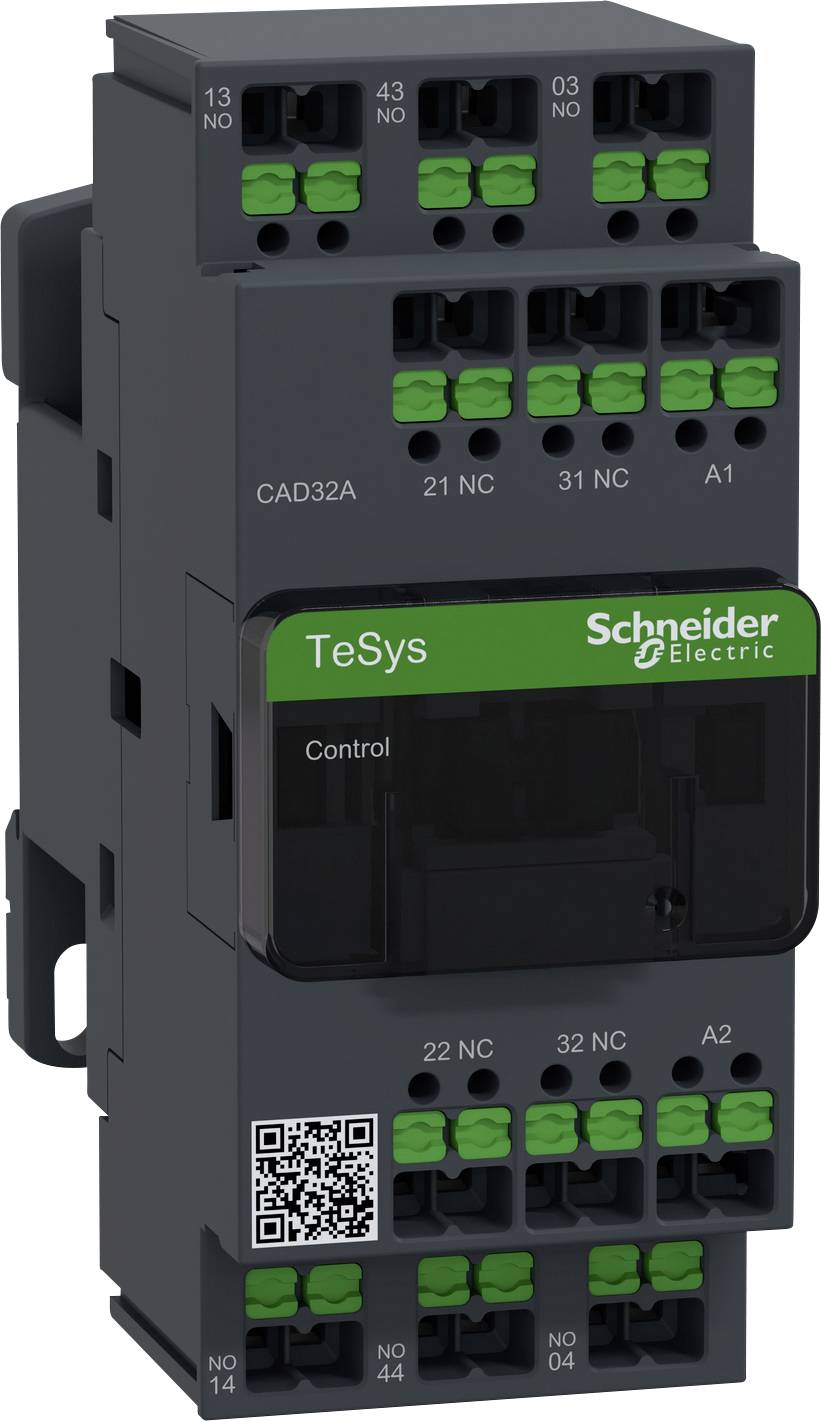

Elektrisches Schaltgerät von Schneider Electric, Modell 'TeSys CAD32A', mit grünen und schwarzen Anschlussklemmen, QR-Code sichtbar.

Technische Zeichnung eines Geräts zeigt Abmessungen: Höhe 107 mm, Breite 95 mm. Seitenansicht mit 45 mm Breite dargestellt.

1/2

Produkt-Art

Hilfsschütz

Anschluss

Snap-In

Typ

CAD32ABD

Kontaktart

3 Schließer

2 Öffner

Steuerspannung (min.)

24 V/DC

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

1 Stück

Verkauf und Versand:

Automation24 AT Widerruf

versandkostenfrei ab € 100,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 80,90

steuerfreie IGL

€ 9,08

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

186 Stück

Kostenfreier Versand

€ 95,83

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Hilfsschütz, 3S+2Ö Steuerkontakte, Spule 24 V DC, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Bemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: DCBemessungsbetriebsstrom: 10 ABemessungsbetriebsstrom Ie, 400 V: 10 AMontageart: sonstigeMit LED-Anzeige: neinGeeignet für Handbedienung: neinSchnittstelle: neinAnzahl der Hilfskontakte als Öffner: 2Anzahl der Hilfskontakte als Schließer: 3Betriebsspannung bei DC: 690 VSpannungsart der Betriebsspannung: DCBemessungsschaltstrom: 0,005 AAnschlussart Hilfsstromkreis: sonstigeBreite: 45 mmHöhe: 107 mmTiefe: 84 mmVerpackungseinheit: 1 StückMaße (cm): 115 × 105 × 50Bruttogewicht: 0,582 kg, Nettogewicht: 0,582 kgECLASS 7: Hilfsschütz, Relais (27371001)

Produkt-Art: Hilfsschütz

Typ: CAD32ABD

Kontaktart: 3 Schließer
2 Öffner

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Schaltspannung (max.): 690 V/DC

Dauerstrom (max.): 10 A

Anschluss: Snap-In

: IP20

Breite: 45 mm

Höhe: 107 mm

Tiefe: 93 mm

Abm.: (B x H x T) 45 x 107 x 93 mm

Inhalt: 1 St.

: sonstige

: 45 mm

: 107 mm

: 84 mm

: FALSE

: 3

: 2

: 10 A

: FALSE

: 0

: 24-24 V

: DC

: FALSE

: 0.005 A

: sonstige

: 0

: 0

: 10 A

: 690-690 V

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412404 Schneider Electric CAD32ABD Hilfsschütz 3 Schließer, 2 Öffner 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412404 Schneider Electric CAD32ABD Hilfsschütz 3 Schließer, 2 Öffner 1 St.

Beschreibung

Hilfsschütze TeSys Control CAD. Hilfsschütz für die Gebrauchskategorien AC-15 bis 690V und DC-13 bis 440V. Es bietet 5 Kontakte (3S + 2Ö), eine 24 V DC Spule. Für anspruchsvolle Anwendungen mit hohen Betriebsgeschwindigkeiten bis zu 10800 Zyklen/Stunde sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Fünf integrierte Hilfskontakte, erweiterbar um bis zu neun Hilfskontakte. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
