Name: Schneider Electric R9DX01613 Fehlerstrom-Schutzschalter 13 A 0.03 A 230 V
Brand: Schneider Electric
SKU: 3754306
Availability: InStock

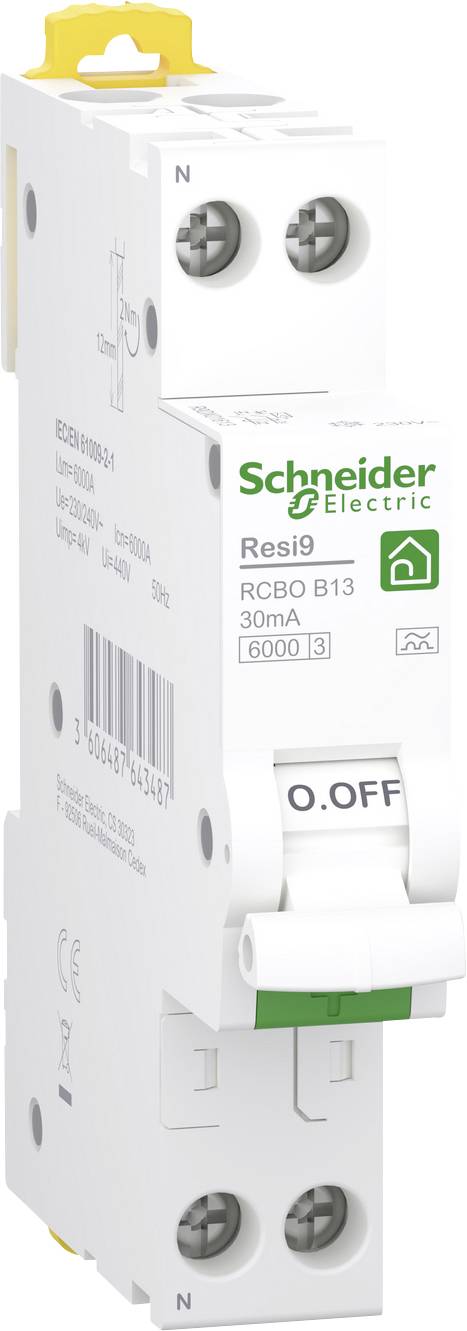

Schneider Electric Resi9 FI/LS-Schalter, 30 mA, 13 A, mit O.OFF-Schalter und Klemmenverbindungen.

Hand adjusting a Schneider Electric circuit breaker inside an electrical panel.<br><br>Manuelle Einstellung eines Schneider Electric-Leistungsschalters in einem Elektroverteilerpanel.

Schneider Electric PowerTag Energiesensor RM60 kabelloses Energiemesskabel montiert auf DIN-Schiene mit mehreren Leitungsschutzschaltern in einem Schaltschrank.

Deutsches Werbeangebot, das alte und neue kompakte FI/LS-Schalter und Verteilkästen vergleicht: 'bisherig' versus 'von heute' mit '50% weniger Platz erforderlich.'

1/4

Produkt-Art

Fehlerstrom-Schutzschalter

Polzahl

Auslöse-Charakteristik

Bemessungs-Differenzstrom

0.03 A

Nennstrom - gerundet

13 A

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

48 Stück

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 58,33 / Stück)

€ 58,33

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Erdungssystem: TN-S TT TN-C-S TN
Produkt- oder Komponententyp: Fehlerstromschutzschalter mit Überstromschutz (FI/LS)
Anschlüsse - Klemmen:
Tunnelklemmen (oben oder unten) - 1 - 16 mm² - fest
Tunnelklemmen (oben oder unten) - 1 - 10 mm² - flexibel
Tunnelklemmen (oben oder unten) - 1 - 10 mm² - flexibel mit Aderendhülse

Produkt-Art: Fehlerstrom-Schutzschalter

Polzahl: 1

Auslöse-Charakteristik: B

Bemessungs-Differenzstrom: 0.03 A

Herstellerfarbe: Weiß

Abm.: (B x H x T) 18 x 91 x 69 mm

Inhalt: 1 St.

Nennstrom: 13 A

Nennstrom - gerundet: 13 A

Ausschaltvermögen: 6000 A

Nennspannung: 230 V

Breite: 18 mm

Höhe: 91 mm

Tiefe: 69 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3754306 Schneider Electric R9DX01613 Fehlerstrom-Schutzschalter 13 A 0.03 A 230 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3754306 Schneider Electric R9DX01613 Fehlerstrom-Schutzschalter 13 A 0.03 A 230 V

Information

Information 3754306 Schneider Electric R9DX01613 Fehlerstrom-Schutzschalter 13 A 0.03 A 230 V

Beschreibung

Schützen und erneuern Sie Ihre Wohnbauprojekte

Als Ergänzung für das Resi9-System trägt der Resi9 FI/LS-Schalter »Kompakt« in 1 TE dazu bei,
Ihre Geräte und die elektrische Installation zu schützen und sicherer zu machen.
Sein kompaktes Design optimiert die Raumnutzung und macht ihn zur perfekten Wahl für
Renovierungs- und Wohnbauprojekte.

Resi9 FI/LS-Schalter »Kompakt« / Typ A – 6.000 A
Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter
FI/LS-Schalter Typ A – 6.000 A

Resi9 FI/LS-Schalter, Kompakt in 1 TE:
FI/LS-Schalter Resi9 gewährleisten den umfassenden
Schutz von Endstromkreisen (Kurzschluss-, Überlast-
und Fehlerströme):
• Geprüft nach IEC/EN 61009-1, IEC/EN 61009-2-1
• Schutz:
• von Personen bei direkter Berührung (≤ 30 mA),
• von Anlagen gegen Isolationsfehlern (≤ 300 mA),
• von Anlagen gegen Brandgefahr (≤ 300 mA),
• gegen Überlast und Kurzschluss,
• Schalten und Trennen von Stromkreisen.

Typ A
Typ A erfasst reine sinusförmige sowie pulsierende
Gleichfehlerströme:
• Er ist für den Schutz von Stromkreisen oder einzelnen
Haushaltsgeräten vorgeschrieben, wie z. B.
Waschmaschinen oder Trocknern.

Optimaler Fehlerstromschutz für Personen und Anlagen mit unserem neuen kompakten Resi9 Typ A FI-LS 1P+N 10A von Schneider Electric. Eingesetzt wird dieser kompakte FILS 1TE (18mm) bei einer Netzfrequenz von 50Hz und einer Betriebsspannung von 230V AC. B, mit einem Kurzschlussvermögen von 6kA bei 230V AC nach EN/IEC 61009-2-1 Standard. Nennfehlerstrom 30 mA, Typ A, Löst bei AC-Fehlerströmen aus und geht nicht in die Sättigung bis 6mA DC-Fehlerströme. Einsetzbar bei einer Betriebstemperatur von -25°C bis 60°C. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und seperaten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Die Prüftaste ist mit einem „T“ markiert. Beim drücken dieser Taste kann die Funktionalität des Schutzgerätes getestet werden. Die Resi9 FILS Serie bietet den bestmöglichen Schutz im Wohnbau.
