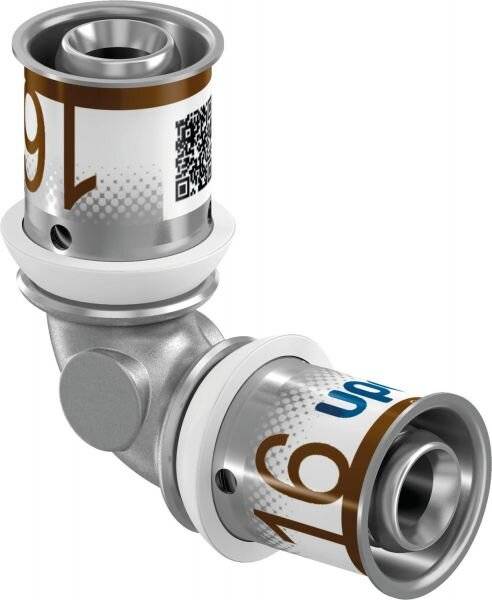

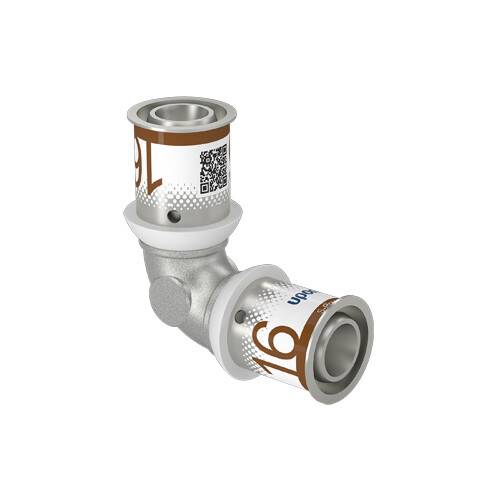

UPONOR S-Press PLUS, Bogen, 16-16, 1 Stk.

Der Uponor S-Press Plus Bogen 16x16mm aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting-Bogen für Verbundrohrsysteme. Er besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung zum Korrosionsschutz und ist für Trinkwasser- sowie Heizungsinstallationen geeignet. Der 90-Grad-Bogen verfügt über Pressmuffen an beiden Enden und ist mit Dichtungsmaterial aus EPDM ausgestattet, was eine sichere und hygienische Verbindung ermöglicht.

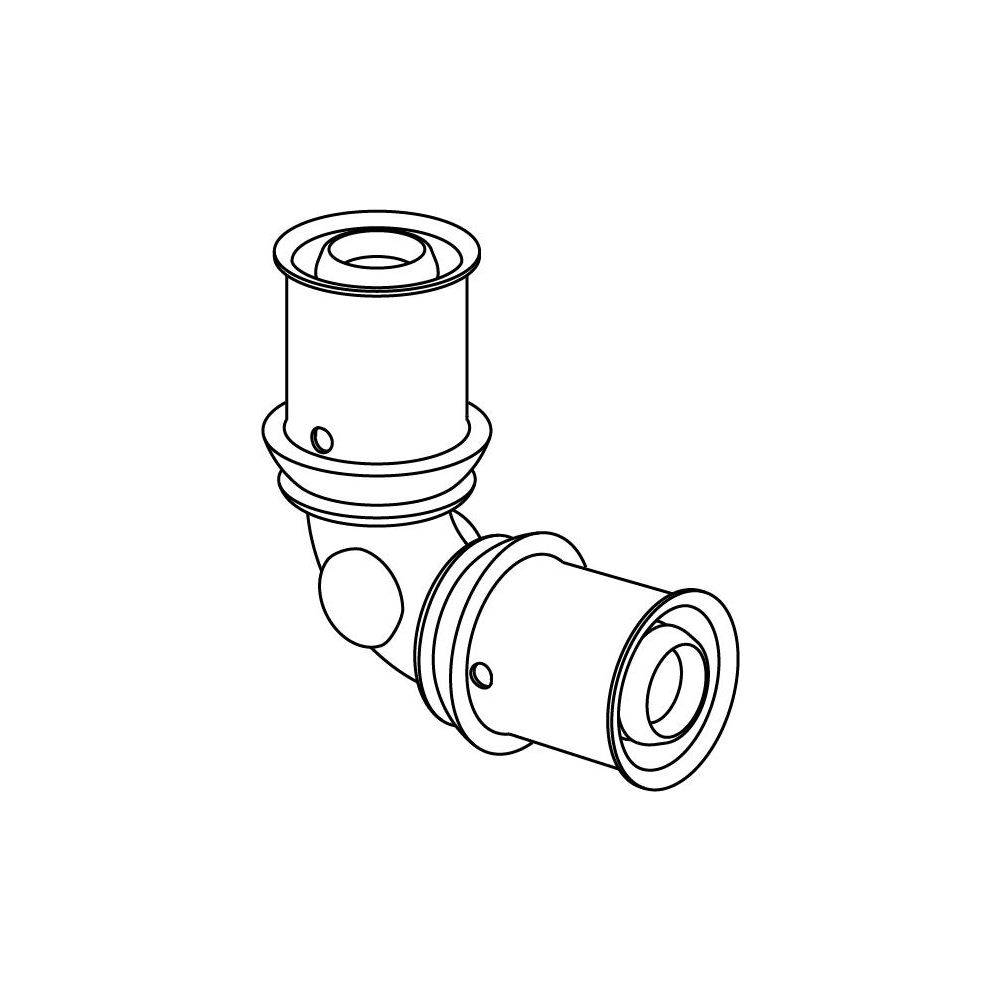

Wie ist der Uponor S-Press Plus Bogen konstruiert?Der Bogen ist ein einteiliges Bauteil mit zwei Pressmuffenanschlüssen, jeweils mit einem Rohraußendurchmesser von 16 mm. Die Anschlüsse bestehen aus Messing mit entzinkungsbeständiger Werkstoffgüte (DZR) und sind innen zweifach verzinnt, um Korrosion zu minimieren. Die Presshülse aus Edelstahl ist fest fixiert und verfügt über ein Sichtfenster, das die Verpressung sichtbar macht. Die sichere Pressbackenführung und die Verpresstkennzeichnung unterstützen eine zuverlässige Montage ohne Kalibrieren oder Entgraten des Rohres. Die Dichtringe erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.
Welche technischen Eigenschaften und Zertifikate besitzt der Bogen?Der Fitting ist durch das DVGW- und KIWA-Siegel zertifiziert und erfüllt die Hygieneanforderungen des Umweltbundesamtes sowie des DVGW-Arbeitsblatts W 270. Die Verbindung ist totraumfrei und migrationsgeprüft gemäß DIN EN 12873-1. Der Bogen ist zugfest und wurde nach CSTB NF EN 1979 mit einer Zugfestigkeit von über 1600 N geprüft. Die Entzinkungsbeständigkeit ist durch ein BAM-Gutachten nach DIN 50905-4 bestätigt. Die Verbindungen entsprechen den Normen DIN EN 10226-1 für Außen- und Innengewinde. Der Fitting ist durchflussoptimiert für geringe Druckverluste und ist vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen.
Für welche Anwendungen ist der Uponor S-Press Plus Bogen geeignet?Der Bogen ist für den Einsatz in Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C und einem maximalen Betriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und ein Betriebsdruck von 10 bar möglich, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden.
Wie unterstützt der Bogen eine effiziente und sichere Installation?Die durchflussoptimierte Bauweise sorgt für geringe Druckverluste im System. Die Verpressung ist durch eine besondere Kennzeichnung einfach kontrollierbar, was die Prüfsicherheit bei der Dichtheitsprobe erhöht. Die Montage erfolgt ohne aufwändiges Kalibrieren oder Entgraten, was Zeit spart und Fehlerquellen reduziert. Die Farbkodierung ermöglicht eine schnelle Dimensionserkennung, und ein QR-Code bietet direkten Zugang zu weiterführenden Produktinformationen.
Technische Daten
Form: Bogen, 90 Grad
Anschlussart: Pressmuffe beidseitig
Rohraußendurchmesser: 16 mm
Material Anschluss: Messing, entzinkungsbeständig (DZR), verzinnt
Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Max. Arbeitsdruck bei 20 °C: 10 bar
Zugfestigkeit: > 1600 N
Zeta-Wert: 4,1

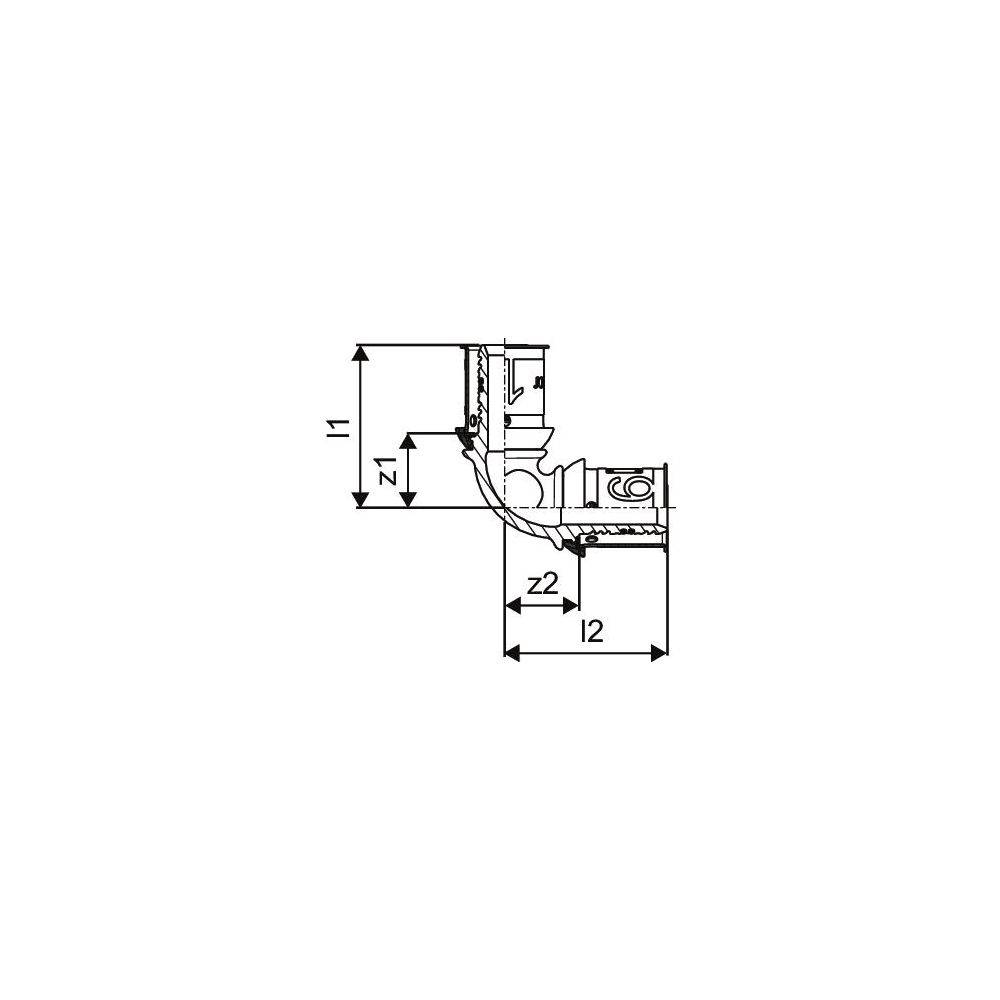

Länge Anschluss: 37
Arbeitslänge Anschluss: 17

Der Uponor S-Press Plus Bogen 16x16mm bietet eine zuverlässige und hygienische Verbindungslösung für Trinkwasser- und Heizungsinstallationen. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung und ausgestattet mit EPDM-Dichtungen, bietet er Langlebigkeit und Hygiene. Seine durchflussoptimierte Konstruktion und die einfache, kalibrierungsfreie Verpressung tragen zur Effizienz bei. Mit einem maximalen Arbeitsdruck von 10 bar und einer 90-Grad-Bogenform ist dieser Fitting vielseitig in Trinkwasser- und Heizungsinstallationen einsetzbar.
