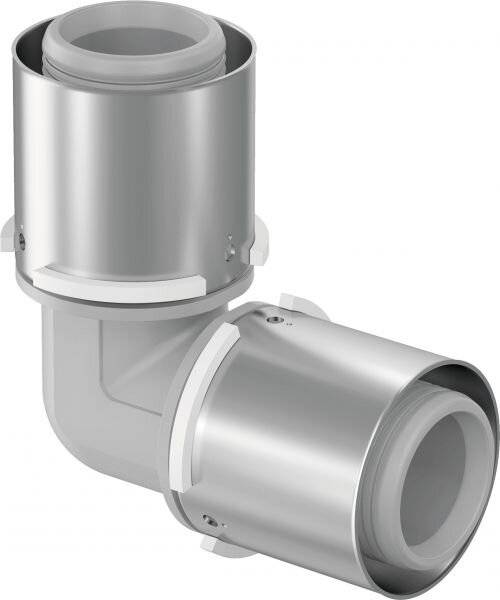

UPONOR S-Press Verbund Winkel, PPSU, 40-40, 1 Stk.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 30,71
zzgl. MwSt.
€ 5,50
14 Tage Rückgaberecht inklusive
Highlights & Details
- Spezifikation: - Fixierte Presshülse Aus Edelstahl Mit Sichtfenster - Sichere Pressbackenführung - Bewährte Prüfsicherheit ?unverpresst undicht - 100 % kompatibel zu bestehenden Upo- nor Komponenten - Außen- und Innengewinde nach DIN EN 10226-1 Uponor S-Press PLUS PPSU - Durchflussoptimierter Fitting Aus PPSU - Einzigartige Verpresstkennzeichnung - Schnelle Dimensionserkennung mit Farb- kodierung - QR-Code für den direkten Zugang zu In- formationen - Pressen ohne Kalibrieren und Entgraten Uponor S-Press Verbund 40-75 mm PPSU - Fitting Aus PPSU - Farbkodierung - Einfaches Entgraten ohne Kalibrieren Anwendung: - Einsatzbereich für Trinkwasser: max. zulässige Dauerbetriebstemperatur von 0 GrC bis 70 GrC bei max. Dauerbe- triebsdruck von 10 bar, kurzzeitige Störfalltempera- tur von 95 GrC für max. 100 Std. Betrie- bsdauer. - Einsatzbereich für Heizung: Max. zu- lässige Dauerbetriebstemperatur von 80 GrC bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 100 GrC für max. 100 Stunden Betriebsdauer. Zertifikate: - DVGW - ÖVGW - KIWA / KOMO
Technische Daten
- Hersteller-Serie: S-Press
- Hersteller-Warengruppe: Verbundrohrsysteme
- Hersteller-Produktgruppe: Uponor S-Press PLUS
- Hersteller-Artikelnummer: 1046386
- Ausführung: 1-teilig
- Form: Winkel
- Anschluss 1: Pressmuffe
- Anschluss 2: Pressmuffe
- Winkel des Bogens: 90
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Hauptfarbe Fitting: grau
- Zeta-Wert: 5,1
- Verschlossen: nein
- Mit Dichtungsmaterial: ja
- Exzentrisch: nein
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 40
- Rohraußendurchmesser Anschluss 2: 40
- Länge Anschluss 1: 67,6
- Länge Anschluss 2: 67,6
- Arbeitslänge Anschluss 1: 28,6
- Arbeitslänge Anschluss 2: 28,6
- Mit Stoßnocken: nein
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Max. Arbeitsdruck bei 20 °C: 10
- Zugfest: ja
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Polyphenylensulfon (PPSU)
- Werkstoff des Anschlusses 2: Polyphenylensulfon (PPSU)
- DVGW-Siegel: ja
- KIWA-Prüfsiegel: ja
- Gastec QA Prüfung: nein
- UKCA
Ja
Beschreibung

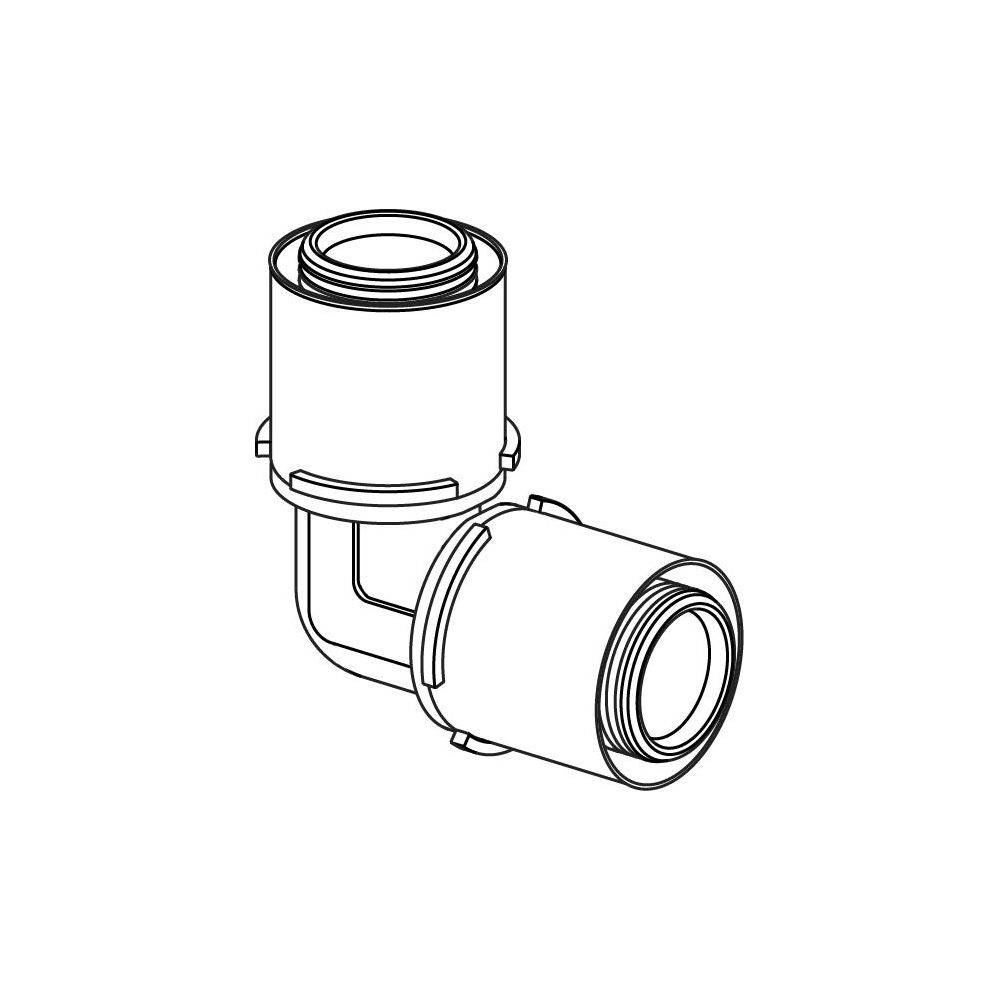

Der Uponor S-Press Verbund-Winkel 40x40mm aus PPSU ist ein hochwertiges Pressfitting der S-Press PLUS Serie. Dieser 90-Grad-Winkel ist speziell für Trinkwasser- und Heizungsinstallationen konzipiert und bietet eine hygieneoptimierte, totraumfreie Verbindung. Er ist für einen maximalen Dauerbetriebsdruck von 10 bar ausgelegt und erfüllt hohe Qualitätsstandards.
Welches Material wird verwendet und welche Hygieneanforderungen werden erfüllt?Der Uponor S-Press Verbund-Winkel besteht aus Polyphenylensulfon (PPSU), einem temperaturbeständigen Hochleistungskunststoff. Dieses Material erfüllt die Hygieneanforderungen der KTW-Empfehlung für Kunststoffe im Trinkwasser, des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Kombination mit einer EPDM-Dichtung ermöglicht eine langlebige und sichere Verbindung.
Wie funktioniert die Verbindungstechnik und welche Sicherheitsmerkmale gibt es?Die Verbindung zwischen Fittingkörper und Rohr erfolgt über eine längskraftschlüssige Radial-Pressverbindung. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster ermöglicht eine einfache Kontrolle der Verpressung. Die hohe Prüfsicherheit wird durch die Verpresst-Kennzeichnung und die Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Ein Pressanschlag erleichtert die Montage, und die Fittings sind farbcodiert sowie einfach ohne Kalibrieren zu entgraten.

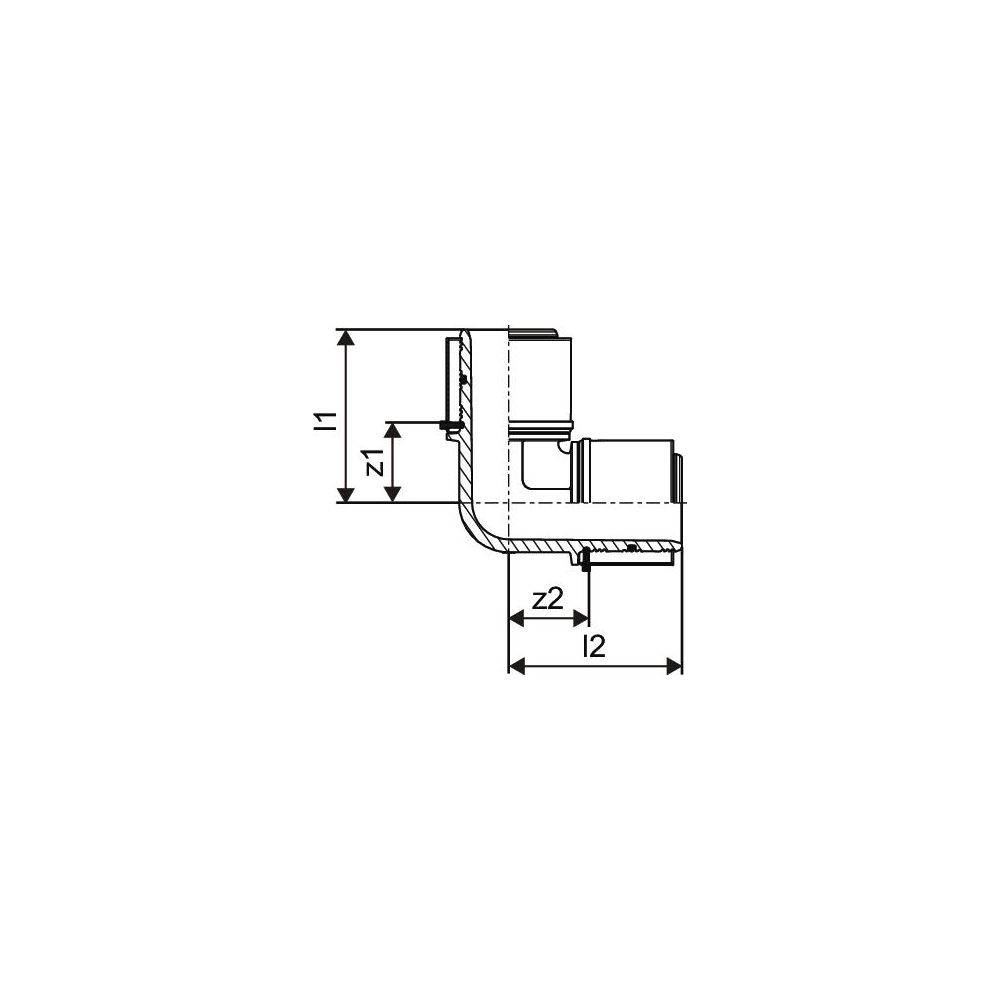

Welche Anschlüsse und Abmessungen zeichnen den Winkel aus?Der Verbund-Winkel ist als einteiliges 90-Grad-Winkelstück ausgeführt. Beide Anschlüsse sind Pressmuffen mit einem Rohraußendurchmesser von 40 mm. Die Anschlusslänge beträgt jeweils 67,6 mm und die Arbeitslänge 28,6 mm. Die Außen- und Innengewinde entsprechen der DIN EN 10226-1.
Für welche Anwendungen ist der Verbund-Winkel geeignet?Der Uponor S-Press Verbund-Winkel ist vielseitig einsetzbar. Für Trinkwasserinstallationen ist er für eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich eignet sich der Winkel für eine Dauerbetriebstemperatur von bis zu 80 °C bei ebenfalls 10 bar Dauerbetriebsdruck, mit einer Störfalltemperatur von 100 °C für maximal 100 Stunden.
Welche Zertifizierungen besitzt der Verbund-Winkel?Der Uponor S-Press Verbund-Winkel ist mit den Zertifikaten DVGW, ÖVGW und KIWA/KOMO ausgezeichnet. Dies bestätigt die Einhaltung hoher Qualitäts- und Hygienestandards für den Einsatz in Trinkwasser- und Heizungsinstallationen.
Technische Daten
Form: Winkel, 90 Grad
Material: Polyphenylensulfon (PPSU)
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Anschluss 1/2: Pressmuffe
Rohraußendurchmesser Anschluss 1/2: 40 mm
Max. Arbeitsdruck bei 20 °C: 10 bar
Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
Dauerbetriebstemperatur Heizung: bis 80 °C
Zeta-Wert: 5,1
Zertifikate: DVGW, ÖVGW, KIWA/KOMO
Der Uponor S-Press Verbund-Winkel 40x40mm aus PPSU bietet eine sichere und langlebige Lösung für moderne Trinkwasser- und Heizungsinstallationen. Seine Konstruktion für einen maximalen Arbeitsdruck von 10 bar und Temperaturbereiche von 0 °C bis 80 °C (je nach Anwendung) unterstreicht die hohe Leistungsfähigkeit. Die DVGW-, ÖVGW- und KIWA/KOMO-Zertifizierungen bestätigen die Qualität und Eignung für anspruchsvolle Anwendungen.
