Name: WAGO 736-204 Doppelstockklemme 2.50 mm² Polzahl 8 Grau 84 St.
Brand: WAGO
SKU: 544303
Availability: BackOrder

Elektroanschlussklemme mit mehreren Steckverbindungen aus grauem Kunststoff, für den Einsatz in elektrischen Geräten.

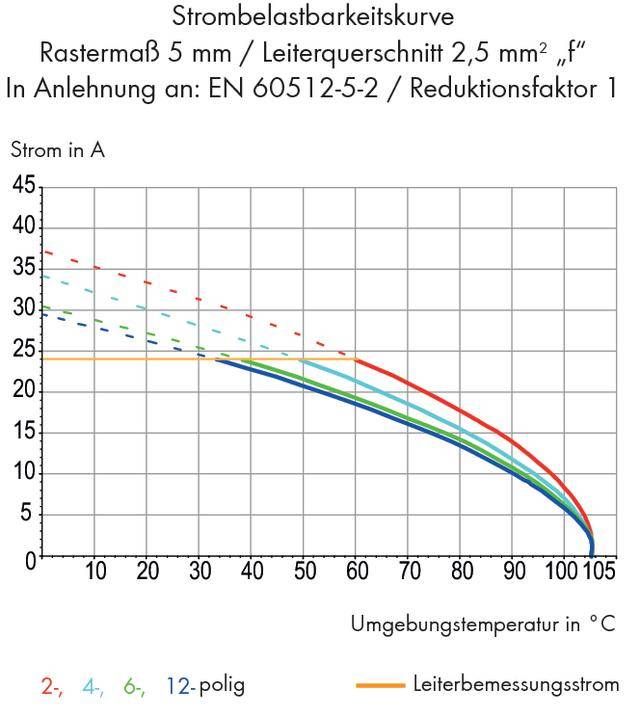

'Strombelastbarkeitskurve: Zeigt Strom in A gegen Umgebungstemperatur in °C für 2-, 4-, 6-, 12-polig. Reduktionsfaktor 1.'

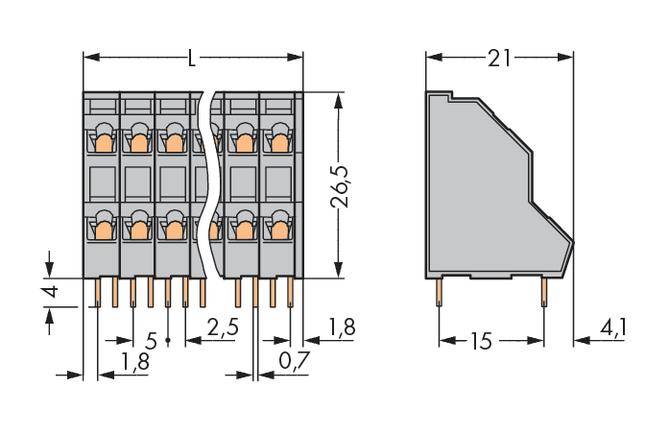

Das Bild zeigt technische Zeichnungen eines Steckverbinders mit Maßangaben: Breite 21mm, Höhe 26,5mm, Pin-Abstände 2,5mm.

Diagramm zeigt zwei verbundene Reihen von rechteckigen Paneelen, jeweils mit sechs Befestigungspunkten. Eine Klammer verbindet die Reihen.

1/4

Produkt-Art

Doppelstockklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl (Packungsgröße 84 St.)

Set(s)

Gesamt (€ 4,99 / Stück)

€ 419,00

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Doppelstockklemme

Inhalt 84 St.

Technische Daten

Typ: 736-204

Produkt-Art: Doppelstockklemme

Besonderheiten: mit CAGE CLAMP®

RM: 5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 4

Polzahl: 8

Serie: 736

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Herst.-Teilenr.: 736-204

Industrieverpackung: Ja

Inhalt: 84 St.

Nennspannung: 320 V

Breite: 30.50 mm

Höhe: 21.00 mm

Länge: 21.00 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 544303 WAGO 736-204 Doppelstockklemme 2.50 mm² Polzahl 8 Grau 84 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544303 WAGO 736-204 Doppelstockklemme 2.50 mm² Polzahl 8 Grau 84 St.

Beschreibung

WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-204

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. 2,5mm²Typ:736-204Höhe:26,5 mmAnzahl der elektrischen Anschlüsse:8Anzahl der Etagen:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:21 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-204: weitere Details
Doppelstock-Leiterplattenklemme
2,5 mm²
Rastermaß 5 mm
8-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 736 mit Betätigungswerkzeug

Die Leiterplattenklemme mit der Artikelnummer 736-204 ermöglicht eine schnelle und zuverlässige Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie vielseitige Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (21,1 x 30,6 x 21) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Platine im 45 °-Winkel eingeführt. EAN: 4044918915168

Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 2,5mm² 736-204, Verpackungseinheit: 84 Stk., EAN: 4044918915168
