Name: WAGO 738-124 Vierstockklemme 2.50 mm² Polzahl 96 Grau 6 St.
Brand: WAGO
SKU: 544527
Availability: BackOrder

Ein grauer Klemmenblock mit mehreren übereinanderliegenden Reihen von Anschlussklemmen für elektrische Verdrahtung.

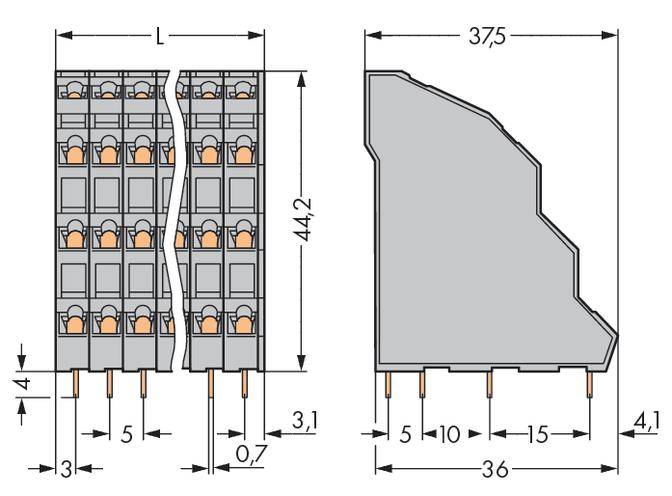

Technische Zeichnung eines elektrischen Bauteils mit Abmessungen: Breite 36 mm, Höhe 44,2 mm, Länge 37,5 mm, Pinabstände 3,5 mm.

Eine schematische Darstellung zeigt ein Muster aus Punkten und Linien, nummeriert mit '1', verbunden durch Linien zur rechten Seite.

'Strombelastbarkeitskurve' zeigt Strom in Ampere für verschiedene Kabelarten bei unterschiedlichen Umgebungstemperaturen.

1/4

Produkt-Art

Vierstockklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl (Packungsgröße 6 St.)

Set(s)

Gesamt (€ 339,00 / Stück)

€ 339,00

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Typ: 738-124

Produkt-Art: Vierstockklemme

Besonderheiten: mit CAGE CLAMP®

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 24

Polzahl: 96

Serie: 738

Abisolierlänge (min.): 18 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Herst.-Teilenr.: 738-124

Industrieverpackung: Ja

Inhalt: 6 St.

Nennspannung: 320 V

Breite: 121.00 mm

Höhe: 48.20 mm

Länge: 37.50 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 544527 WAGO 738-124 Vierstockklemme 2.50 mm² Polzahl 96 Grau 6 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544527 WAGO 738-124 Vierstockklemme 2.50 mm² Polzahl 96 Grau 6 St.

Beschreibung

WAGO GmbH & Co. KG Vierstock-Leiterplattenkl. 738-124

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Vierstock-Leiterplattenkl. 2,5mm²Typ:738-124Höhe:44,2 mmAnzahl der elektrischen Anschlüsse:96Anzahl der Etagen:4Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:18 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Vierstock-Leiterplattenkl. 738-124: weitere Details
Vierstock-Leiterplattenklemme
2,5 mm²
Rastermaß 5 mm
96-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 738 mit Lötstiftabmessungen 0,7 x 0,7 mm

Die Leiterplattenklemme mit der Artikelnummer 738-124 ermöglicht eine schnelle und sichere Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie vielseitige Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm erforderlich. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (121 x 48,2 x 37,5) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 45 °-Winkel zur Oberfläche eingeführt. EAN: 4045454161088

Geliefert wird: WAGO GmbH & Co. KG Vierstock-Leiterplattenkl. 2,5mm² 738-124, Verpackungseinheit: 6 Stk., EAN: 4045454161088
